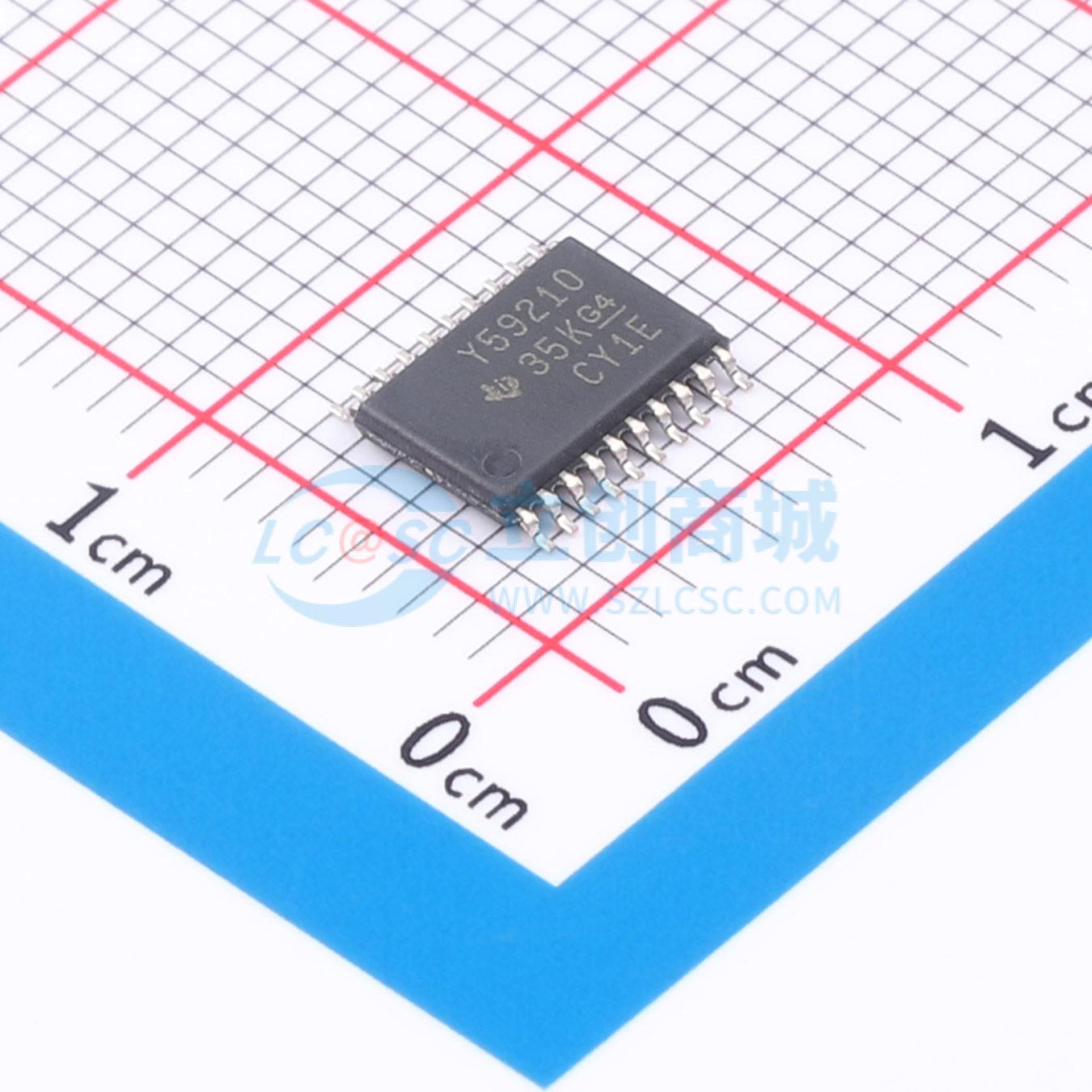

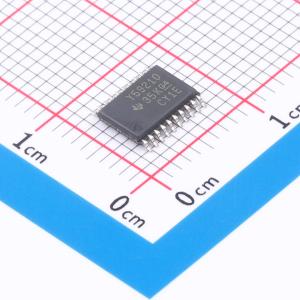

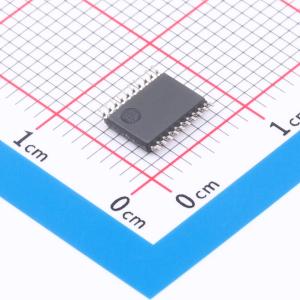

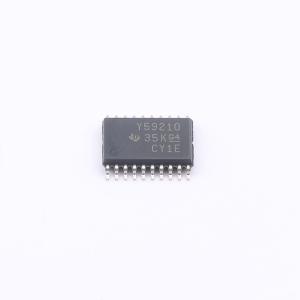

TLC59210IPWR

8位DMOS灌电流驱动器带锁存功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC59210 具有锁存器的 8 位 DMOS 灌流驱动器
品牌名称: TI(德州仪器)
商品型号: TLC59210IPWR
商品编号: C2678887
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DMOS工艺高电压输出（Vds=30V）每通道输出电流（Ids最大=200mA）锁存性能超过每JEDEC标准JESD-17 250mA ESD保护超过JESD 22 人体模型2000V（A114-A）机器模型200V（A115-A）带电设备模型1000V（C101） LED驱动应用 -输出箝位二极管（寄生） CLR和CLK输入的控制引脚最高1MHz时钟输入

TLC59210是一款带有施密特触发缓冲器的8位锁存驱动器，适用于LED和电磁铁。每个通道可以吸收高达200mA的电流，并支持最高30V的输出电压。TLC59210设计用于3.3V至5.5V之间的Vcc和工作电压。

每个输出通道由具有直接清除（CLR）输入的正边沿触发D型触发器控制。满足建立时间要求的数据（D）输入在时钟（CLK）脉冲的上升沿被传输到Y输出。时钟触发发生在特定的电压水平上，与上升脉冲的过渡时间无关。当CLK处于高电平或低电平时，D输入对输出没有影响。

TLC59210的工作温度范围为-40°C至85°C。

应用领域

灯具和显示（LED）
锤子
继电器

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	1kHz~1MHz
	通道数	8
	输出电压	30V

	属性	参数值
	输出电流	200mA
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
