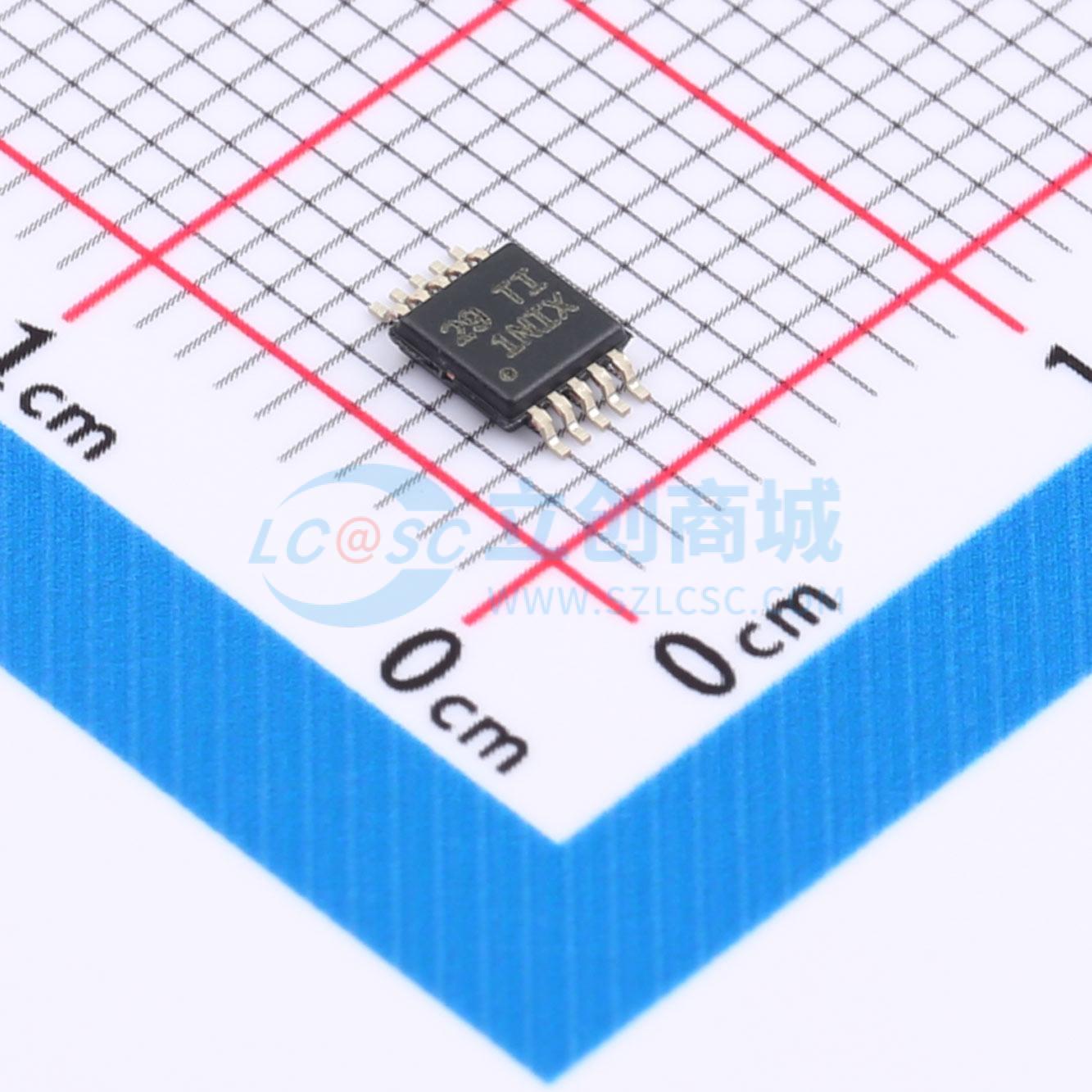

温馨提醒：图片仅供参考，商品以实物为准

TPS92515AHVQDGQTQ1

具有集成N沟道FET、高侧电流检测和分流FET PWM调光功能的降压LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92515AHV-Q1是一款包含低电阻N沟道MOSFET的紧凑型单片开关稳压器。此器件适用于高亮度LED照明应用，满足效率、高带宽、PWM或模拟调光和小尺寸方面的要求。此稳压器具有恒定关断时间和峰值电流控制功能。工作原理十分简单：在基于输出电压的一段关断时间后，即开始导通时间。达到电感峰值电流阈值后，导通时间立即结束。TPS92515AHV-Q1器件可配置为在分流FET调光周期的导通和关断时间内保持恒定的峰间纹波。此周期非常适合在整个分流FET调光范围内保持线性响应。低失调电压的高侧比较器有助于实现稳态精度。可单独使用模拟或PWM调光技术或者同时使用这两种技术来调制LED电流。其他特性包括欠压闭锁(UVLO)、宽输入电压操作、固有LED开路操作和热关断功能，其工作温度范围较宽。TPS92515AHV-Q1器件采用热增强型10引脚HVSSOP封装，提供高电压选件，输入电压范围高达65V。
品牌名称: TI(德州仪器)
商品型号: TPS92515AHVQDGQTQ1
商品编号: C2678874
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TPS92515AHV-Q1是一款包含低电阻N沟道MOSFET的紧凑型单片开关稳压器。此器件适用于高亮度LED照明应用，满足效率、高带宽、PWM或模拟调光和小尺寸方面的要求。

此稳压器具有恒定关断时间和峰值电流控制功能。工作原理十分简单：在基于输出电压的一段关断时间后，即开始导通时间。达到电感峰值电流阈值后，导通时间立即结束。TPS92515AHV-Q1器件可配置为在分流FET调光周期的导通和关断时间内保持恒定的峰间纹波。此周期非常适合在整个分流FET调光范围内保持线性响应。

低失调电压的高侧比较器有助于实现稳态精度。可单独使用模拟或PWM调光技术或者同时使用这两种技术来调制LED电流。其他特性包括欠压闭锁(UVLO)、宽输入电压操作、固有LED开路操作和热关断功能，其工作温度范围较宽。

TPS92515AHV-Q1器件采用热增强型10引脚HVSSOP封装，提供高电压选件，输入电压范围高达65V。

商品特性

符合AEC-Q100 1级标准
集成290mΩ（典型值）内部N沟道场效应晶体管(FET)
输入电压范围TPS92515AHVx：5.5V至65V，启动后工作电压低至5.15V
低偏移高侧峰值电流比较器
高达2A的恒定平均电流
固有逐周期电流限制
多种调光方法
- 10,000:1分流脉宽调制(PWM)调光范围
- 1000:1 PWM调光范围
- 200:1模拟调光范围
简单的恒定关断时间控制
- 无环路补偿
- 快速瞬态响应
散热增强型HVSSOP封装
集成热保护

应用领域

汽车照明：LED开关矩阵AFS头灯，DRL，远光灯/近光灯，雾灯，尾灯，转向信号灯，轮廓灯，售后市场
工业照明：工厂自动化、飞行时间(TOF)、电器、零售照明、机器视觉检测、紧急出口和/或安全照明、医用照明、舞台和场地照明
农业、航海和重工业照明
高对比度分流FET调光

优惠活动

5.6折起

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	5.5V~65V
	开关频率	-
	通道数	1
	输出电流	2A

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
