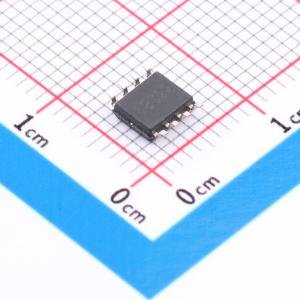

温馨提醒：图片仅供参考，商品以实物为准

TPS92020DR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TI(德州仪器)
商品型号: TPS92020DR
商品编号: C2678884
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品概述

TPS92020是一款高性能谐振开关LED驱动控制器。它专为高功率LED照明系统设计。TPS92020采用LLC拓扑结构中的谐振开关，相比传统的半桥转换器能够实现非常高的效率。

可编程的死区时间控制使得在最小磁化电流下实现零电压开关成为可能，从而在各种应用中最大化系统效率。

TPS92020可以在两种开关频率模式下工作。固定频率模式适用于负载电流恒定时的简单设计，而变频开关则允许对变化电流负载进行最优闭环控制。内部振荡器支持30 kHz至350 kHz的开关频率。这种高精度振荡器实现了4%容差下的最小开关频率限制，使设计师可以避免功率级的过度设计，从而进一步降低整体系统成本。

可编程软启动定时器满足了使用半桥拓扑的各种终端设备的设计灵活性需求。TPS92020集成了0.4-A源和0.8-A沉，用于驱动低成本栅极驱动变压器，并提供包括过流保护、UVLO（欠压锁定）、偏置电源OVP（过压保护）以及OTP（过温保护）在内的完整系统保护功能。

商品特性

适用于多串LED照明应用的LLC谐振开关驱动控制器
半桥拓扑
固定或可变开关频率控制
可编程软启动时间
为最佳效率可编程死区时间
简易的开/关控制
过流保护
过温保护
偏置电压UVLO和OVP
集成栅极驱动器，具有0.4A源电流能力和0.8A沉电流能力
工作温度范围：-40℃至125℃
SOIC 8引脚封装

应用领域

商用及工业LED驱动器
高顶LED照明
低顶LED照明
路灯LED照明
区域LED照明
球场LED照明
LED墙面洗墙灯
LEDDTV和显示器背光
电子照明镇流器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	11.5V~18V

	属性	参数值
	开关频率	30kHz~350kHz
	通道数	1
	工作温度	-40℃~+125℃
