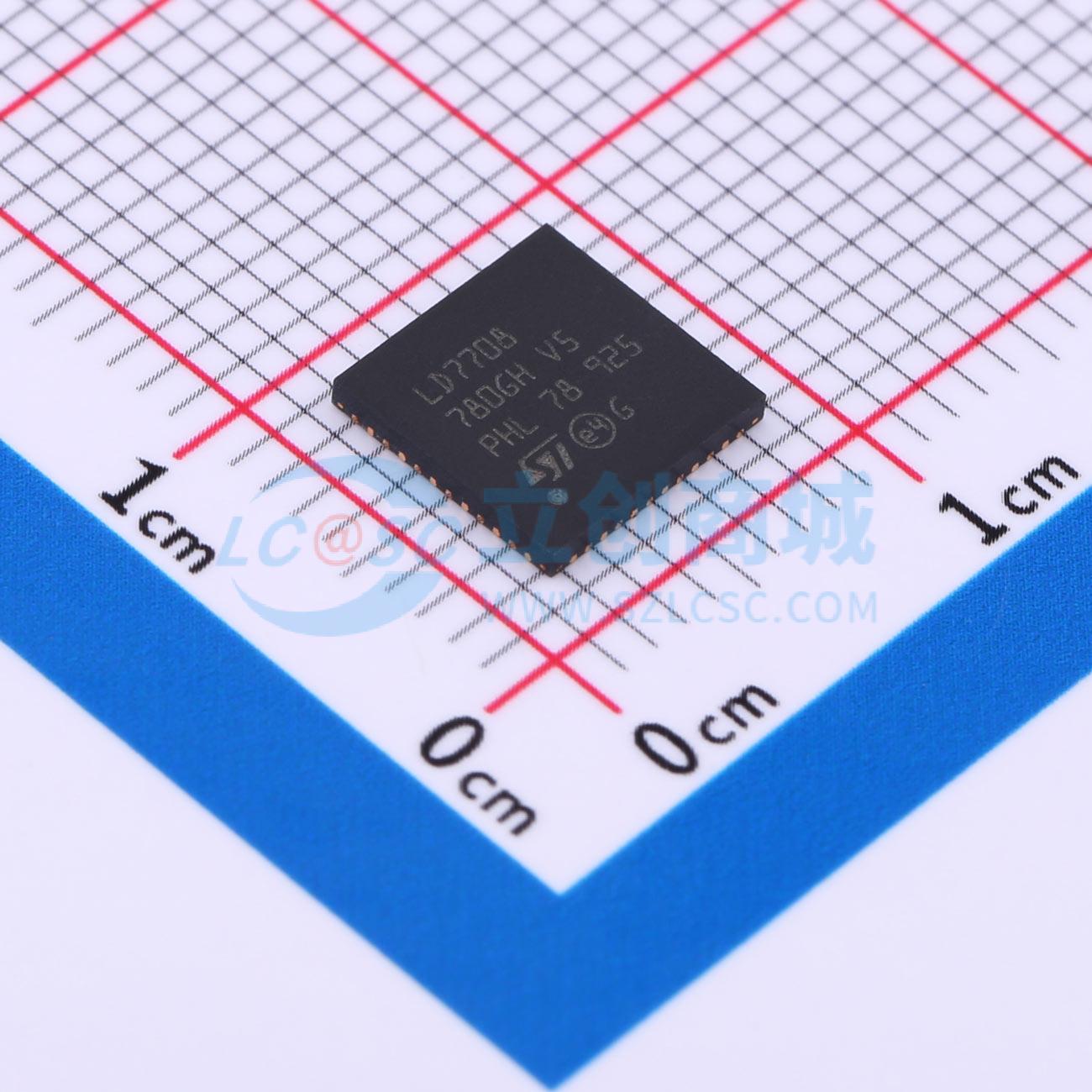

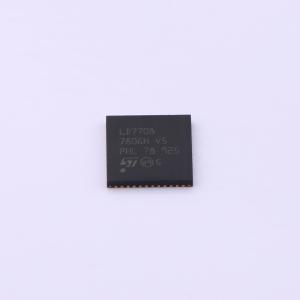

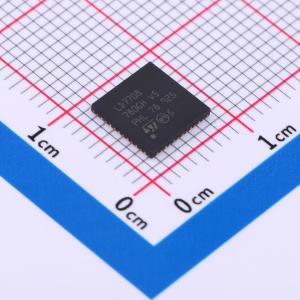

LED7708TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16 通道 x 85 mA LED驱动器，配有增压控制器及4线串行接口
品牌名称: ST(意法半导体)
商品型号: LED7708TR
商品编号: C2678831
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.76克(g)

商品参数

商品概述

LED7708专门设计用于从单一低压电源轨为多个LED供电。它集成了一个升压控制器、十六个电流发生器和一个4线串行接口。升压控制器根据LED的需求以自适应方式调节输出电压，从而提高了整体效率。所有电流发生器的额定电压为40V，使得LED7708能够在每个通道上驱动多个串联的LED。通道可以并联以提供更高的输出电流。

LED的亮度通过串行接口控制。可选择的12位或16位灰度亮度控制允许每个通道独立进行PWM调光。设备提供了一个可编程的片上调光振荡器，以简化外部电路。该设备有专用引脚用于与其他设备（主设备或从设备）进行外部同步，以减少多设备应用中的噪声。LED7708实现了基本保护（过压保护、过流保护和热关断）以及LED阵列保护。它可以检测和管理开路LED和短路LED故障，并提供了多种故障管理选项以满足大多数应用需求。

应用领域

液晶面板的电视和显示器背光单元
中型和大型液晶面板背光
RGB/RGGB背光解决方案

数据手册PDF

放大查看下载PDF

优惠活动

3折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3.6V~36V
	开关频率	200kHz~1MHz
	通道数	16
	输出电流	85mA
	调光	PWM；模拟

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	外置
	恒流精度	2%
