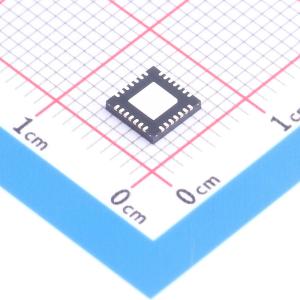

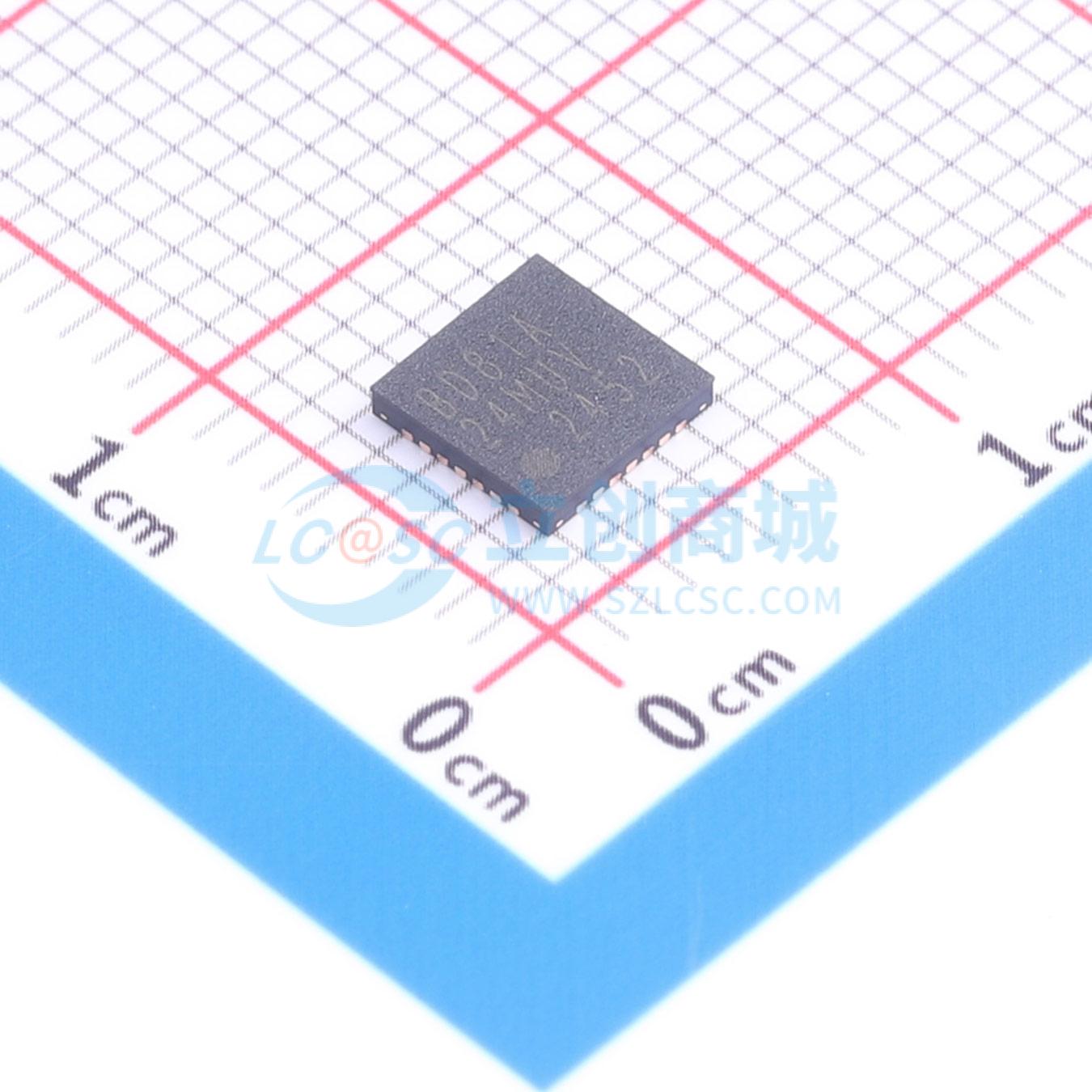

BD81A24MUV-ME2
BD81A24MUV-ME2
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD81A24MUV-ME2
- 商品编号
- C2678842
- 商品封装
- QFN-28-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~35V | |
| 开关频率 | 300kHz | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 120mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压-升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 3% |
商品概述
BD81A24EFV-M / BD81A24MUV-M 是一款能够承受高输入电压（最大35V）的白光LED驱动器。该驱动器在单芯片中集成了4通道恒流驱动，每通道最大可输出120mA电流，适用于高亮度LED驱动。此外，还内置了降压-升压电流模式DC/DC转换器，以实现在电源电压波动时的稳定工作。通过PWM输入可以实现光线调制（10,000:1@100 Hz调光功能）。
商品特性
- AEC-Q100 认证
- 4通道电流驱动用于LED驱动
- 降压-升压电流模式DC/DC转换器
- 通过外部同步信号控制DC/DC转换器振荡频率
- LSI保护功能（UVLO、OVP、TSD、OCP、SCP）
- LED异常检测功能（开路/短路）
- VOUT放电功能（降压-升压结构限制）
应用领域
- 汽车中央信息显示屏面板
- 车载导航
- 仪表盘面板
- 抬头显示
- 汽车用小型和中型LCD面板
