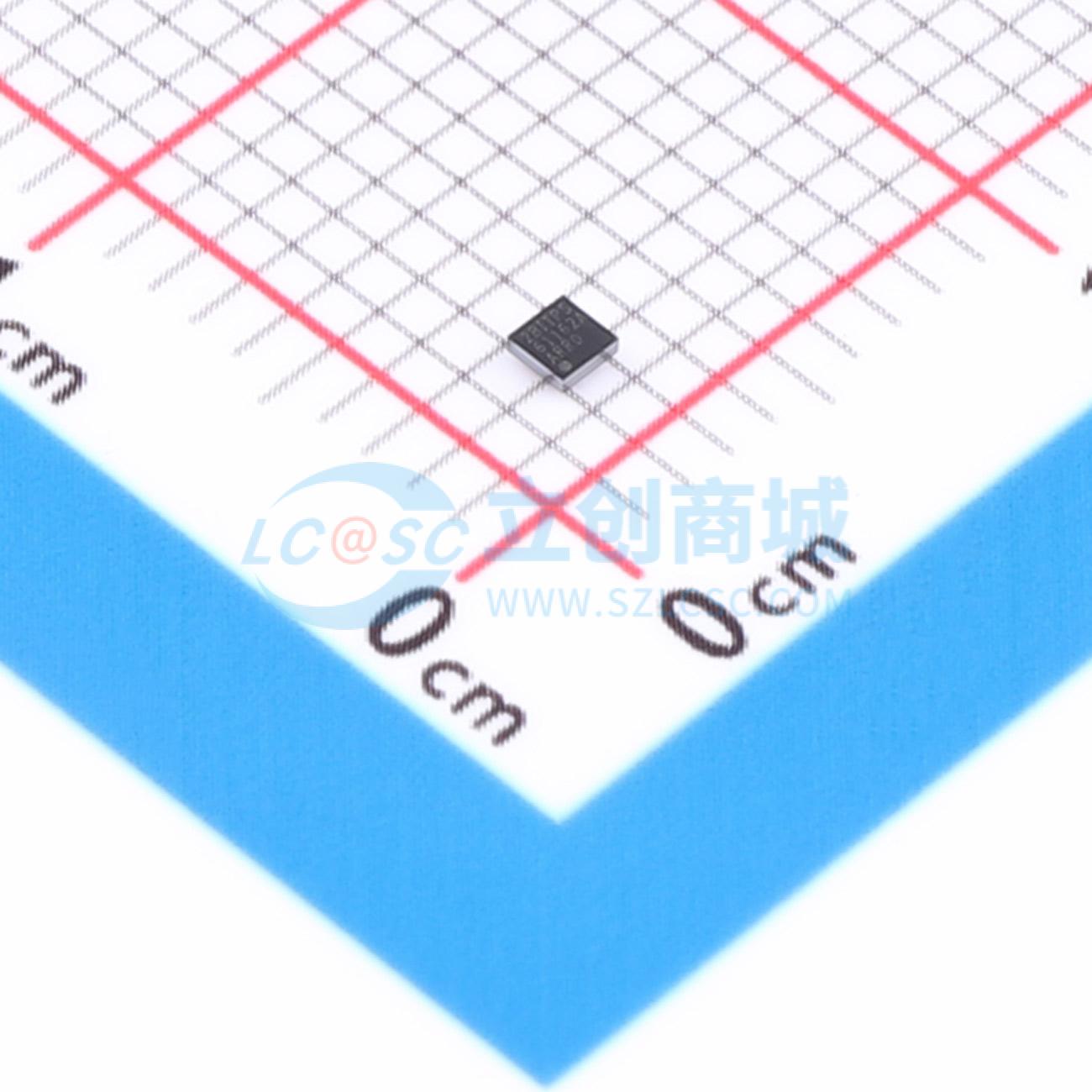

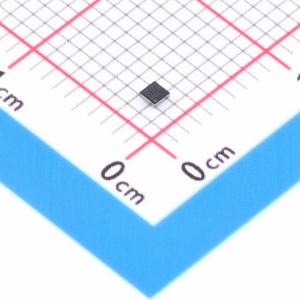

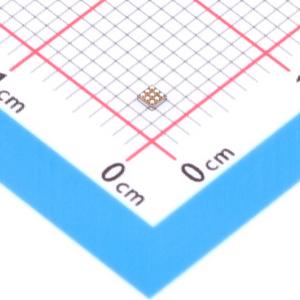

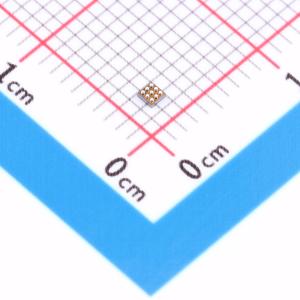

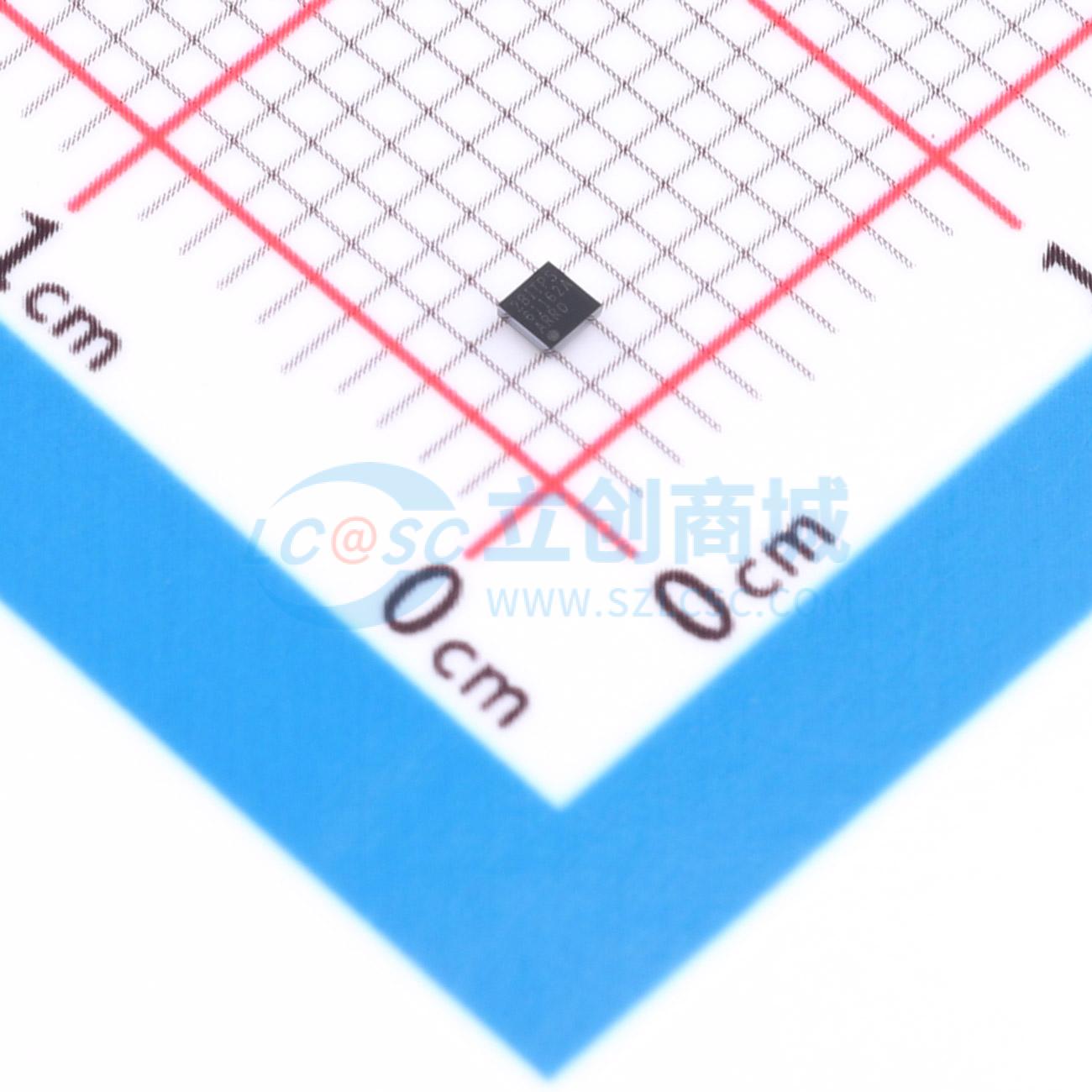

TPS61162AYFFR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61162A 适用于智能手机的双通道 WLED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS61162AYFFR
商品编号: C2678861
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS61162A 和TPS61163A 是双通道WLED 驱动器，为单节锂离子电池供电的智能手机背光提供高度集成的解决方案。此器件具有一个带有集成1.5A/40V 功率MOSFET 的内置高效升压稳压器并支持低至2.7V 的输入电压。借助于两个高电流匹配能力的电流吸收稳压器，此器件能够驱动高达十串两并(10s2p) 的WLED 二极管。升压输出能够自动调节至WLED 正向电压并且可实现极低的电压净空控制，从而有效提升LED 灯串的效率。

TPS61162A 和TPS61163A 支持PWM 调光接口和1线制数字EasyScale调光接口并能够实现9 位亮度代码编程。

TPS61162A 和TPS61163A 集成了内置软启动、过压/过流保护和热关断保护。

此器件采用节省空间的1.31mm x 1.31mm CSP 封装。

The TPS61162A/TPS61163A is a high efficiency, dual-channel white LED driver for such smart phone backlighting applications. Two current sink regulators of high current-matching capability are integrated in the TPS61162A/TPS61163A to support dual LED strings connection and to improve the current balance and protect the LED diodes when either LED string is open or short.

The TPS61162A/TPS61163A has integrated all of the key function blocks to power and control up to 20 white LED diodes. It includes a 40V/1.5A boost converter, two current sink regulators and protection circuit for overcurrent, over-voltage and thermal shutdown protection.

商品特性

2.7V至6.5V输入电压
集成型1.5A/40V金属氧化物半导体场效应晶体管(MOSFET)
1.2MHz开关频率
每个通道上高达30mA的双电流吸收能力
±1%的典型电流匹配及准确度
可选26.5V/37.5V过压保护(OVP)阀值
自适应升压输出至WLED电压
极低电压净空控制
灵活的数字和脉宽调制(PWM)亮度控制
1线制控制接口(EasyScale)
PWM亮度调节控制接口
高达100:1 PWM调光比
高达9位的调光分辨率
效率高达90%
内置软起动功能
轻负载下的脉冲频率调制(PFM)模式
具有过压保护功能
内置WLED开路/短路保护
热关断
支持4.7uH电感器应用
9L 1.31mm x 1.31mm芯片级封装(CSP)

应用领域

智能电话
掌上电脑(PDA)，手持计算机
GPS接收器
针对具有单节电池输入的小型、媒体尺寸LCD显示屏的背光

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~6.5V
	开关频率	1.2MHz
	通道数	2

	属性	参数值
	输出电压	2.7V~27V
	输出电流	30mA
	调光	模拟；PWM
	拓扑结构	升压
	工作温度	-55℃~+125℃
