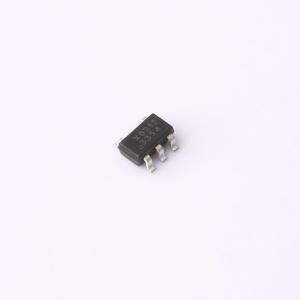

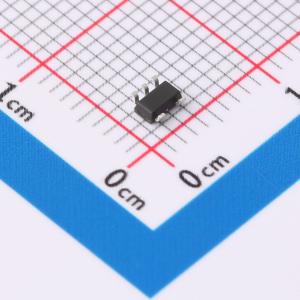

温馨提醒：图片仅供参考，商品以实物为准
IS31LT3354-STLS2-TR
PWM调光 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款连续模式电感降压转换器，用于从高于所需LED电压的电压源高效驱动单个LED或多个串联LED。该器件的输入电源范围为6V至40V，可提供高达2A或更高的外部可调输出电流，由外部MOSFET和电感器决定。
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS31LT3354-STLS2-TR
- 商品编号
- C2678864
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~40V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
IS31LT3354 是一款连续模式电感式降压转换器，专为从高于所需 LED 电压的电压源高效驱动单个 LED 或多个串联 LED 而设计。该器件的输入电源电压范围为 6V 至 40V，可提供最高 2A 甚至更高的外部可调输出电流，具体电流值由外部 MOSFET 和电感决定。 IS31LT3354 包含一个高端输出电流检测电路，该电路使用一个外部电阻来设置标称平均输出电流。 通过向 ADJ 引脚施加外部控制信号，可线性调节输出电流。ADJ 引脚可接受直流电压或 PWM 波形，从而提供连续或门控输出电流。 向 ADJ 引脚施加 0.2V 或更低的电压可关闭输出，并使芯片进入低电流待机状态。该芯片采用 SOT23 - 5 封装。
商品特性
- 简单且元件数量少
- 宽输入电压范围：6V 至 40V，输出电流仅受外部元件选择限制
- 高效率（高达 98%）
- 典型调光比为 1200:1
- 典型输出电流精度为 3%
- 单引脚使用直流电压或 PWM 进行开/关和亮度控制
- 最高 1MHz 开关频率
- 内置 LED 开路保护
- 热关断保护电路
应用领域
- 低压卤素替代 LED
- 汽车照明
- 低压工业照明
- LED 备用照明
- 发光标识
