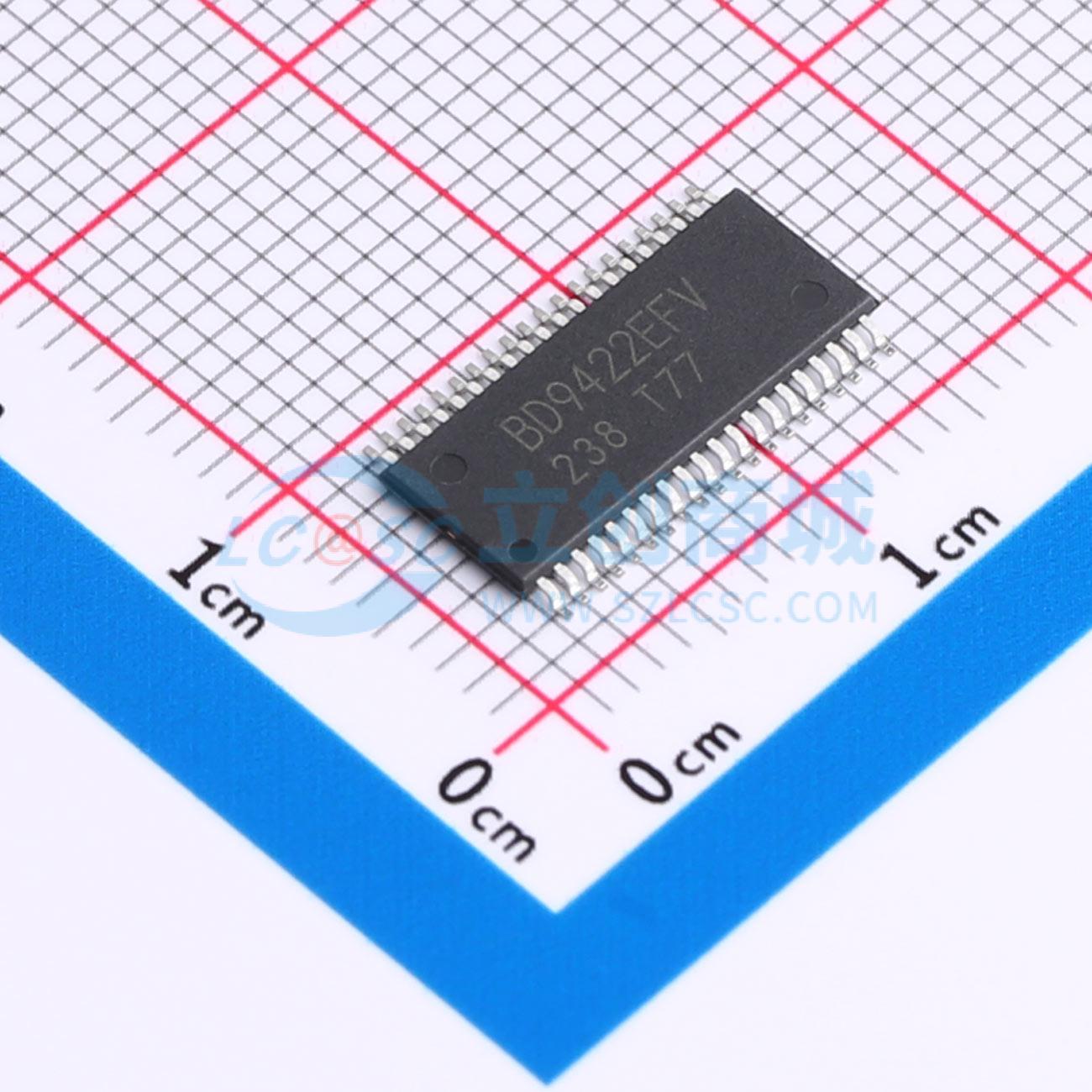

BD9422EFV-E2
LCD背光用LED驱动器 大尺寸LCD面板用白光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9422EFV是一款针对大尺寸LCD面板设计的高效白色LED驱动器。该IC内置了高电流驱动和高响应性的6通道LED驱动器以及1通道升压DC-DC转换器。BD9422EFV具备一些针对故障情况的保护功能，例如过电压保护（OVP）、LED开路和短路保护、DC-DC的过电流限制保护（OCP）。因此，BD9422EFV适用于宽输出电压范围内的失效安全设计。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9422EFV-E2
- 商品编号
- C2678846
- 商品封装
- HTSSOP-40-EP-5.4mm
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 9V~35V | |
| 开关频率 | 100kHz~1.25MHz | |
| 通道数 | 6 | |
| 输出电流 | 400mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 1.8% |
商品概述
BD9422EFV是一款针对大尺寸LCD面板设计的高效白色LED驱动器。该IC内置了高电流驱动和高响应性的6通道LED驱动器以及1通道升压DC-DC转换器。BD9422EFV具备一些针对故障情况的保护功能，例如过电压保护（OVP）、LED开路和短路保护、DC-DC的过电流限制保护（OCP）。因此，BD9422EFV适用于宽输出电压范围内的失效安全设计。
商品特性
- 6通道恒流LED驱动器，每通道可提供400mA的驱动电流。
- 恒流精度±1.8%（仅IC）
- 每个6通道外部PWM输入可以独立控制调光。
- 通过VREF实现电流模拟（线性）调光
- 1通道带电流模式的升压控制器（外置FET）
- 多种保护功能：
- DCDC部分：OCP/OVP/UVLO/TSD
- LED驱动部分：开路、短路检测
- 短路检测电压通过LSP端口设置。
- 内置错误检测输出FAIL端口（正常=开路，错误=接地）
- 内置主/从模式
应用领域
- 电视
- 计算器显示器
- 笔记本
- 液晶背光
