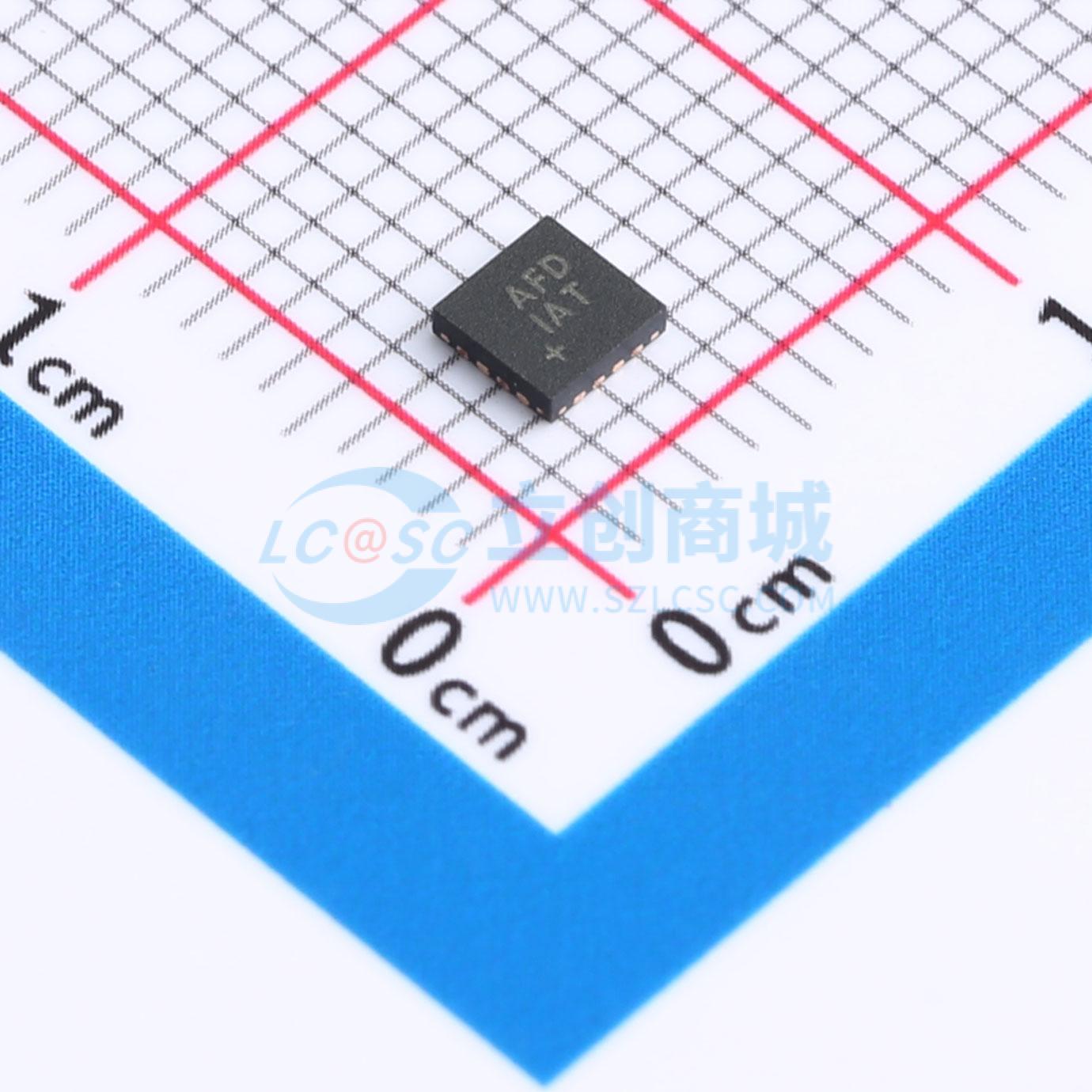

MAX8647ETE+T
适用于六颗白光/ RGB LED 的超高效电荷泵，采用 3mm x 3mm 薄型 QFN 封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可驱动6只白光/RGB LED的超高效电荷泵，3mm x 3mm薄型QFN封装、利用业内首款负压电荷泵驱动器独立驱动6只白光/RGB LED，可获得业内最高效率
- 商品型号
- MAX8647ETE+T
- 商品编号
- C2678852
- 商品封装
- TQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 6 | |
| 输出电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 24mA | |
| 调光 | I2C | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 电荷泵 | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 2% |
商品特性
- 驱动多达六个白色LED或两组RGB LED，用于显示背光和趣味照明应用
- 采用反相电荷泵和极低的压差自适应电流调节器，在整个单节Li+电池电压范围内实现高效率，即使LED正向电压失配较大
- 1MHz固定频率开关，允许使用微小的外部组件
- 调节方案经过优化，可确保低EMI和低输入纹波
- 包括热关断、开路和短路保护
- MAX8647具有I²C串行端口，MAX8648具有三线串行脉冲逻辑接口
- 支持主背光和副背光的独立开关和调光
- 调光范围从24mA到0.1mA，分32级关闭
- 包括温度降额功能，可在高达+60°C的环境温度下安全允许24mA满量程输出电流设置，同时自动降低电流以保护LED
- 采用16引脚、3mm x 3mm薄型QFN封装（最大高度0.8mm）
- 六个自适应电流调节器
- 每个LED独立电压供应
- 单个LED亮度控制（MAX8647）
- 24mA至0.1mA调光范围，I²C接口（MAX8647），串行脉冲调光逻辑（MAX8648）
- ±2%精度，±0.4%匹配（典型值）
- 低70μA静态电流
- 低1μA关断电流
- 浪涌电流限制
- TA降额功能保护LED
应用领域
- 白色LED背光，单或双显示
- 宽色域RGB LED显示背光
- 相机闪光灯或RGB指示灯
- 手机和智能手机
- PDA、数码相机和摄像机
