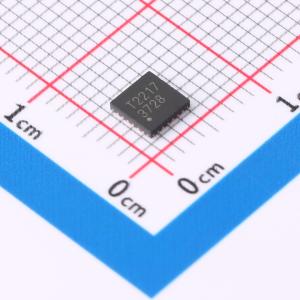

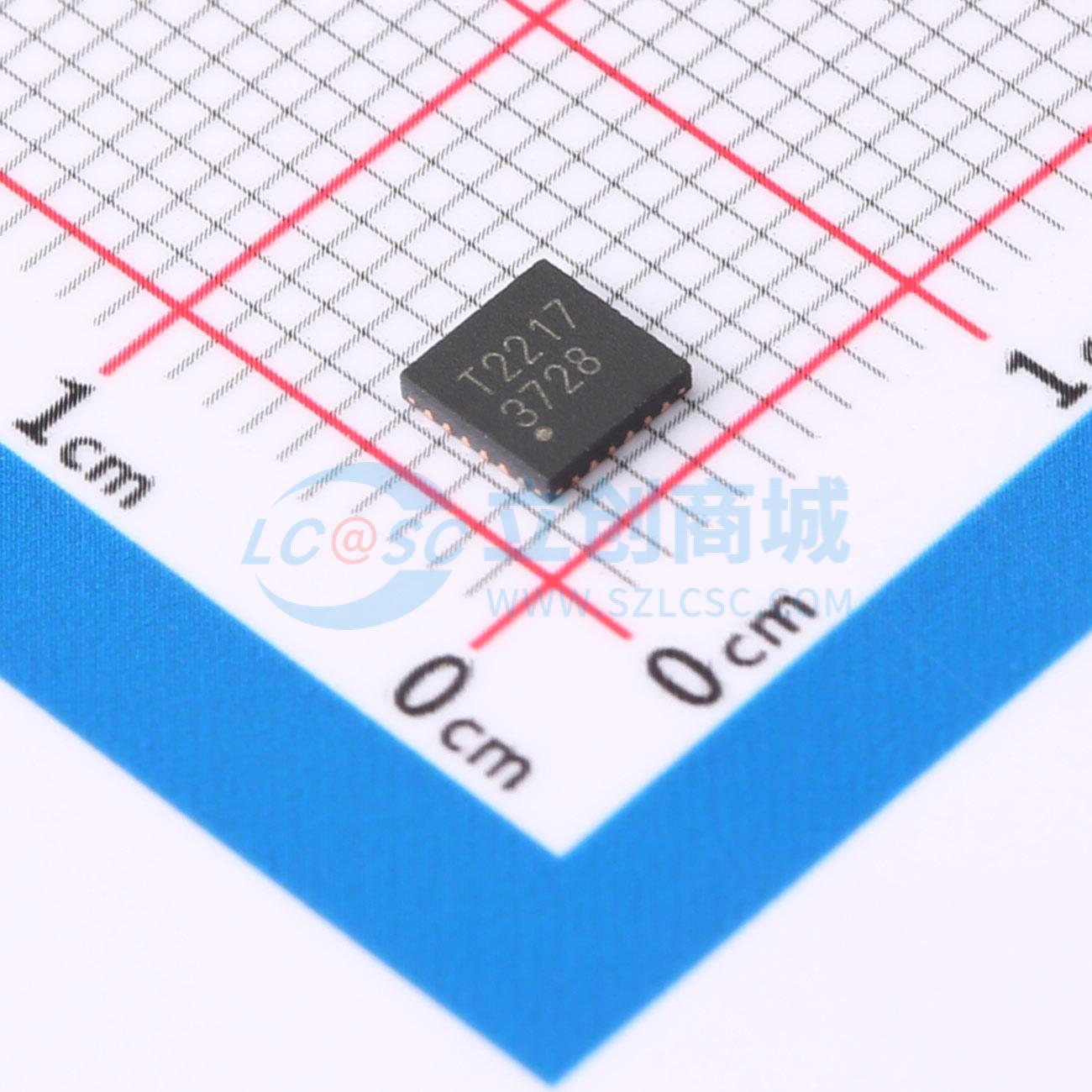

IS31FL3728-QFLS2-TR

音频调制矩阵LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IS31FL3728 是一款通用的 8x8 LED 点阵驱动器，具有音频频率均衡器（EQ）模式或通用 LED 点阵显示模式。通用 LED 点阵显示默认为 8x8 配置，但也可以配置为 5x11、6x10 或 7x9 点阵显示。点阵图像亮度可以通过音频调节。在音频 EQ 模式或点阵显示模式下，阵列内部扫描，只需一次编程，从而消除了实时系统资源占用的需求。它通过 I2C 接口编程 LED 阵列。在通用显示模式下，LED 阵列中的每个点可以独立地随时间编程开启或关闭。在音频 EQ 模式下，X 轴（列）表示频段，而 Y 轴（行）表示每个频段输入音频信号的强度。点亮的 LED 数量与相应频段中音频信号的强度成正比，以温度计编码方式显示。IS31FL3728 采用 24 引脚 QFN（4mm x 4mm）封装。其工作电压范围为 2.7V 至 5.5V，工作温度范围为 -40°C 至 +85°C（IS31FL3728-QFLS2-TR），以及 -40°C 至 +105°C（IS31FL3728-QFLS3-TR）。
品牌名称: ISSI(美国芯成)
商品型号: IS31FL3728-QFLS2-TR
商品编号: C2678860

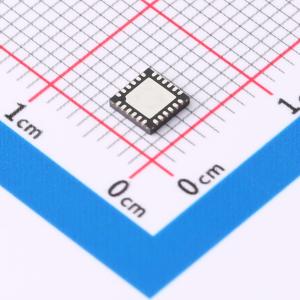

商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.105263克(g)

商品参数

商品概述

IS31FL3728 是一款通用的 8x8 LED 点阵驱动器，具有音频频率均衡器（EQ）模式或通用 LED 点阵显示模式。通用 LED 点阵显示默认为 8x8 配置，但也可以配置为 5x11、6x10 或 7x9 点阵显示。点阵图像亮度可以通过音频调节。在音频 EQ 模式或点阵显示模式下，阵列内部扫描，只需一次编程，从而消除了实时系统资源占用的需求。它通过 I2C 接口编程 LED 阵列。在通用显示模式下，LED 阵列中的每个点可以独立地随时间编程开启或关闭。在音频 EQ 模式下，X 轴（列）表示频段，而 Y 轴（行）表示每个频段输入音频信号的强度。点亮的 LED 数量与相应频段中音频信号的强度成正比，以温度计编码方式显示。IS31FL3728 采用 24 引脚 QFN（4mm x 4mm）封装。其工作电压范围为 2.7V 至 5.5V，工作温度范围为 -40°C 至 +85°C（IS31FL3728-QFLS2-TR），以及 -40°C 至 +105°C（IS31FL3728-QFLS3-TR）。

应用领域

手机及其他手持设备用于LED显示
音频频率均衡器显示

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	400kHz
	通道数	16

	属性	参数值
	输出电流	42.8mA
	调光	PWM；模拟
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
