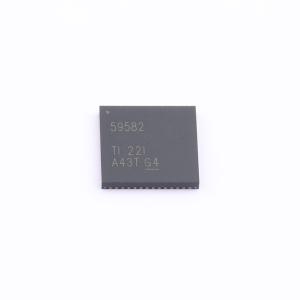

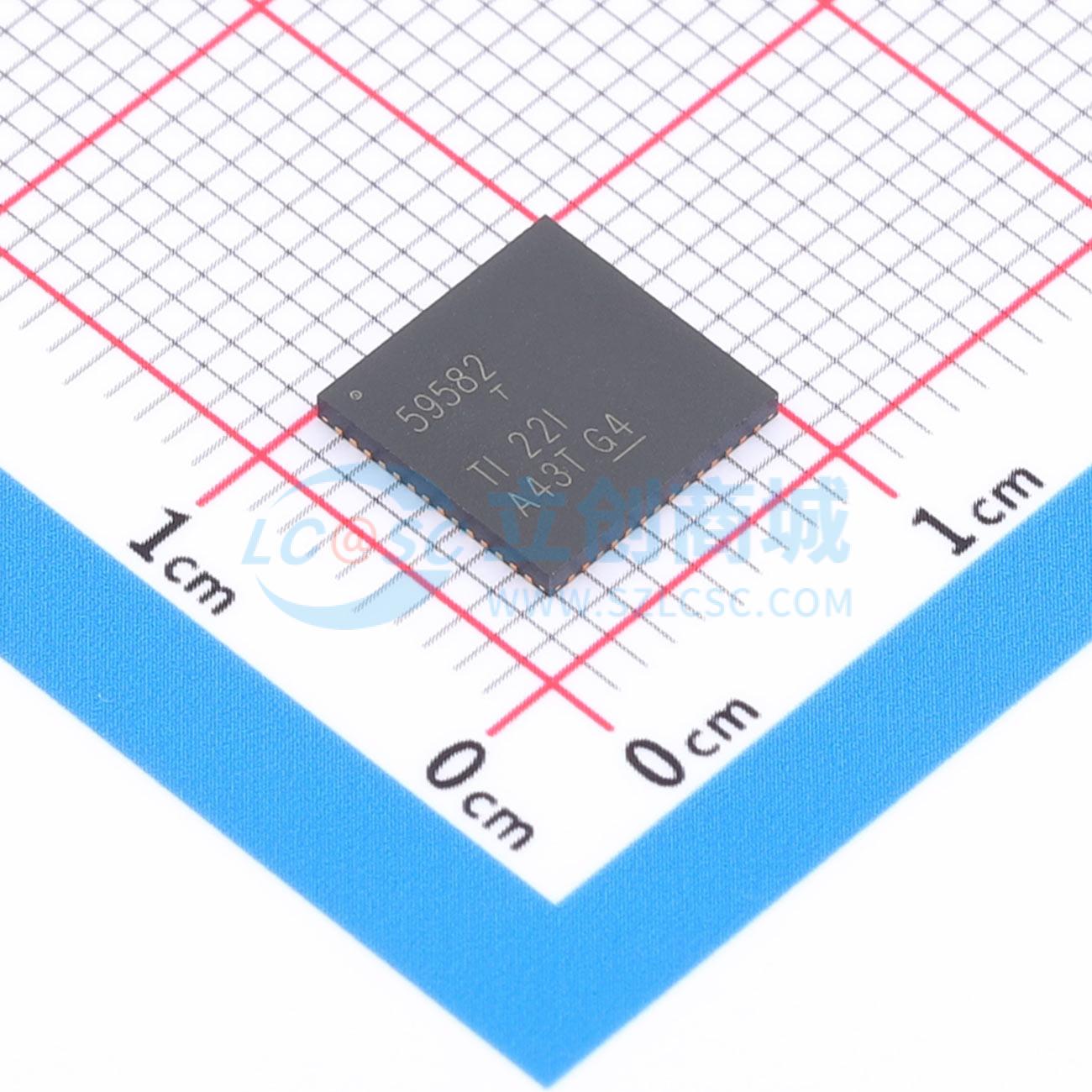

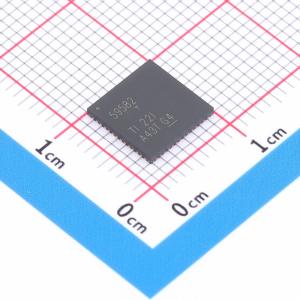

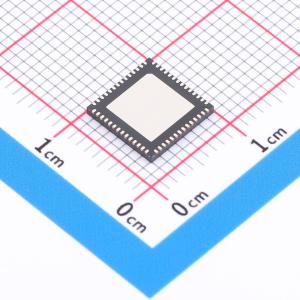

TLC59582RTQR

48通道、16位ES - PWM LED驱动器，带预充电FET、LOD、毛虫消除和显示数据存储器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC59582 具有预充电 FET、LOD Caterpillar 且支持 16 路多路复用的 48 通道 16 位 ESPWM LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TLC59582RTQR
商品编号: C2678853
商品封装: HVQFN-56-EP(8x8)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TLC59581/82 是48通道恒流沉驱动器。每个通道都有单独可调的65536级脉宽调制（PWM）灰度（GS）亮度控制。TLC59581可以支持32路复用，而TLC59582可以支持16路复用。输出通道被分为三组，每组有一个512级色彩亮度控制（CC）。CC用于调整颜色间的亮度控制。所有48个通道的最大电流值可以通过8级全局亮度控制（BC）设置。BC用于调整LED驱动器之间的亮度偏差。GS、CC和BC数据可以通过串行接口端口访问。

TLC59581/82设备有一个错误标志：LED开路检测（LOD），该标志可以通过串行接口端口读取。为了解决由开路LED引起的毛毛虫问题，TLC59581/82设备具有增强的毛毛虫消除电路、热关断（TSD）和IREF电阻短路保护（ISP），这确保了更高的系统可靠性。当所有输出关闭时，TLC59581/82设备还具有一个节电模式，将总电流消耗设为0.8 mA（典型值）。TLC59581/82设备是提高多路复用面板低灰度图案显示性能的良好解决方案。

应用领域

使用多路复用系统的LED视频显示屏
使用多路复用系统的LED标牌
高刷新率及高密度LED面板

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	25MHz
	通道数	48
	输出电流	25mA
	调光	PWM

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
