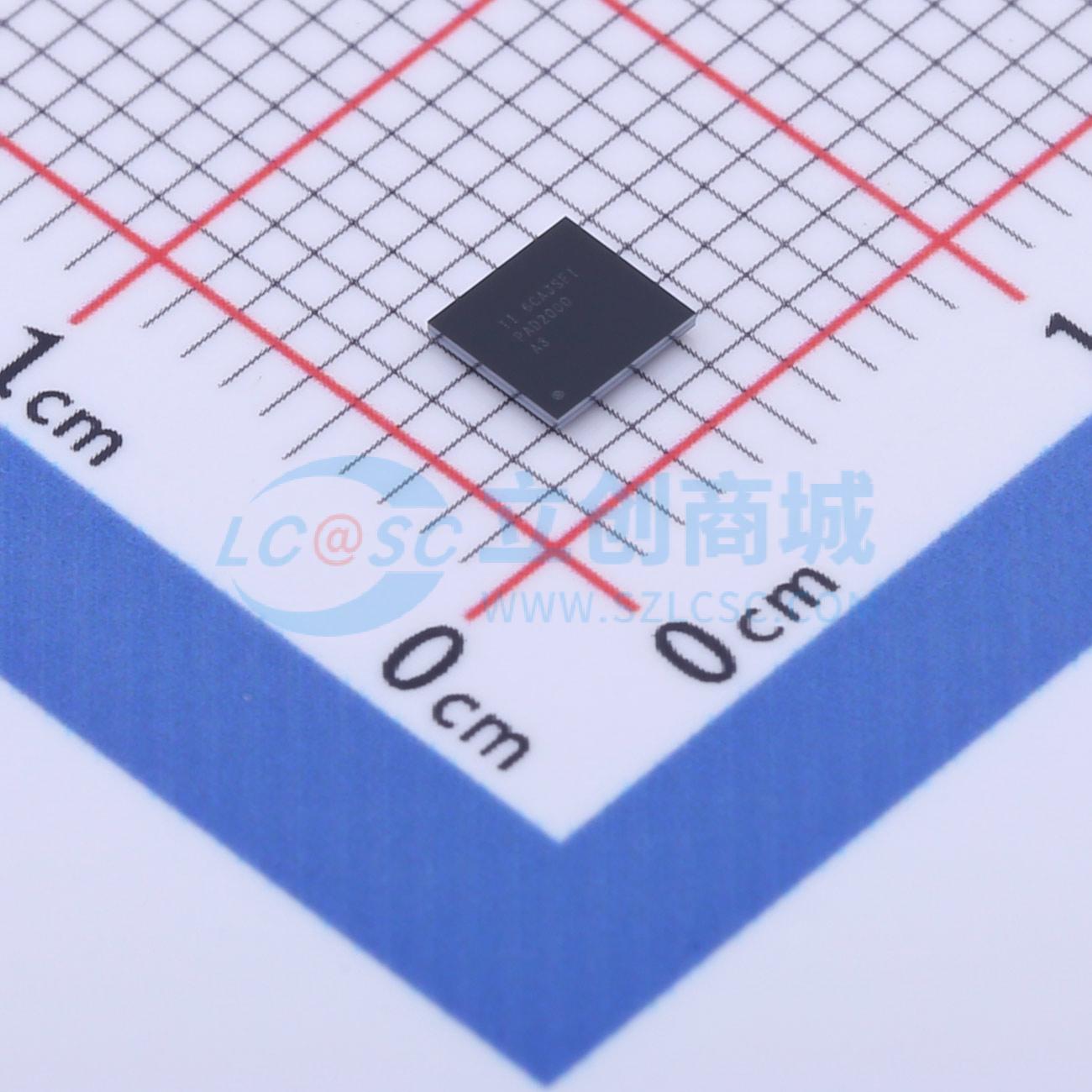

温馨提醒：图片仅供参考，商品以实物为准
DLPA2000DYFFR
电源管理和LED/灯驱动器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DLPA2000 适用于 DLP2010 (0.2 WVGA) DMD 的 DLP® PMIC/LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DLPA2000DYFFR
- 商品编号
- C2678844
- 商品封装
- DSBGA-56
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~6V | |
| 开关频率 | 2.25MHz | |
| 通道数 | 3 | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | SPI | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；欠压保护(UVP) | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -10℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2% |
商品概述
DLPA2000是一款专用于DLP2010和DLP2010NIR数字微镜器件(DMD)的PMIC/RGB LED/灯驱动器，与DLPC3430、DLPC3435或DLPC150数字控制器搭配使用。为确保这些芯片组可靠运行，必须搭配DLPA2000使用。
商品特性
- 高效RGB LED/灯驱动器，在小型芯片级封装中集成了降压/升压直流/直流转换器、DMD电源、DP内核电源、1.8V负载开关以及测量系统
- 三个用于通道选择的低阻抗（27°C时典型值为30mΩ）金属氧化物半导体场效应晶体管(MOSFET)开关
- 每个通道具有独立的10位电流控制
- 针对DLPA2000嵌入式应用的最大LED电流为750mA
- 片上电机驱动器
- DMD调节器：仅需一个电感器，VOFS：10V，VBIAS：18V，VRST：–14V，当禁用时对接地(GND)被动放电
- DPP 1.1V内核电源：具有集成开关FET的同步降压转换器，支持高达600mA的输出电流
- VLED降压/升压转换器：轻负载电流状态下的省电模式
- 低阻抗负载开关：VIN范围：1.8V至3.6V，支持高达200mA的电流，当禁用时对接地(GND)被动放电
- DMD复位信号生成和电源排序
- 33MHz串行外设接口(SPI)
- 用于测量模拟信号的多路复用器：电池电压、LED电压、LED电流、光传感器（用于白点修正）、内部基准电压、外部（热敏电阻）温度传感器
- 监控和保护电路：热模警告和热关断、低电池电压警告、可编程的电池欠压闭锁(UVLO)、负载开关UVLO、过流和欠压保护
- DLPA2000芯片级球栅阵列(DSBGA)封装，56球0.4mm间距，裸片尺寸：3.280mm×3.484mm±0.03mm
应用领域
- DLP显示投影仪
- DLP移动传感
