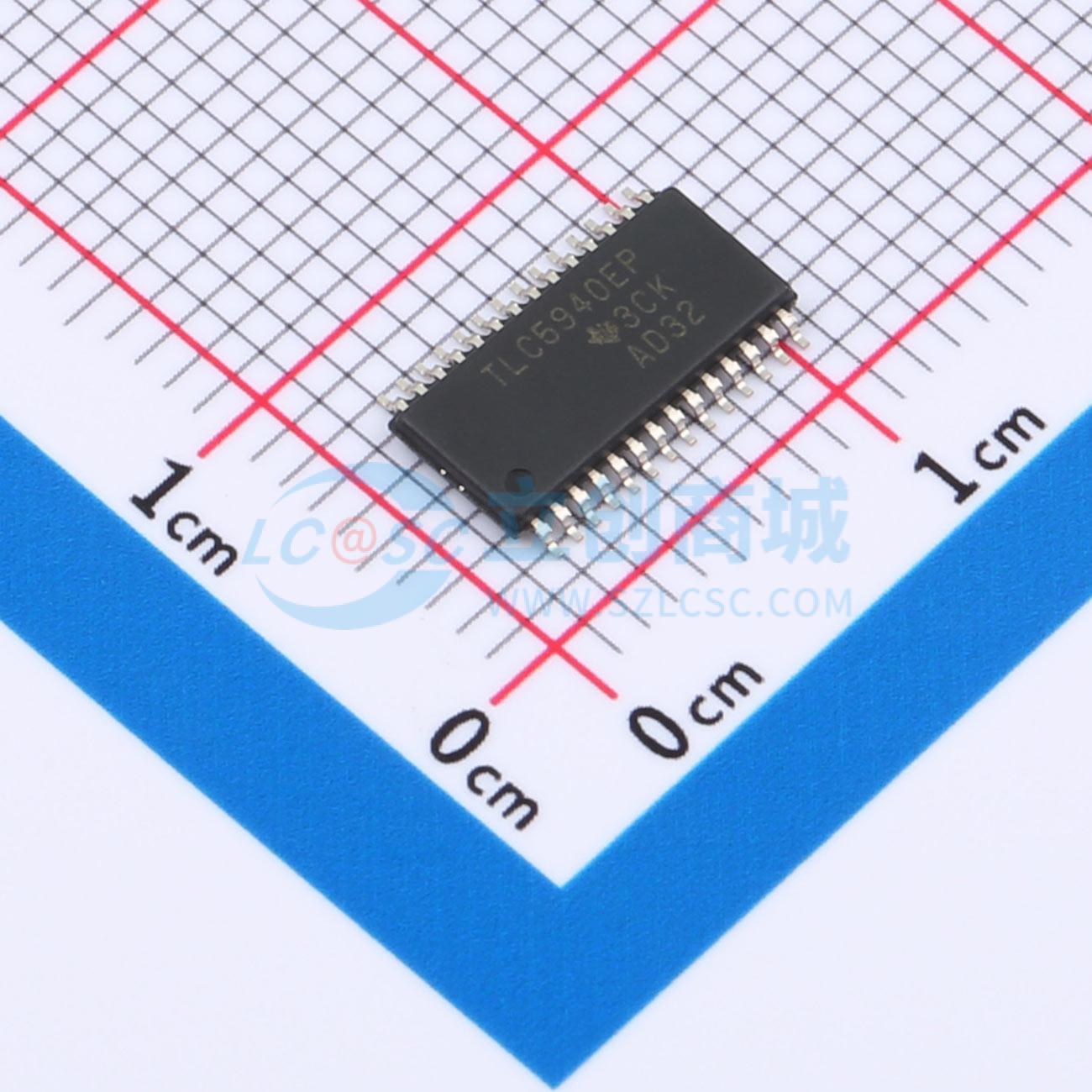

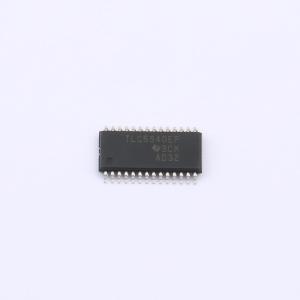

TLC5940QPWPREP

具备点校正和灰度PWM控制功能的16通道LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC5940-EP 具有像点校正与灰度 PWM 控制的 16 通道 LED 驱动器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: TLC5940QPWPREP
商品编号: C2678845
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TLC5940-EP是一款16通道恒流灌电流LED驱动器。每个通道都有可单独调节的4096级灰度PWM亮度控制和64级恒流灌电流（点校正）功能。点校正功能可调节LED通道之间以及不同LED驱动器之间的亮度差异。点校正数据存储在集成的EEPROM中。灰度控制和点校正均可通过串行接口进行操作。只需一个外部电阻即可设置所有16个通道的最大电流值。 TLC5940-EP具备两个错误信息电路。LED开路检测（LOD）可指示输出端的LED是否损坏或断开。热错误标志（TEF）可指示是否出现过热情况。

商品特性

16通道
12位（4096级）灰度PWM控制
点校正 – 6位（64级） – 可存储在集成EEPROM中
驱动能力（恒流灌电流）：0 mA至72 mA（-40℃至125℃）
0 mA至60 mA（VCC < 3.6 V，-40℃至85℃）
0 mA至120 mA（VCC > 3.6 V，-40℃至85℃）
LED电源电压最高可达17 V
VCC = 3 V至5.5 V
串行数据接口
可控浪涌电流
30 MHz数据传输速率
CMOS电平输入/输出
错误信息 – LOD：LED开路检测，TEF：热错误标志

应用领域

单色、多色、全彩LED显示屏
LED招牌
显示器背光源
通用大电流LED驱动

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	30MHz
	通道数	16
	输出电压	0V~17V
	输出电流	120mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	12%
