商品概述

A6268是一款DC-DC转换器控制器，提供可编程的恒定电流输出，用于驱动串联的高功率LED。串联驱动LED可以确保电流一致和亮度均匀。在汽车应用中，当驱动多达15个LED且电流达到1A时，可实现最佳性能。

A6628通过使用外部逻辑电平MOSFET和最少的额外外部组件提供了成本效益的解决方案。最大LED电流可通过单个外部检测电阻设置，并可以通过电流参考输入进行调整。通过Enable输入可以直接进行PWM控制，该输入还提供了关断模式。

此DC-DC转换器可以配置为接地参考升压转换器或电源参考升压转换器，提供降压-升压功能。所使用的降压-升压拓扑结构确保在关断时没有通过LED的泄漏路径，并且在上电时没有浪涌电流。

集成的诊断功能和两个故障输出提供了VIN和VREG欠压、芯片过温、输出开路、LED短路和LED欠流的指示，并且可以配置以提供LED连接的对电源短路和对地短路保护、LED过流和短路LED串保护。一个独特的功能是可以检测一个或多个短路的LED。

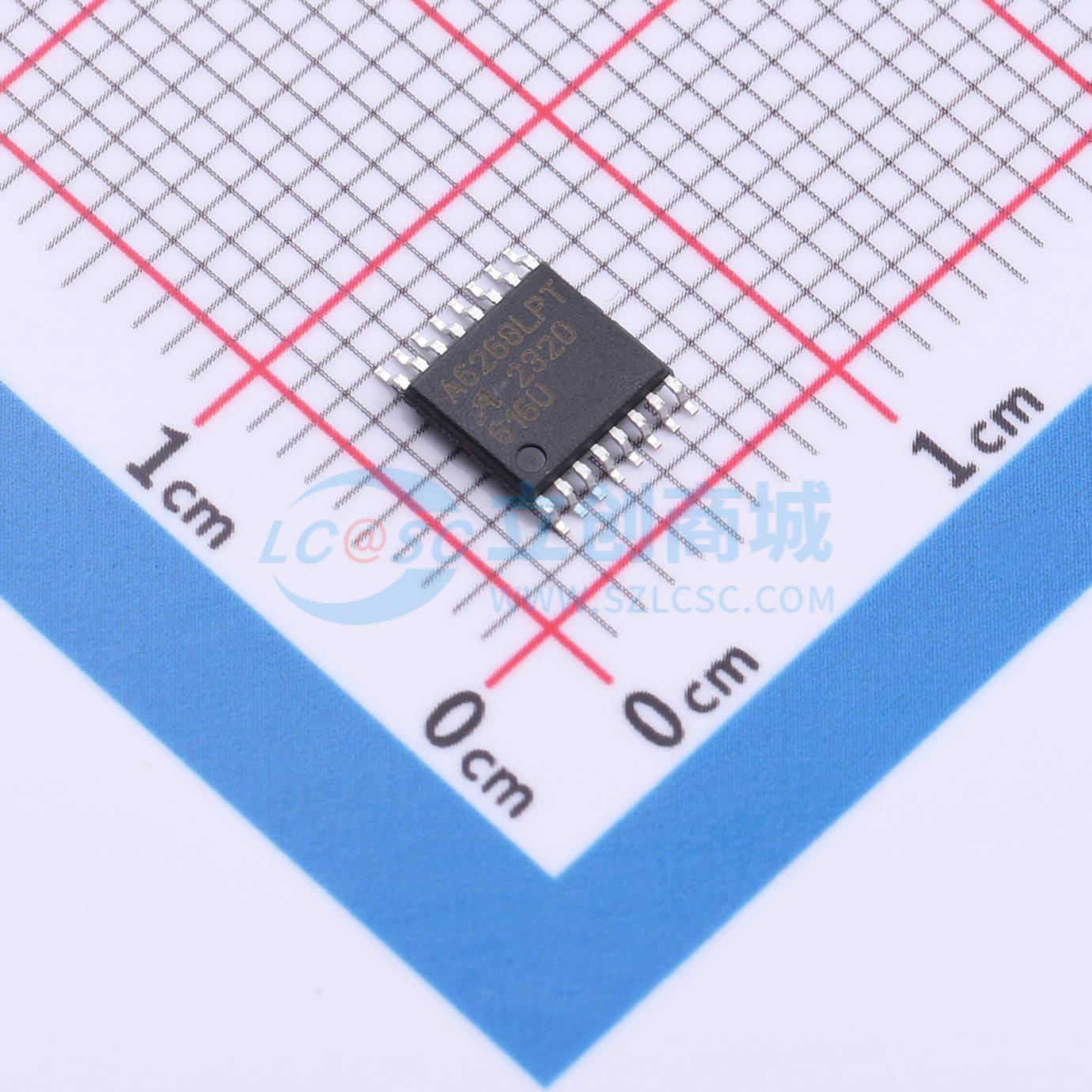

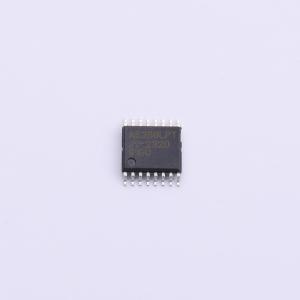

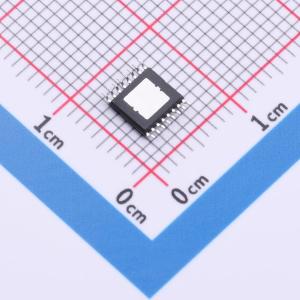

该器件采用16引脚TSSOP封装，带有裸露散热焊盘（后缀LP）。它是无铅的，引线框架镀层为100%哑光锡。
