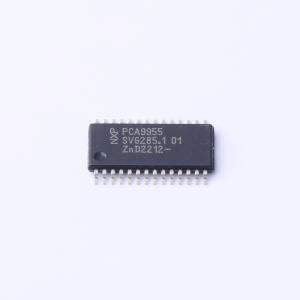

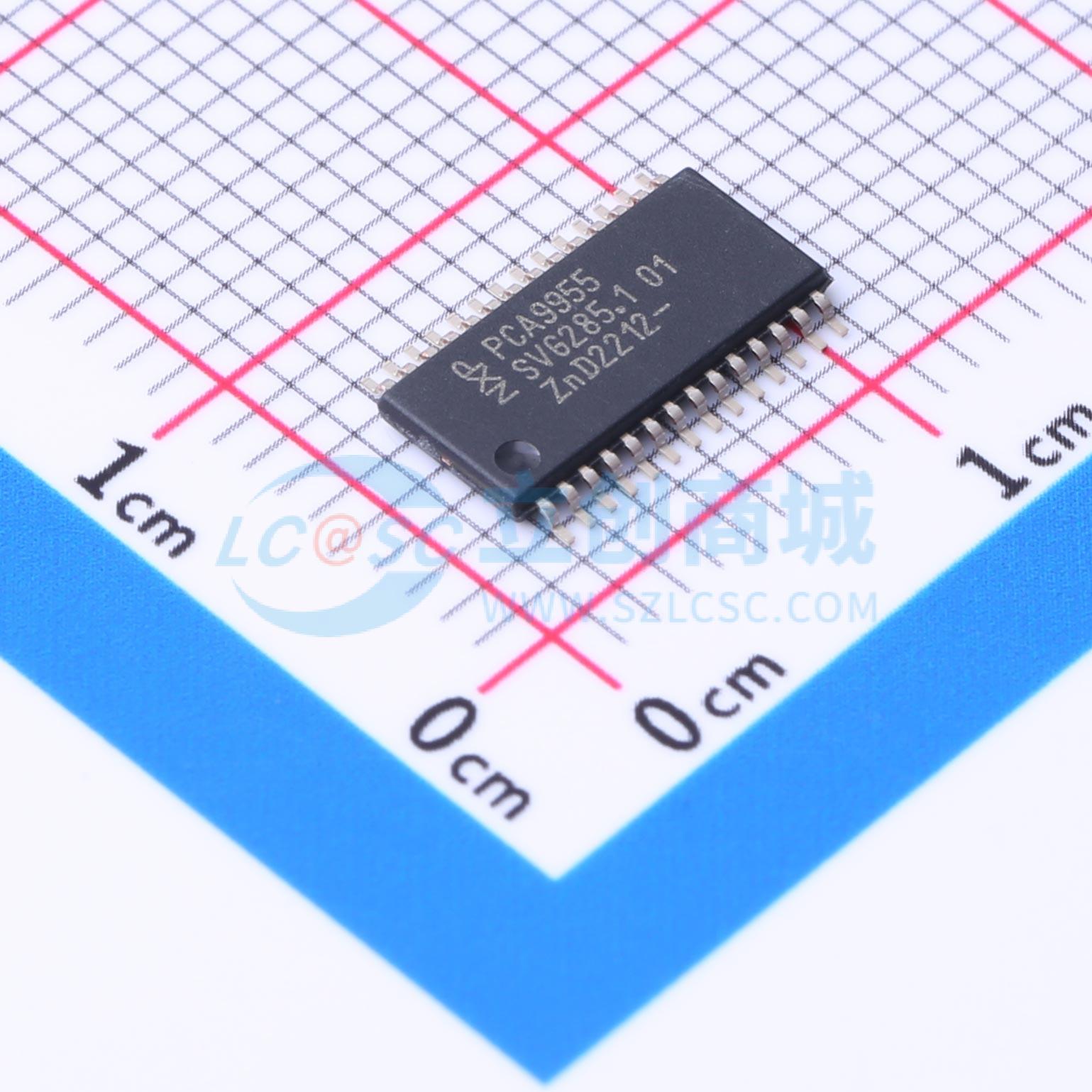

温馨提醒：图片仅供参考，商品以实物为准
PCA9955TW/Q900,118
16通道Fm+ I²C总线，57mA恒流LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 16通道Fm+ I²C总线57 mA恒流LED驱动器，用于娱乐产品中对红/绿/蓝/琥珀色（RGBA）LED进行调光和闪烁。每个LEDn输出都有自己的8位分辨率（256级）固定频率单独PWM控制器，工作频率为31.25 kHz，占空比可在0%至99.6%之间调节。还有一个8位分辨率（256级）组PWM控制器，固定频率为122 Hz，频率可在15 Hz至每16.8秒一次之间调节，占空比可在0%至99.6%之间调节。每个LEDn输出可以关闭、打开（无PWM控制）、设置为其单独PWM控制器值或同时设置为单独和组PWM控制器值。工作电源电压范围为3V至5.5V，恒流灌电流LEDn输出允许LED电源最高达40V。输出峰值电流可通过8位线性DAC在225 μA至57 mA之间调节
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA9955TW/Q900,118
- 商品编号
- C2678769
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 122Hz~31.25kHz | |
| 通道数 | 16 | |
| 输出电流 | 57mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 6% |
