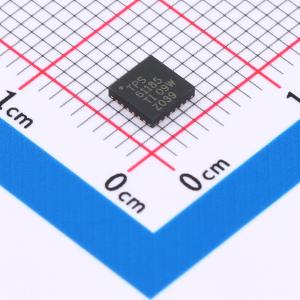

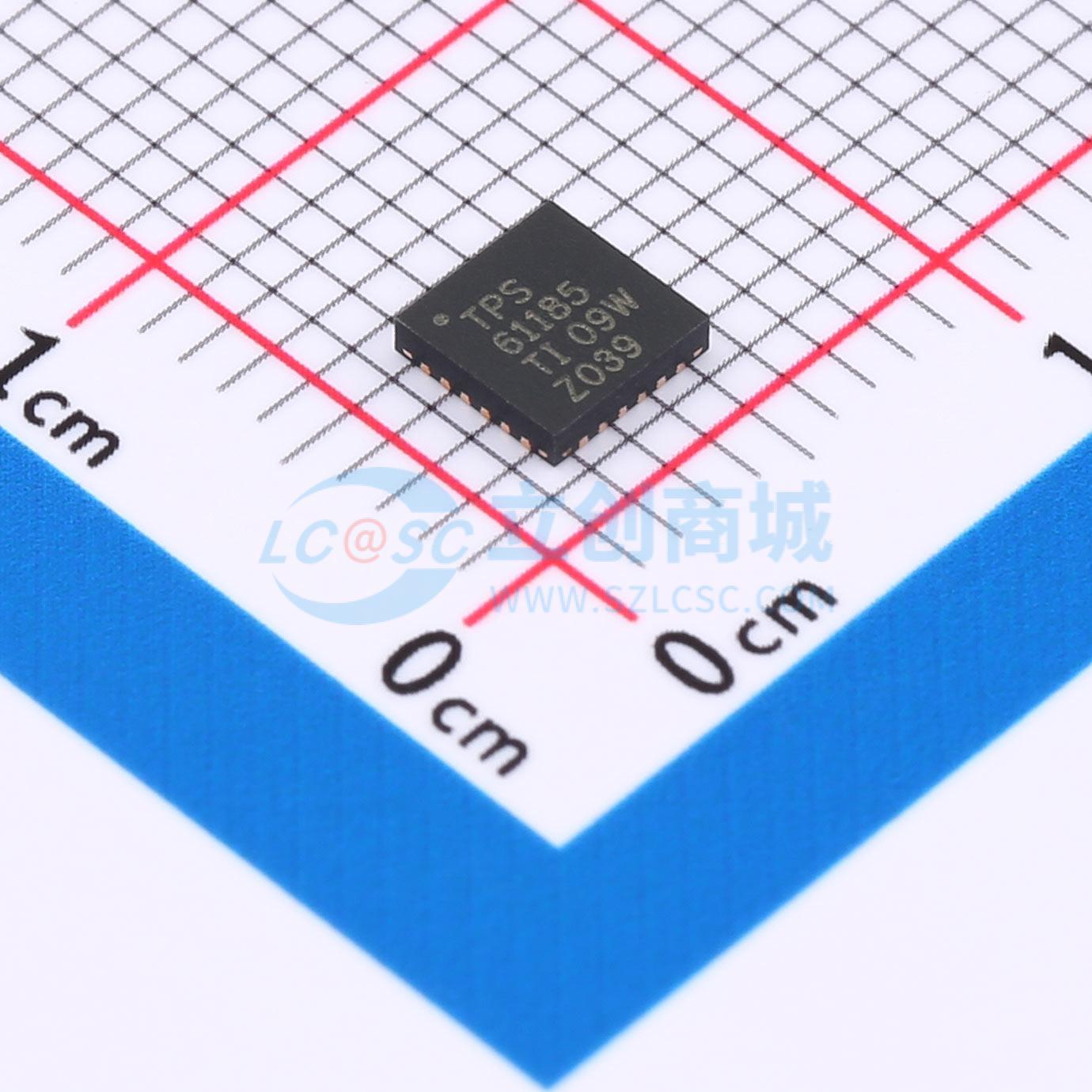

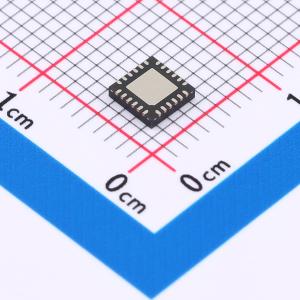

TPS61185RGER

TPS61185 IC为大尺寸LCD背光提供高度集成的解决方案。该器件具有内置的高效率升压稳压器，集成了2 A/40 V功率MOSFET。八个电流灌电流稳压器提供高精度电流调节和匹配。总而言之，该器件最多可支持80个LED。此外，升压输出会自动调整其电压至WLED正向电压，以提高效率。

TPS61185支持PWM方法进行亮度调光。如果需要少于八个电流灌电流稳压器，只需将未使用的电流灌电流稳压器接地。在PWM调光期间，八个电流稳压器中的每一个都根据施加到PWM引脚的外部脉宽调制（PWM）信号的占空比开启/关闭。如果将MODE引脚接地，则每个电流稳压器开启/关闭的频率遵循PWMIN引脚上的输入PWM信号。如果将MODE引脚悬空或接高，则稳压器以FPWMO引脚上的外部电阻编程的频率开启/关闭。

TPS61185 IC支持通过FSW引脚上的外部电阻对升压开关频率进行编程，范围为600kHz至2MHz。该器件还提供了一个驱动器输出，用于连接到输入和电感器之间的可选外部PFET，以便在关机或故障保护期间真正断开电池与LED的连接。该器件集成了电阻可编程的过压保护、软启动和过热关机。

TPS61185 IC具有内置的线性稳压器，用于为IC的内部电路供电。该器件采用4 mm x 4 mm QFN封装。

• 笔记本LCD显示屏背光
