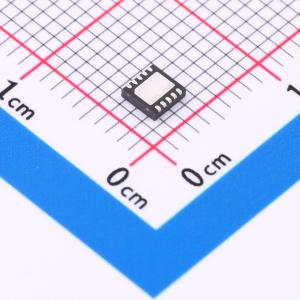

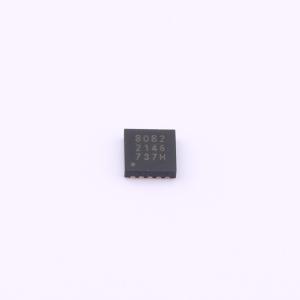

温馨提醒：图片仅供参考，商品以实物为准

ALT80802KEJJTR

宽输入电压、频率可调、2A降压或升降压型LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种高频开关稳压器，可为驱动高功率LED提供恒定输出电流。它集成了一个功率MOSFET，用于降压或反相降压-升压转换。通过电流模式控制和简单的外部补偿，可实现快速瞬态响应。宽输入范围为3.8至50 V，适用于广泛的照明应用，包括汽车输入环境中的应用
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: ALT80802KEJJTR
商品编号: C2678608
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.333333克(g)

商品参数

	属性	参数值
	输出电流	2A
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	降压；升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置

ALT80802 是一种高频开关调节器，可提供恒定的输出电流以驱动高功率LED。它集成了用于降压或反相降升压转换的功率MOSFET。通过电流模式控制和简单的外部补偿，ALT80802可以实现快速瞬态响应。

3.8至50V的宽输入范围使得ALT80802适用于广泛的照明应用，包括汽车输入环境中的应用。该器件的额定值还使其能够简单地解决在降升压配置下驱动3到4个WLED的问题——这是汽车照明应用中非常常见的需求。

为了帮助EMC/EMI设计，ALT80802通过频率抖动、软续流二极管关断以及良好的开关节点斜率控制来实现。一个可编程振荡器允许ALT80802在诸如AM频段等对EMI敏感的频带之外进行切换。

通过电流模式控制和简单的外部补偿，ALT80802可以实现快速瞬态响应。ALT80802的控制环路被设计用于PWM调光操作，以实现低调光导通时间和低导通过冲。在降升压操作中，ALT80802减少了由右半平面零效应引起的PWM调光关断瞬态期间通常出现的电流过冲。

ALT80802具备广泛保护特性，包括逐脉冲电流限制、打嗝模式短路保护、开路/短路续流二极管保护、BOOT开路/短路电压保护、VIN欠压锁定和热关断。此外，它还包括内部箝位，以防在降升压操作中输出LED串开路时输出电压失控。

ALT80802采用行业标准10引脚DFN封装，带有散热焊盘和可润湿侧翼。

汽车AEC-Q100认证
- 支持升降压或降压模式操作
- 供电电压范围从3.8到50 V
- 能够处理汽车负载突卸和冷启动
- 可以从预升压电源以降压模式运行
集成150 mΩ MOSFET开关
- 在升降压模式下支持高达16 V的输出，适用于4个WLED
可编程开关频率高达2.5 MHz，实现小尺寸解决方案并高于AM频段运行
- 设计具有低电磁兼容性（EMC），采用频率抖动技术
- 集成电平转换允许在升降压模式下使用接地参考使能和故障标志
- 通过直接逻辑输入或电源电压进行PWM调光
- 强大的保护功能：
  - 相邻引脚间短路
  - 引脚与VSS（IC地）短路
  - 元件开路/短路故障
