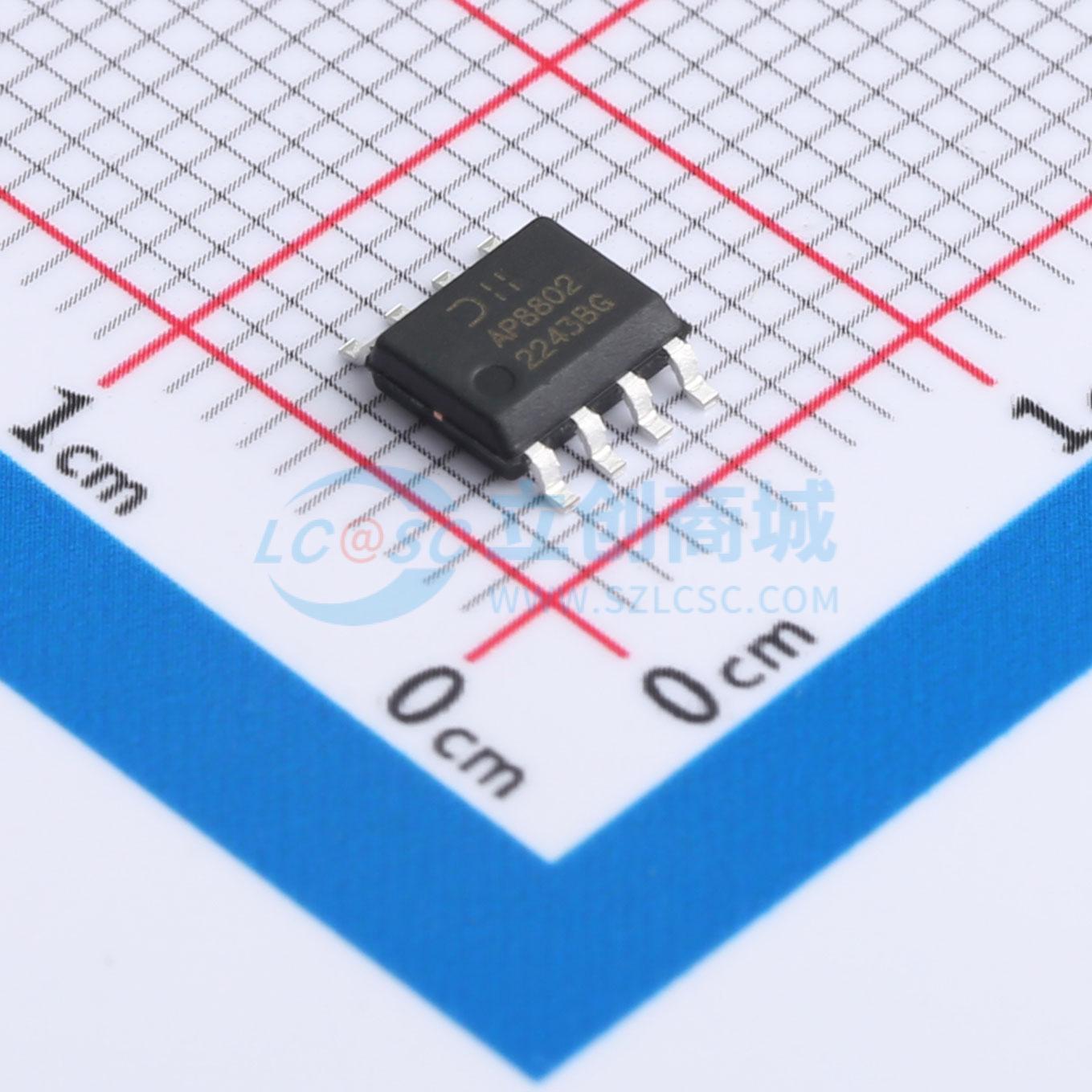

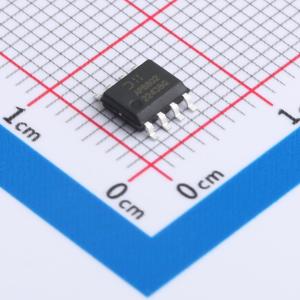

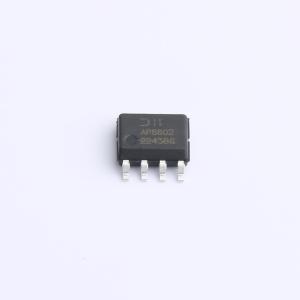

AP8802SG-13

1A LED降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于以恒定电流驱动LED的降压型DC/DC转换器。该设备可以从8V至48V的电压源串联驱动多达十三个LED，具体取决于LED的正向电压。 LED的串联连接可提供相同的LED电流，从而实现均匀的亮度，并无需镇流电阻。开关频率高达700kHz，允许使用小尺寸的外部组件，从而最小化所需的PCB面积。最大输出电流通过连接在VIN和SET输入引脚之间的外部电阻设置。通过在CTRL输入引脚施加直流电压或PWM信号来实现调光。 CTRL输入电压为0.2V或更低时，将关闭SW端的输出，并使设备进入低电流待机状态。
品牌名称: DIODES(美台)
商品型号: AP8802SG-13
商品编号: C2678627
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.212克(g)

商品参数

商品概述

AP8802是一款降压DC/DC转换器，设计用于驱动LED恒流。该器件可以根据LED的正向电压，从8V到48V的电源电压驱动多达十三个串联的LED。LED的串联连接提供了相同的LED电流，从而实现均匀的亮度，并消除了对平衡电阻的需求。AP8802的工作频率最高可达700kHz。这使得可以使用小型外部元件，从而最小化所需PCB面积。通过连接在VIN和SET输入引脚之间的外部电阻设置AP8802的最大输出电流。通过在CTRL输入引脚施加直流电压或PWM信号来实现调光。当CTRL引脚的输入电压为0.2V或更低时，SW引脚的输出关闭，器件进入低电流待机状态。

应用领域

商业和工业照明
小型LCD面板背光
家用电器内部照明
建筑细节照明

数据手册PDF

放大查看下载PDF

优惠活动

8.2折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~48V
	开关频率	700kHz
	通道数	1

	属性	参数值
	输出电流	1A
	调光	模拟；PWM
	拓扑结构	降压
	工作温度	-40℃~+105℃
