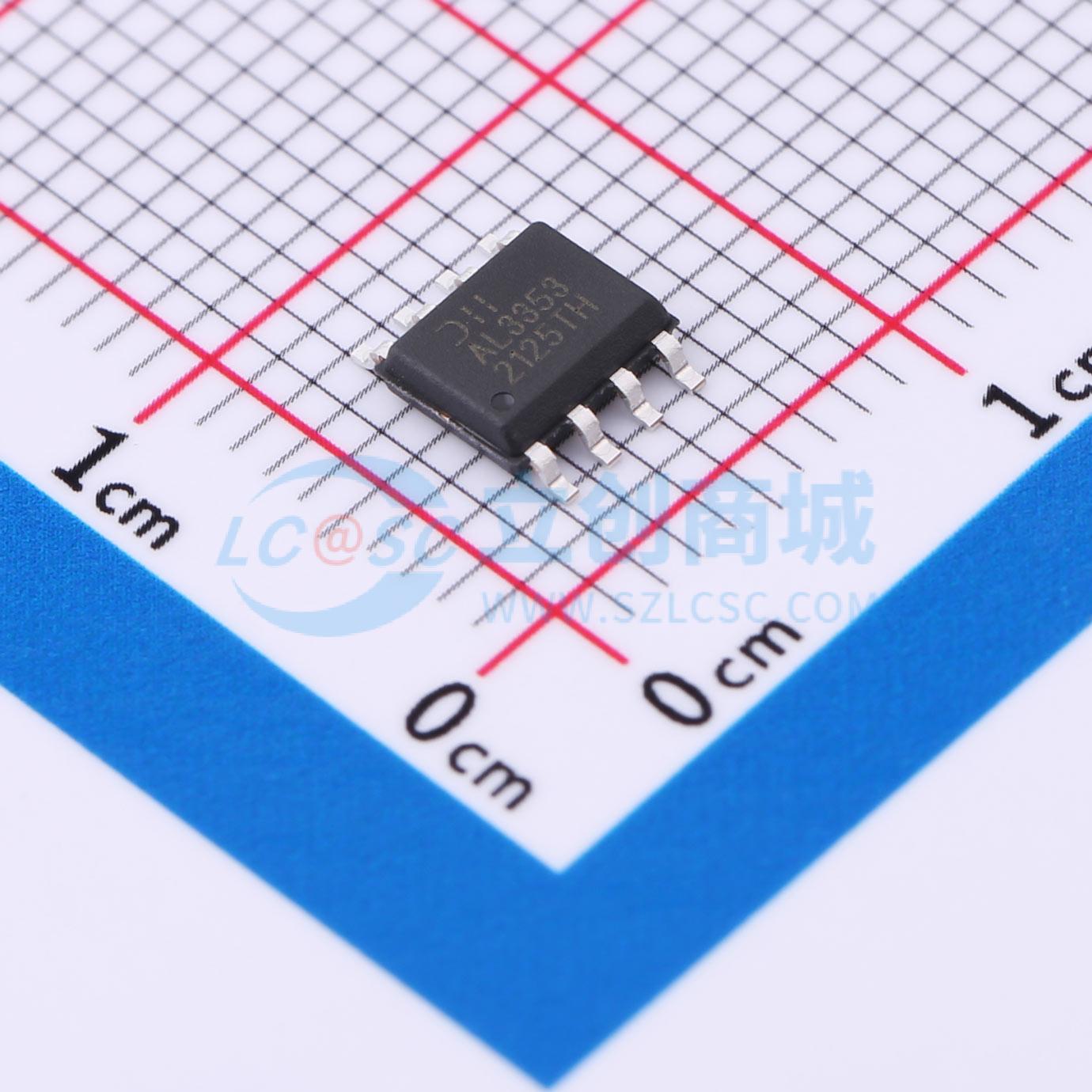

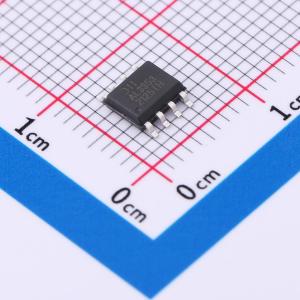

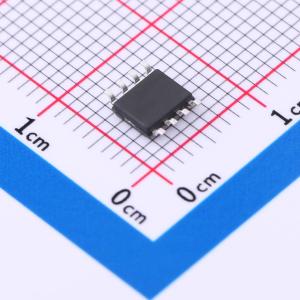

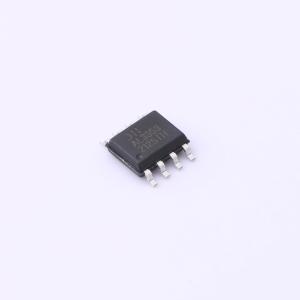

AL3353S-13

高性能升压型LED控制器

描述: AL3353 是一款高度集成且成本效益高的发光二极管（LED）控制器，专为液晶显示器（LCD）监视器和液晶电视背光应用优化设计。它提供高性能的 LED 背光解决方案，并具有低物料清单成本。该芯片包含一个 PWM 升压驱动器，采用电流模式控制和固定频率操作来调节 LED 电流。通过外部电流检测电阻感应 LED 电流，将检测电阻上的电压与400mV 的参考电平进行比较；误差被放大以控制功率开关的脉冲宽度从而调节流过LED的电流。AL3353 提供 PWM 到模拟调光模式，适用于广泛的调光控制范围。它具有全面的保护功能，包括电源 MOSFET 过流保护（OCP）、输出过压保护（OVP）、二极管和电感短路保护、LED 阴极接地短路保护、IC 电源欠压锁定（UVLO）、LED 开路保护、VOUT 短路保护以及过温保护（OTP）。AL3353 可以采用无铅 SO-8 (Type TH2) 封装。
品牌名称: DIODES(美台)
商品型号: AL3353S-13
商品编号: C2678811
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.179克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+105℃
	开关管(内置/外置)	外置
	恒流精度	1.5%

商品概述

AL3353 是一款高度集成且成本效益高的发光二极管（LED）控制器，专为液晶显示器（LCD）监视器和液晶电视背光应用优化设计。它提供高性能的 LED 背光解决方案，并具有低物料清单成本。该芯片包含一个 PWM 升压驱动器，采用电流模式控制和固定频率操作来调节 LED 电流。通过外部电流检测电阻感应 LED 电流，将检测电阻上的电压与400mV 的参考电平进行比较；误差被放大以控制功率开关的脉冲宽度从而调节流过LED的电流。AL3353 提供 PWM 到模拟调光模式，适用于广泛的调光控制范围。它具有全面的保护功能，包括电源 MOSFET 过流保护（OCP）、输出过压保护（OVP）、二极管和电感短路保护、LED 阴极接地短路保护、IC 电源欠压锁定（UVLO）、LED 开路保护、VOUT 短路保护以及过温保护（OTP）。AL3353 可以采用无铅 SO-8 (Type TH2) 封装。

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	9V~40V
	开关频率	130kHz
	通道数	1
	调光	模拟；PWM
