温馨提醒：图片仅供参考，商品以实物为准

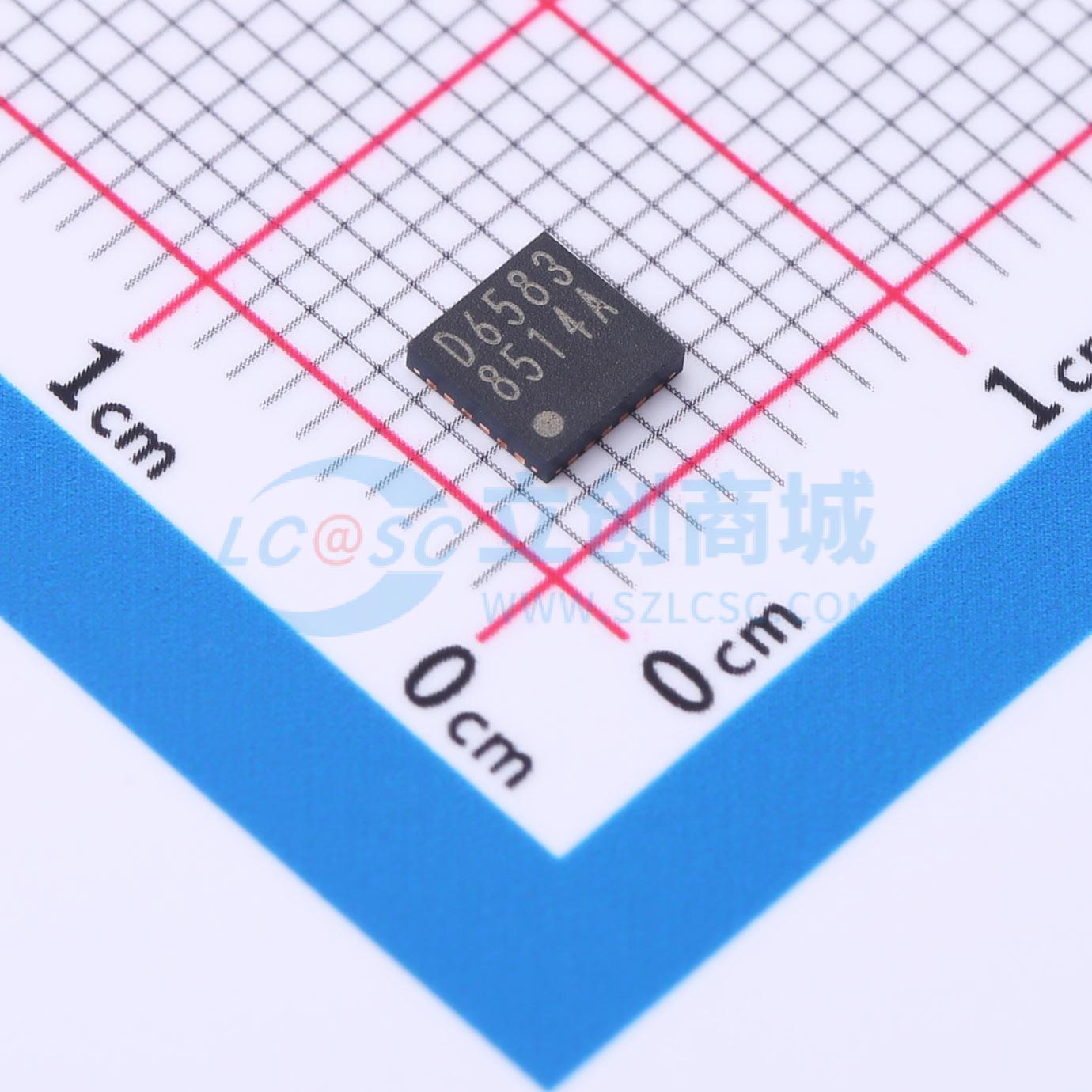

BD6583MUV-AE2

6通道白光LED驱动器，最多可驱动72个LED

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD6583MUV-A 是一款带有PWM升压DC/DC转换器的白色LED驱动IC，可以升压至42.5V并驱动高达25mA的电流。通过外部PWM脉冲实现宽范围且精确的亮度控制。BD6583MUV-A中的电流驱动器具有极高的精度，每串之间的电流误差很小，有助于减少LCD上的亮度斑点。小型封装类型适合节省空间的设计。该设备具有高效率的PWM升压DC/DC转换器，开关频率为1 MHz，最大效率为93%。它具有高精度和匹配良好的（±3%）6通道电流驱动器，能够驱动多达12个串联的LED和6串并联，总共72个白色LED（每个LED的最大正向电压为3.5V）。它还包含丰富的安全功能，如过压保护（OVP）、过流限制、外部SBD开路检测和热关断。工作电源电压范围为2.7V至22.0V，最大LED电流为25mA。静态电流在不同条件下通常为0.6µA和4.6µA。工作温度范围为-30°C至+85°C。该IC适用于中型LCD设备的背光应用，例如笔记本电脑、便携式DVD播放机和汽车导航系统。
品牌名称: ROHM(罗姆)
商品型号: BD6583MUV-AE2
商品编号: C2678812
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.075克(g)

商品参数

商品概述

BD6583MUV-A是一款白色LED驱动IC，集成PWM升压型DC/DC转换器，最大升压可达42.5V，还配备电流驱动器，最大驱动电流为25mA。可通过外部PWM脉冲对宽范围的精确亮度进行控制。BD6583MUV-A的电流驱动器精度极高，各串之间的电流误差极小，有助于减少LCD上的亮度斑点。小封装类型适合节省空间。

商品特性

高效PWM升压型DC/DC转换器（开关频率fsw = 1 MHz），最高效率达93%
高精度、高匹配度（±3%）的6通道电流驱动器
可驱动多达12个串联、6串并联，即总共72颗白色LED（*白色LED最大正向电压Vf = 3.5V）
丰富的安全功能
- 过压保护（OVP）
- 过流限制
- 外部肖特基势垒二极管（SBD）开路检测
- 热关断

应用领域

所有笔记本电脑的中型LCD设备背光源
便携式DVD播放器
汽车导航系统

数据手册PDF

放大查看下载PDF

优惠活动

3.6折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~22V
	开关频率	800kHz~1.2MHz
	通道数	6
	输出电流	25mA

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-30℃~+85℃
	开关管(内置/外置)	外置
	恒流精度	3%
