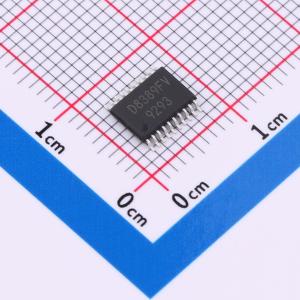

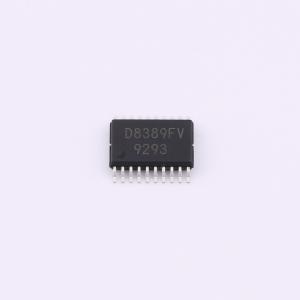

温馨提醒：图片仅供参考，商品以实物为准
BD8389FV-ME2
BD8389FV-ME2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD8389FV-M 是一款串行输入并行输出控制的LED驱动器，具有40V的输出电压等级。通过3线串行数据输入，它可以控制12通道开漏输出的开关。由于其体积小巧，非常适合用于空间有限的地方。主要特点包括：符合AEC-Q100标准、开漏输出、3线串行控制加使能信号、支持级联连接、SSOP-B20封装、内部12通道功率晶体管、以及典型的20V/μs输出摆率以降低EMC噪声。输入电压范围为3.0V至5.5V，最大输出电压为40V。直流输出电流最大为50mA，输出导通电阻典型值为6Ω。静态电流典型值为0μA，工作温度范围为-40°C至+125°C。封装尺寸为6.50mm x 6.40mm x 1.45mm（宽x深x高）。BD8389FV-M适用于集群面板中的指示灯等应用。它支持PWM调光控制，并且可以通过级联连接来驱动最多24个LED。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD8389FV-ME2
- 商品编号
- C2678631
- 商品封装
- SSOP-20-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.153333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 12 | |
| 输出电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
BD8389FV-M是一款串行输入、并行输出控制的LED驱动器，额定输出电压为40V。通过输入三线串行数据，它可以控制12通道开漏输出的开关。由于其尺寸紧凑，非常适合空间有限的应用场景。
商品特性
- 符合AEC-Q100标准
- 开漏输出
- 三线串行控制 + 使能信号
- 支持级联连接
- SSOP-B20封装
- 内置12通道功率晶体管
- 输出压摆率20V/μs（典型值）（低电磁干扰噪声）
应用领域
- 用于仪表盘指示灯
