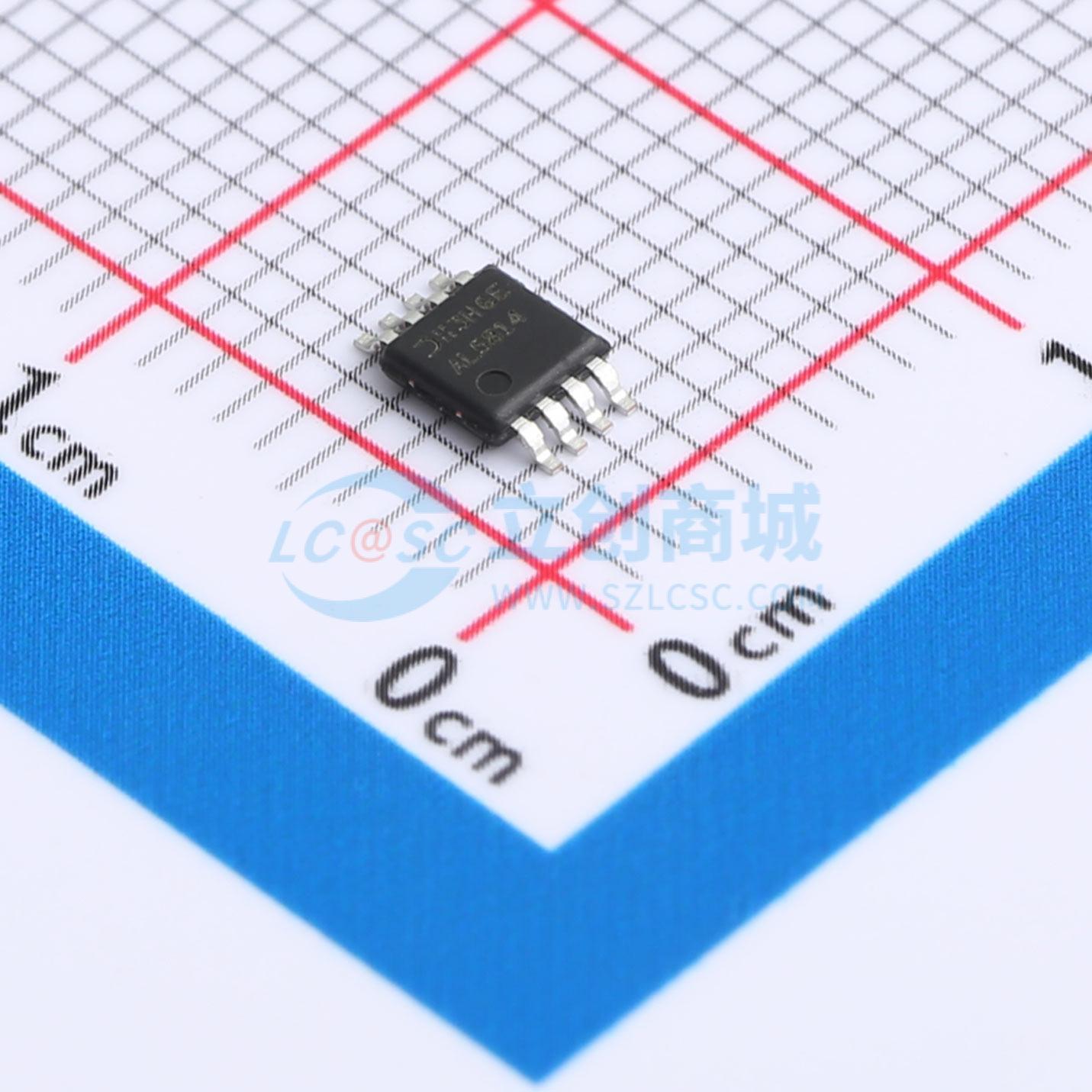

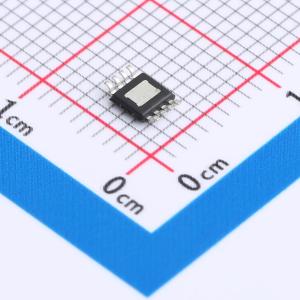

AL5814MP-13

AL5814 8-端可调线性LED驱动控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AL5814是一款8端口可调线性LED驱动控制器，提供优异的温度稳定性和输出电流能力。它的工作电压范围宽广，从4.5V到60V。配合外部LED驱动功率器件使用时，与传统线性LED驱动器相比，其内部功耗最小化，使其非常适合中高电流LED电路。AL5814具有高达15mA的内部输出驱动能力，可以驱动外部双极型晶体管或MOSFET。它还提供了低压降和多路LED通道驱动长LED链的能力。VSET引脚用于直接设置输出电流反馈电平。通过在REF引脚和VSET引脚之间使用电阻分压器，可以设置输出电流。此外，使用NTC电阻器可以创建准确且可配置的热折返行为。AL5814通过其VFAULT引脚提供LED开路检测功能。如果VFAULT被拉低至2.5V以下（由任意一路LED通道开路引起），AL5814的输出将变低，关闭外部晶体管。当开路条件消除后，设备会恢复。VFAULT能够关闭外部晶体管的功能也允许通过在VFAULT引脚上添加PWM控制信号来实现LED电流的PWM调光。AL5814通过电源供电来启用LED串。如果需要单独的使能引脚，则应使用AL5817。AL5814采用热增强型MSOP-8EP封装。
品牌名称: DIODES(美台)
商品型号: AL5814MP-13
商品编号: C2678658
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.126克(g)

商品参数

商品概述

AL5814是一款8引脚可调线性LED驱动控制器，具有出色的温度稳定性和输出电流能力。它的输入电压范围很宽，从4.5V到60V。与传统的线性LED驱动器相比，通过使用外部LED驱动功率器件，其内部功耗得以最小化。这使其非常适合中高电流LED电路。 AL5814内部输出驱动能力高达15mA，能够驱动外部双极晶体管或MOSFET。它还具备以低压降驱动更长的LED串和多个LED通道的能力。 VSET引脚用于直接设置输出电流反馈电平。通过在REF引脚和VSET引脚之间使用电阻分压器，可以设置输出电流。此外，使用NTC电阻可以实现精确且可配置的热折返功能。 AL5814通过其VFAULT引脚提供LED开路检测功能。如果VFAULT引脚电压降至2.5V以下（多个LED通道中任意一个开路），AL5814的输出将变为低电平，从而关闭外部晶体管。当开路情况消除后，器件将恢复正常。VFAULT引脚关闭外部晶体管的这种能力还允许通过在VFAULT引脚上添加PWM控制信号来实现LED电流的PWM调光。 AL5814通过施加电源来使能LED串。如果需要单独的使能引脚，则应使用AL5817。 AL5814采用热增强型MSOP - 8EP封装。

商品特性

宽输入电压范围：4.5V至60V
可配置的LED电流设置
参考电压容差4%
低温漂
具备15mA输出驱动能力，可驱动MOSFET或双极晶体管
通过VFAULT引脚检测LED开路保护
通过VSET配置LED热折返
过温保护（OTP）
输入欠压锁定
通过VFAULT引脚实现PWM调光
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

汽车后组合灯
LED标识牌
仪器仪表照明、冰箱灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4.5V~60V
	开关频率	-
	通道数	1
	输出电压	4V
	输出电流	15mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+105℃
	开关管(内置/外置)	外置
	恒流精度	4%
