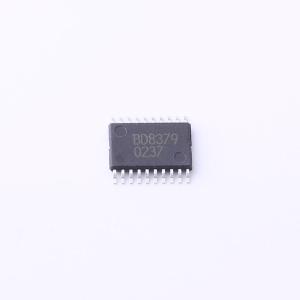

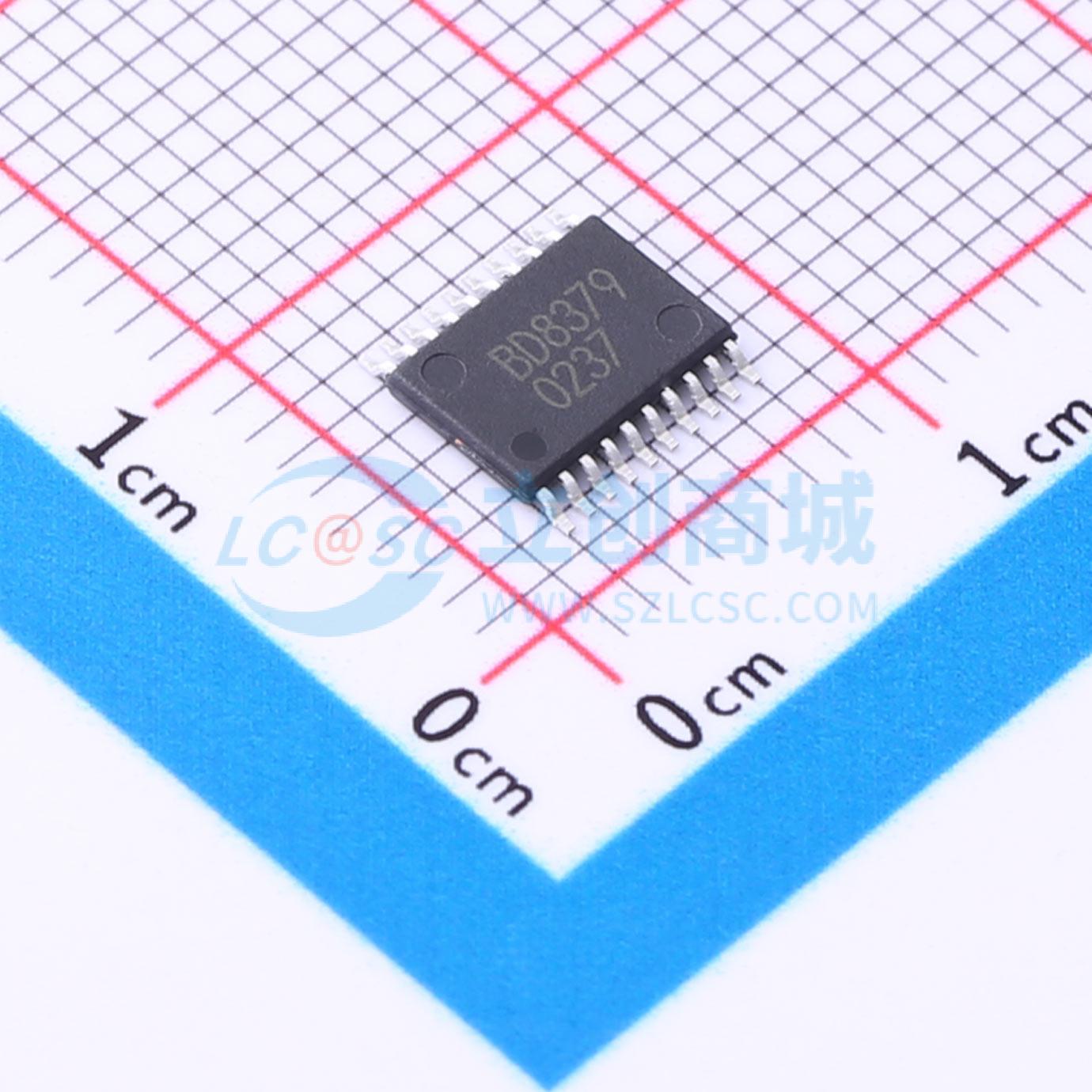

BD8379EFV-ME2
12通道，串行输入并行输出LED驱动器IC，带3线串行接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD8379EFV-M 是一种串行输入并行输出控制的LED驱动器，具有35V的输出电压额定值。通过输入3线串行数据，它可以控制12通道开漏输出的开启/关闭。由于其体积小巧，非常适合用于空间有限的地方。- 开漏输出- 3线串行控制+使能信号- 支持级联连接- HTSSOP-B20封装- 内置12通道功率晶体管- 输出转换率典型值20V/μs（低EMC噪声）- AEC-Q100认证 (注1) (注1) 等级2适用于仪表盘指示灯。- 输入电压范围：3.0V至5.5V- 输出电压范围：35V（最大值）- 直流输出电流（每通道）：50mA（最大值）- 输出导通电阻：6Ω（典型值）- 待机电流：0μA（典型值）- 工作温度范围：-40°C至+105°C封装：HTSSOP-B20尺寸（典型值）：宽6.50mm x 深6.40mm x 高1.00mm
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD8379EFV-ME2
- 商品编号
- C2678708
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 12 | |
| 输出电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
BD8379EFV-M是一款串行输入、并行输出控制的LED驱动器，额定输出电压为35V。通过输入三线串行数据，它可以控制12通道开漏输出的通断。由于其尺寸紧凑，非常适合空间有限的应用场景。
商品特性
- 开漏输出
- 三线串行控制 + 使能信号
- 支持级联连接
- HTSSOP-B20封装
- 内置12通道功率晶体管
- 输出压摆率典型值为20V/μs（低电磁干扰噪声）
- 通过AEC-Q100认证
应用领域
- 用于仪表盘指示灯
