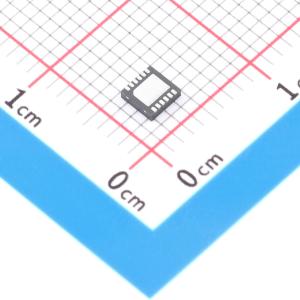

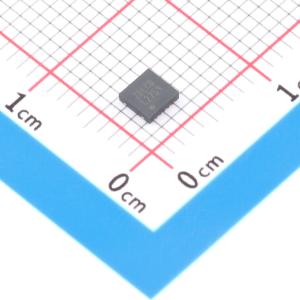

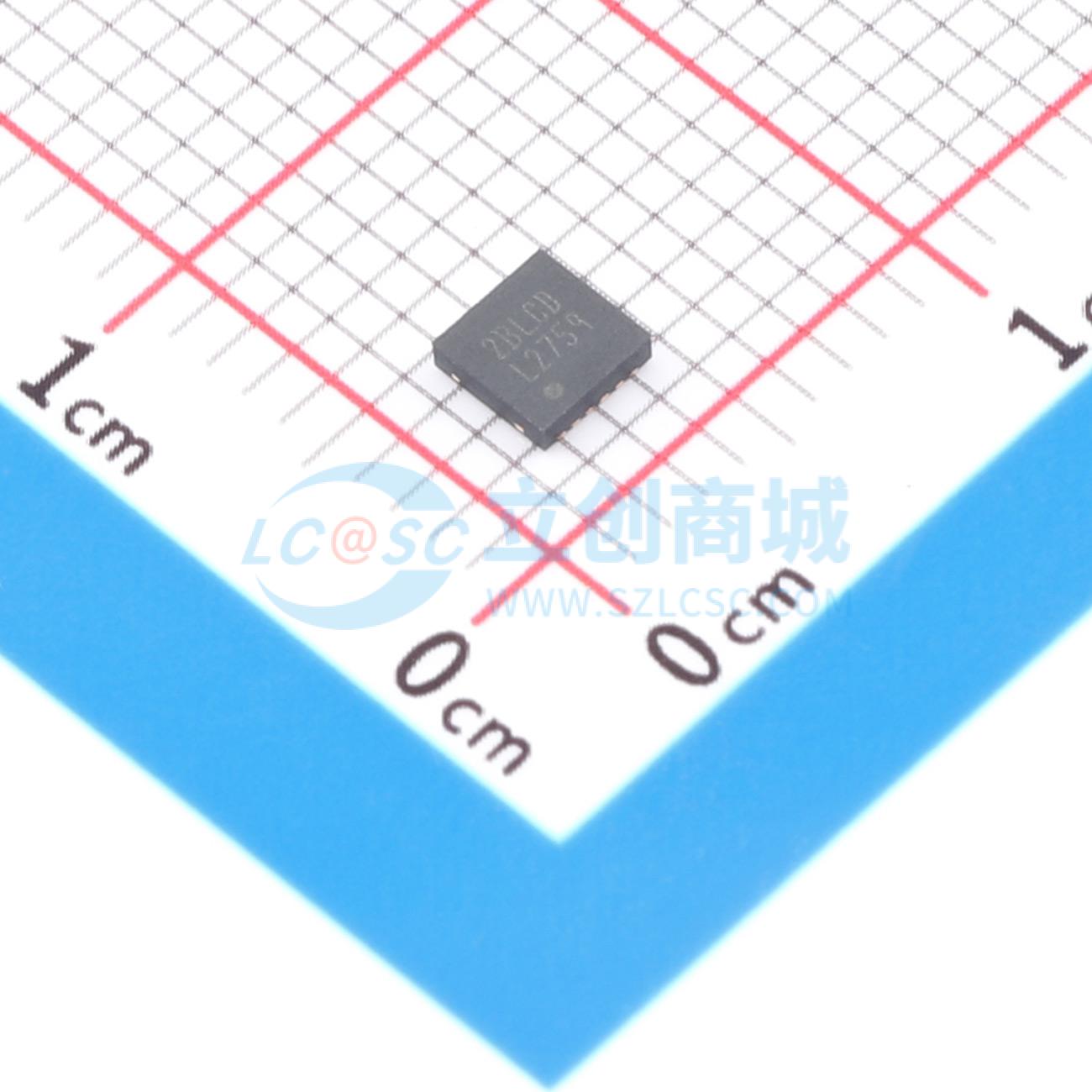

温馨提醒：图片仅供参考，商品以实物为准
LM2759SD/NOPB
具备I²C兼容接口的1A开关电容式闪光灯LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2759 具有 I2C 兼容接口、1A 开关电容器 LED 闪光灯驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2759SD/NOPB
- 商品编号
- C2678716
- 商品封装
- WSON-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | I2C | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 电荷泵 | |
| 工作温度 | -30℃~+85℃ | |
| 恒流精度 | 10% |
商品概述
LM2759是一款集成的低噪声、大电流开关电容DC/DC转换器，具有稳压电流源。该器件仅需要四个小型陶瓷电容，使整个解决方案面积小于22 mm²，高度小于1 mm。LM2759能够从单节锂离子电池驱动高达1A的负载。通过主动选择基于LED正向电压和电流要求的适当增益，可在整个输入电压范围内实现最大效率。
LED电流可以通过I²C兼容接口编程高达1A，以及八个可选择的闪光超时持续时间。一个大电流闪光LED可以以高功率闪光模式或低功率手电筒模式驱动。Strobe引脚允许通过来自相机模块的闪光使能信号切换闪光。Tx输入引脚将闪光LED电流限制为手电筒电流水平，在RF PA脉冲期间降低电池上的高负载。内部软启动电路限制了启动期间的浪涌电流。
LM2759采用小型12引脚热增强WSON封装。
优惠活动
购买数量
(1000个/圆盘，最小起订量 1 个)个
起订量：1 个1000个/圆盘
总价金额：
￥ 0.00近期成交0单
