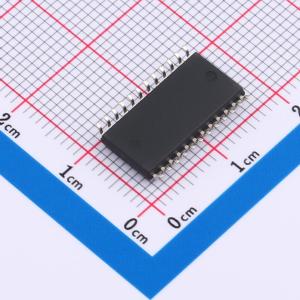

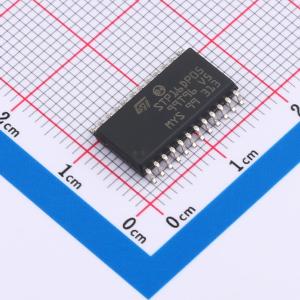

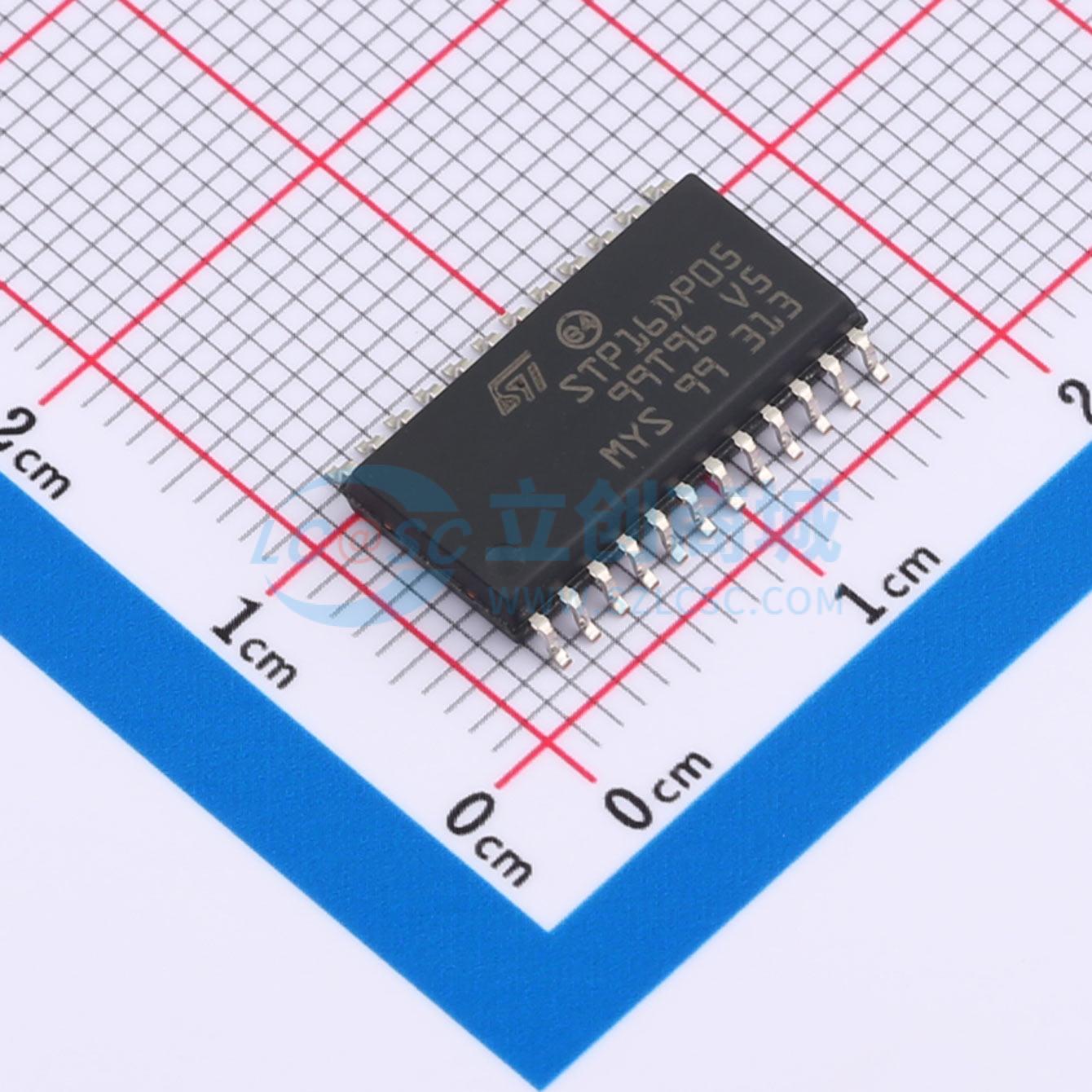

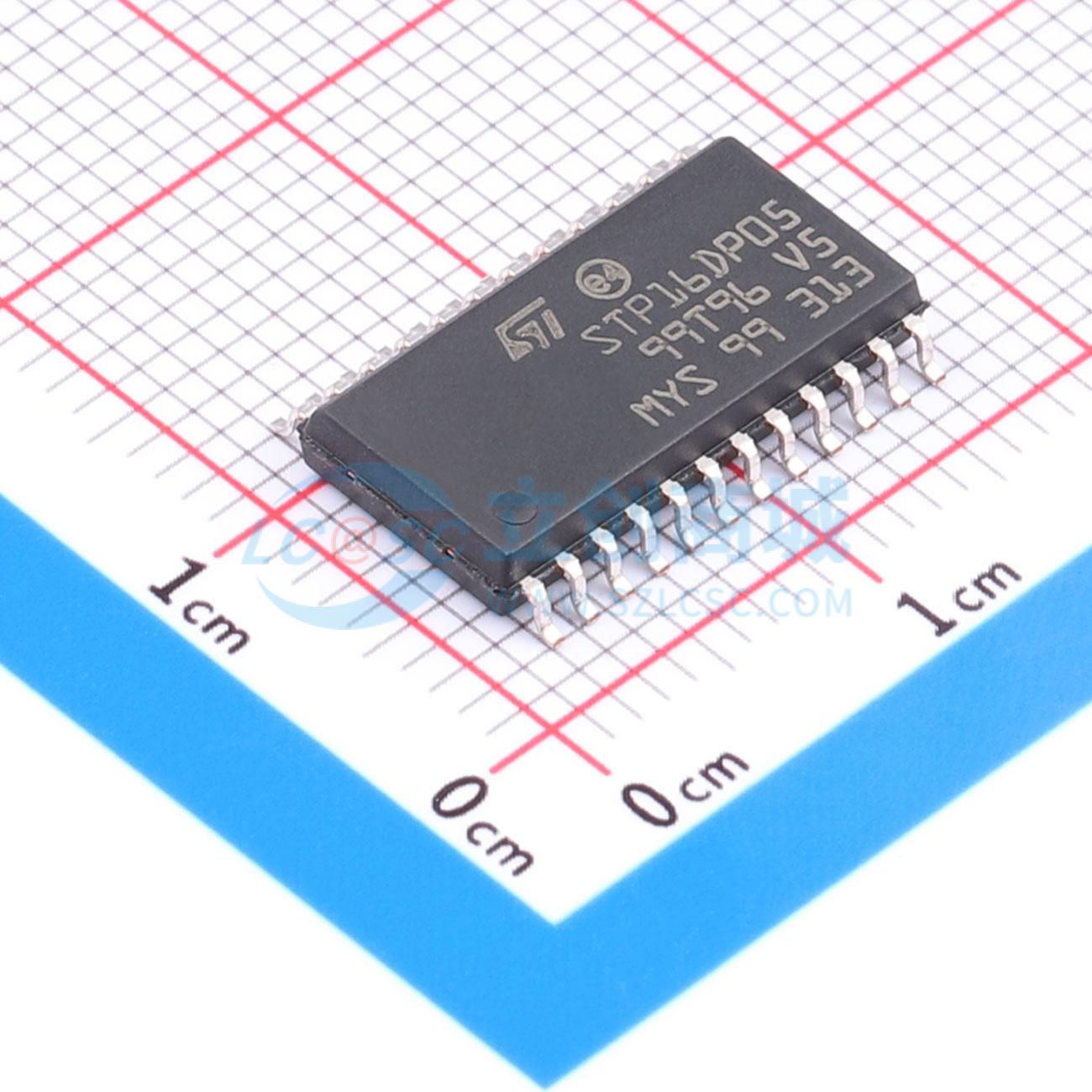

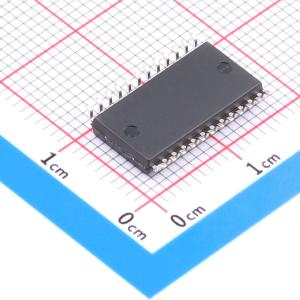

STP16DP05MTR

STP16DP05是一款单片、低电压、低电流的16位功率移位寄存器，专为LED面板显示器设计。该器件包含一个16位串行输入、并行输出的移位寄存器，其输出馈入一个16位D型存储寄存器。在输出级，设计了16个稳压电流源，可为LED提供5 - 100 mA的恒定电流。STP16DP05具备输出端LED开路和短路检测功能。它与STP16C/L596向后兼容。检测电路会检查输出线上可能出现的3种不同情况：接地短路、VO短路或线路开路。数据检测结果会加载到移位寄存器中，并通过串行输出线移出。检测功能的实现无需增加引脚数量，通过输出使能和锁存引脚（分别为DM1和DM2）的第二功能，一个专用逻辑序列可使器件进入或退出检测模式。用户可通过一个外部电阻调节STP16DP05的输出电流，从而控制LED的光强度。此外，用户还可通过OE/DM2引脚将LED的亮度从0%调节到100%。STP16DP05保证有20V的输出驱动能力，允许用户串联更多的LED。30 MHz的高时钟频率使该器件适用于高数据速率传输。3.3 V的电源对于任何与3.3 V微控制器接口的应用都非常有用。与标准TSSOP封装相比，TSSOP外露焊盘将散热能力提高了2.5倍。

• 低至3 V的低压电源
• 16个恒定电流输出通道
• 通过外部电阻调节输出电流
• 输出短路和开路错误检测
• 串行数据输入/并行数据输出
• 可驱动3.3 V微控制器
• 输出电流：5 - 100 mA
• 30 MHz时钟频率
• 采用高散热效率的TSSOP外露焊盘封装
• 2.5 kV HBM、200 V MM的ESD保护
