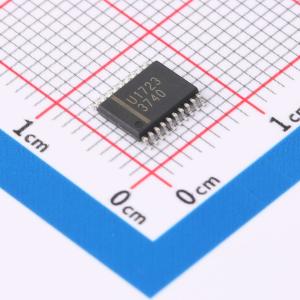

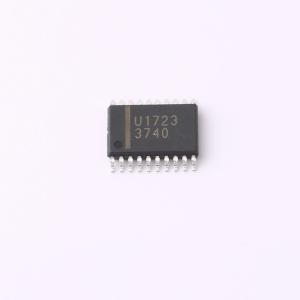

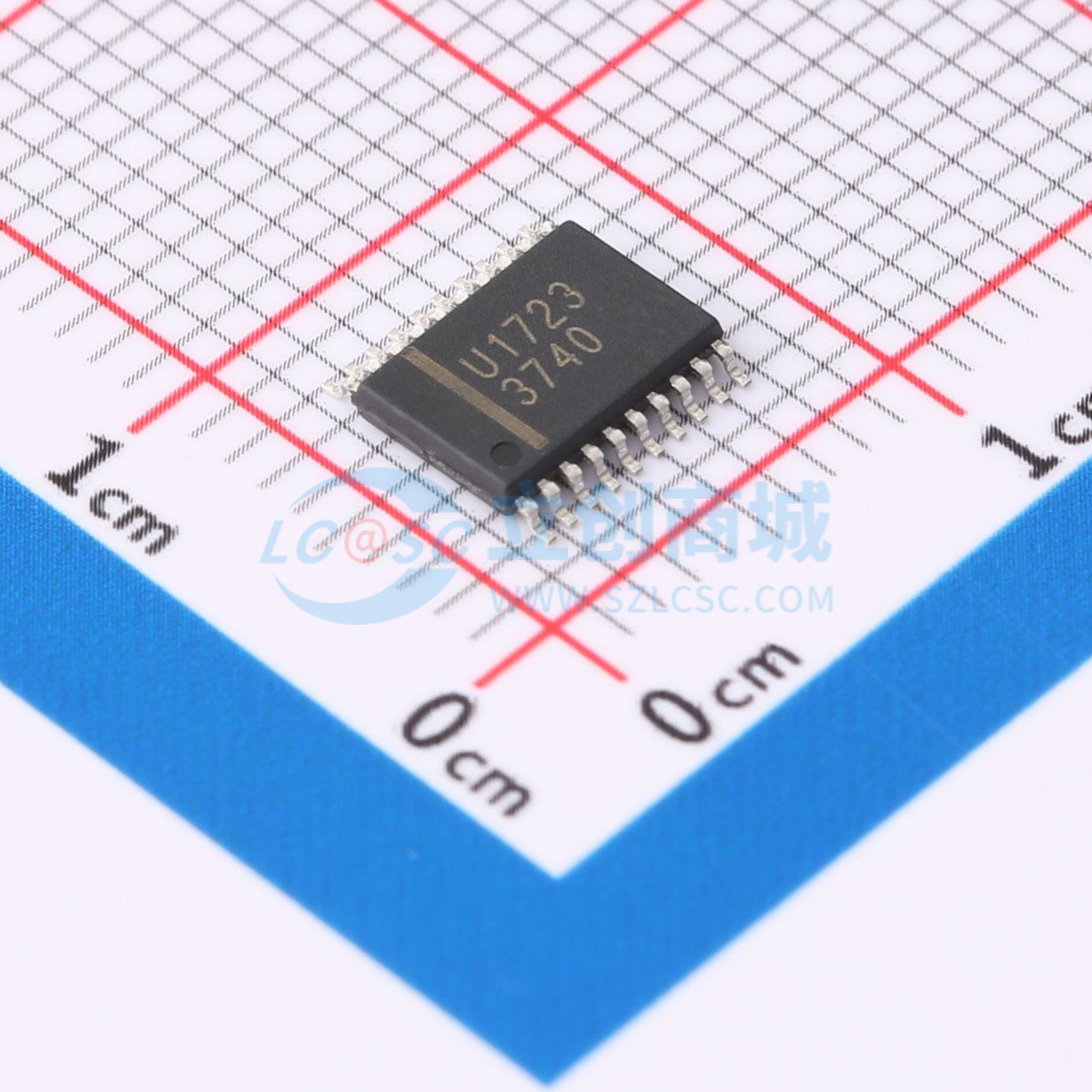

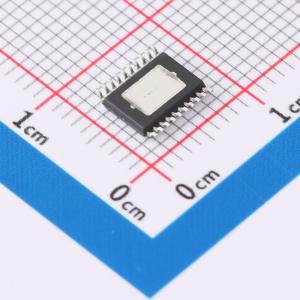

IS32FL3740-ZLA3-TR

具备独立自动呼吸功能的3x4点阵式LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IS32FL3740 是一款通用的 3x4 LED 矩阵驱动器，具有 1/12 的刷新率。该设备可以通过 I2C 兼容接口进行编程。每个 LED 可以通过 8 位 x 8 PWM 数据单独调光，允许 1024 级线性调光。IS32FL3740 具有 3 种自动呼吸模式：ABM-1、ABM-2 和 ABM-3。对于每种自动呼吸模式，都有 4 个时间特性，包括电流上升/保持/下降/关闭时间和 3 个循环特性，包括循环开始/循环结束/循环次数。每个 LED 都可以单独配置为任意一种自动呼吸模式或无呼吸模式。此外，每个 LED 的开路和短路状态都可以被检测到。IS32FL3740 将开路或短路信息存储在开-短寄存器中，允许 MCU 通过 I2C 兼容接口读取。这告知 MCU 是否存在 LED 开路或短路及其位置。IS32FL3740 的工作电压范围为 2.7V 至 5.5V，并具有非常低的关断和工作电流。它采用 eTSSOP-20 封装，在 -40°C 至 +125°C 的温度范围内工作。
品牌名称: ISSI(美国芯成)
商品型号: IS32FL3740-ZLA3-TR
商品编号: C2678709
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

IS32FL3740是一款通用的3×4 LED矩阵驱动器，循环速率为1/12。该器件可通过兼容I2C的接口进行编程。每个LED可通过8位×8 PWM数据单独调光，实现1024级线性调光。 IS32FL3740具备3种自动呼吸模式，分别记为ABM - 1、ABM - 2和ABM - 3。每种自动呼吸模式有4个时序参数，包括电流上升/保持/下降/关断时间，以及3个循环参数，包括循环开始/循环结束/循环次数。每个LED可单独配置为任意自动呼吸模式或非呼吸模式。此外，每个LED的开路和短路状态均可被检测，IS32FL3740将开路或短路信息存储在开路 - 短路寄存器中。开路 - 短路寄存器允许MCU通过兼容I2C的接口读取信息，告知MCU是否有LED开路或短路以及开路或短路LED的位置。 IS32FL3740的工作电压范围为2.7V至5.5V，具备极低的关断和工作电流。 IS32FL3740采用eTSSOP - 20封装。它在2.7V至5.5V的电压范围和 - 40℃至 + 125℃的温度范围内工作。

商品特性

电源电压范围：2.7V至5.5V
4个用于行控制的电流源输出
3个用于列扫描控制的开关电流输入
点阵中最多可驱动12个LED（3×4）
可编程的3×4（4个RGB）矩阵尺寸，具备消鬼影功能
1MHz兼容I2C接口
每个点可选择3种自动呼吸模式
自动呼吸循环具备中断引脚，可告知MCU自动呼吸循环完成
自动呼吸提供128级伽马电流、中断和状态查找寄存器
256级全局电流设置
独立的开/关控制
独立的1024级PWM控制
独立的自动呼吸模式选择
独立的开路和短路错误检测功能
芯片级联同步功能
eTSSOP - 20封装

应用领域

用于LED显示的手机和其他手持设备
游戏设备（键盘、鼠标等）
白色家电中的LED应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	1MHz
	通道数	12
	输出电流	26.3mA

	属性	参数值
	调光	PWM
	特性	短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+125℃
