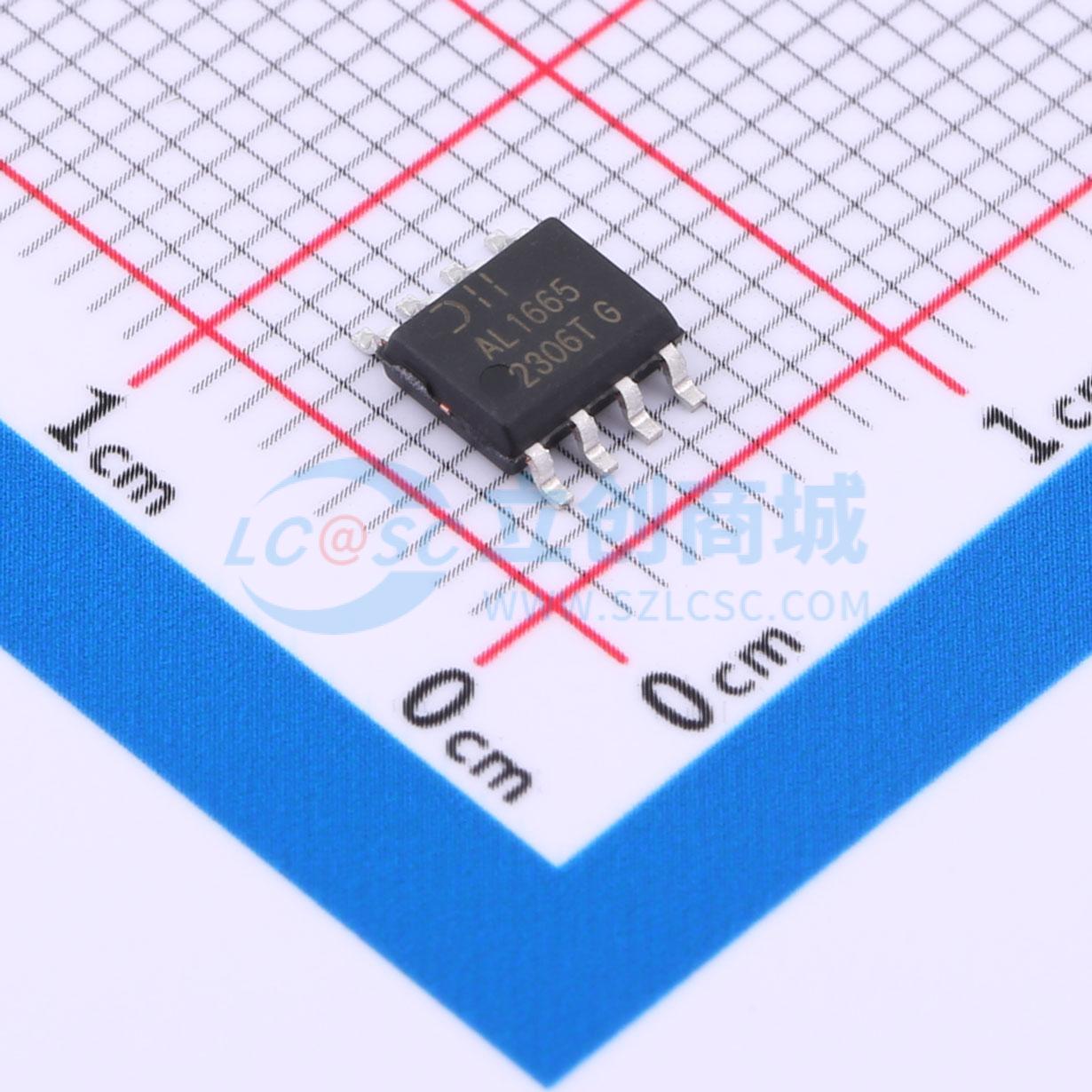

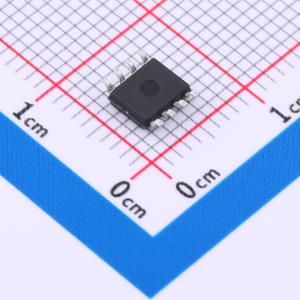

温馨提醒：图片仅供参考，商品以实物为准
AL1665S-13
高性能可调光LED控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高性能单级反激和降压-升压控制器，适用于可调光LED照明应用。是初级侧调节（PSR）控制器，无需光耦合器和次级控制电路即可提供精确的恒流（CC）调节。可在BCM模式下运行，具有低EMI和高效率，在通用输入电压下保持高功率因数（PF）和低总谐波失真（THD）。支持模拟/PWM调光模式，模拟调光范围为5%至100%，PWM调光范围为0.5%至100%（1k PWM调光频率）。具有全面的保护功能，包括欠压锁定（UVLO）、输出过压（OVP）、输出短路（OSP）、过流保护（OCP）、绕组短路、次级二极管短路、内部热折返（TFP）和过温保护（OTP）。采用SO-8（标准）封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL1665S-13
- 商品编号
- C2678652
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 8.5V~21.8V | |
| 开关频率 | 150kHz | |
| 通道数 | 1 | |
| 调光 | 模拟；PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(OSP) | |
| 拓扑结构 | 反激；升压；降压 | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 1.5% |
商品概述
AL1665是一款高性能单级反激式和降压-升压控制器，适用于可调光LED照明应用。它是一款初级侧调节（PSR）控制器，无需光耦合器和次级控制电路即可提供精确的恒流（CC）调节。它可以在边界导电模式（BCM）下运行，从而实现低电磁干扰（EMI）和高效率，并在通用输入电压下保持高功率因数（PF）和低总谐波失真（THD）。 AL1665支持模拟/PWM调光模式。当在ADIM引脚施加50mV至2.5V直流信号时，器件工作在模拟调光模式，模拟调光范围为5%至100%。当在NTC/PWM引脚施加PWM信号时，器件工作在PWM调光模式，PWM调光范围为0.5%至100%（PWM调光频率为1kHz）。 AL1665具备全面的保护功能，集成了多种保护，包括欠压锁定（UVLO）、输出过压保护（OVP）、输出短路保护（OSP）、过流保护（OCP）、绕组短路保护、次级二极管短路保护、内部热折返保护（TFP）和过温保护（OTP）。 AL1665采用SO - 8（标准）封装。
商品特性
- 无需光耦合器的初级侧调节
- 谷底开关以降低开关损耗
- 精确的CS参考电压0.4V±1.5%
- 高功率因数>0.9且低总谐波失真<20%
- 支持模拟和PWM调光
- 模拟调光范围：5%至100%
- PWM调光范围：0.5%至100%（PWM频率1kHz）
- 内部保护
- 欠压锁定（UVLO）
- 输出过压保护（OVP）
- 输出短路保护（OSP）
- 过流保护（OCP）
- 绕组短路保护
- 次级二极管短路保护
- 短路电流检测保护
- 用户可编程的基于NTC的热折返保护
- 内部热折返保护（TFP）
- 过温保护（OTP）
- 精确的LED电流变化范围
- LED电流线性调整率：±2%
- LED电流负载调整率：满载至半载±2%
- 精确的输出开路电压变化范围
- 封装：SO - 8（标准）
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 带调光功能的通用LED照明驱动器
- 通用恒流源
- LED背光驱动器
- 智能LED照明
