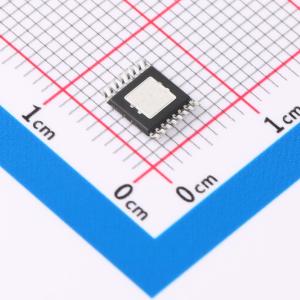

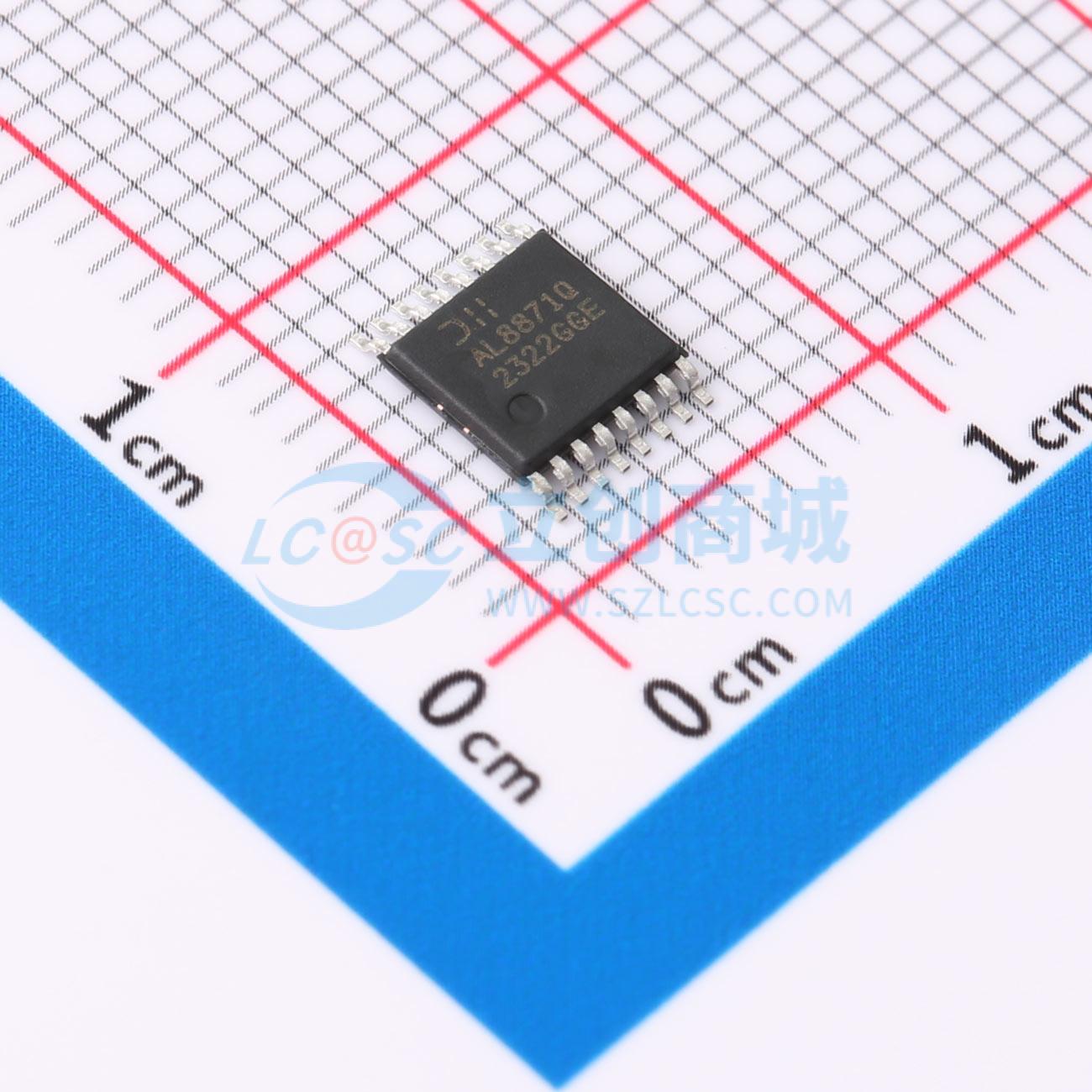

AL8871QT16E-13

60V升降压LED控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于驱动外部MOSFET以驱动大电流LED的LED驱动器和控制器IC。升降压拓扑控制器使其能够有效地控制串联LED的电流。60V的耐压能力使其可用于广泛的应用，并能驱动超过15个串联LED。是一种改进的滞环控制器，采用专利控制方案，提供高精度的输出电流。通过直流控制和高频PWM控制可实现高精度调光。使用两个引脚进行故障诊断。一个标志输出突出显示故障，而多级状态引脚提供有关确切故障的更多信息。已通过AEC-Q100 1级认证，符合汽车应用要求，支持生产件批准程序（PPAP）。
品牌名称: DIODES(美台)
商品型号: AL8871QT16E-13
商品编号: C2678626
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.315克(g)

商品参数

商品概述

AL8871Q是一款LED驱动器控制IC，用于驱动外部MOSFET以驱动大电流LED。升降压拓扑控制器使其能够高效控制串联LED的电流。60V耐压使其可用于广泛的应用场景，能驱动超过15个串联LED。 AL8871Q是一款改进的滞回控制器，采用正在申请专利的控制方案，可提供高精度的输出电流。通过直流控制和高频PWM控制可实现高精度调光。 AL8871Q使用两个引脚进行故障诊断。标志输出可突出显示故障，而多级状态引脚可提供有关确切故障的更多信息。 AL8871Q已通过AEC-Q100 1级认证，符合汽车应用标准，支持生产件批准程序（PPAP）。

商品特性

通过AEC-Q100 1级认证
宽输入电压范围：5V至60V
工作频率高达1MHz
模拟调光范围：10%至100%
500Hz时PWM调光分辨率达1000:1
使用TCTRL实现LED电流的高温控制
异常操作故障报告
过温关断
采用热增强型TSSOP-16EP封装
完全无铅，完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

汽车日行灯
汽车前照灯
汽车雾灯
汽车内饰灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	5V~60V
	开关频率	300kHz~1MHz
	通道数	1
	输出电压	60V

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)
	拓扑结构	降压-升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
