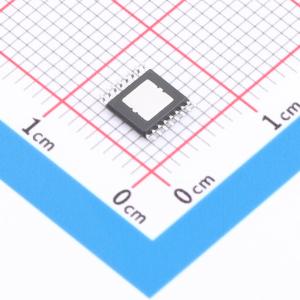

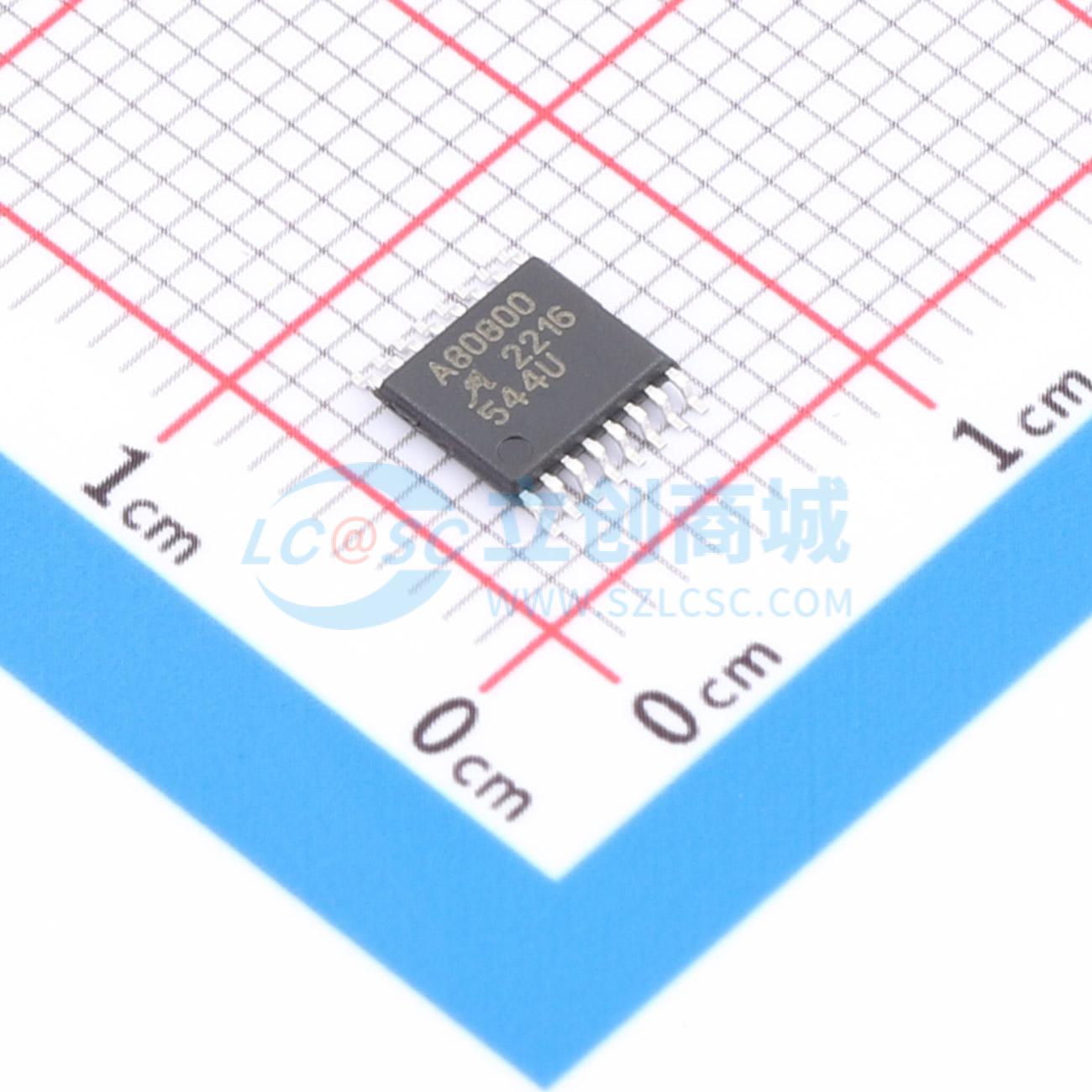

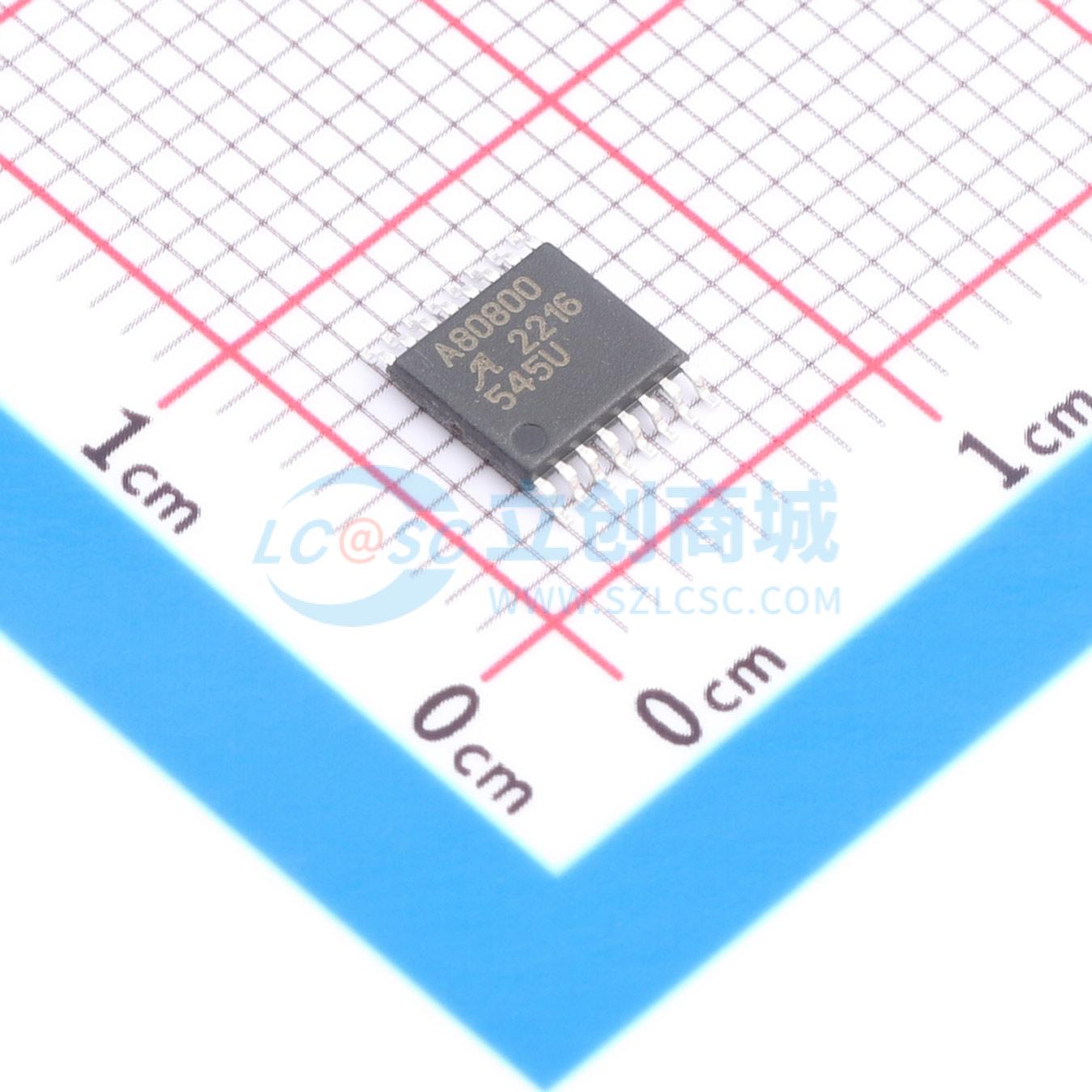

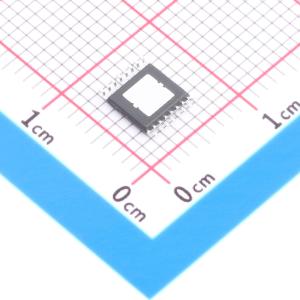

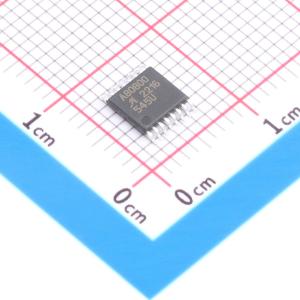

ALT80800KLPATR

ALT80800是一款同步降压开关稳压器，可提供恒流输出以驱动高功率LED。它集成了高端和低端N沟道DMOS开关，用于DC - DC降压转换。采用逐周期、受控导通时间方法输出真正的平均电流。 输出电流可通过外部电流检测电阻由用户选择。输出电压会自动调整，以驱动单串中不同数量的LED，从而确保系统实现最佳效率。 当使能EN引脚时，可通过PWM引脚处的直接逻辑输入脉冲宽度调制（PWM）信号实现LED调光。或者，当PWM引脚为高电平时，在EN引脚施加PWM信号，可为传统控制模块实现“斩波电池”PWM调光。 此外，模拟调光输入（ADIM引脚）可用于，例如，校准LED电流或结合外部NTC热敏电阻实现热折返功能。 ALT80800采用16引脚TSSOP封装（后缀LP），带有裸露焊盘以增强散热性能。

• 符合AEC - Q100标准
• 电源电压4.5至55 V
• 在工作温度范围内最大输出电流为2.0 A
• 集成高端和低端MOSFET：典型值分别为200 mΩ / 150 mΩ
• 真正的平均输出电流控制
• 内部控制环路补偿
• 集成5 V、14 mA LDO稳压器，用于外围电路
• 通过PWM引脚或EN引脚调光，在200 Hz时可低至0.1%
• 模拟调光（ADIM引脚），用于亮度校准和热折返
• 低功耗关断（典型值1 μA）
• 逐周期电流限制
• 低电平有效故障标志输出
• 低VIN工作时的LED开路故障屏蔽设置
• 欠压锁定（UVLO）和热关断保护
• 开关频率抖动，以改善电磁兼容性（EMC）
• 具备强大的保护功能，可防止：
  • 相邻引脚间短路
  • 引脚对地短路
  • 元件开路/短路故障

• 汽车照明
  • 日间行车灯
  • 前后雾灯
  • 转向/刹车灯
  • 阅读灯
  • 可调光车内灯
