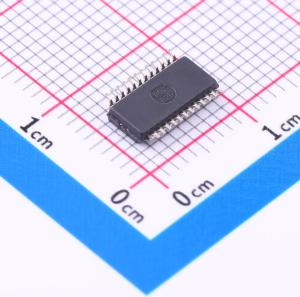

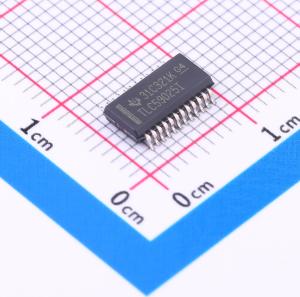

温馨提醒：图片仅供参考，商品以实物为准

TLC59025IDBQR

低功耗16通道恒流下沉式LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC59025 具有 3.0-5.5V 电源电压的低功耗 16 通道恒流 LED 灌流驱动器
品牌名称: TI(德州仪器)
商品型号: TLC59025IDBQR
商品编号: C2678684
商品封装: SSOP-24-150mil
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

TLC59025 器件适用于 LED 显示和 LED 照明应用。TLC59025 包含一个 16 位移位寄存器和数据锁存器，它们将串行输入数据转换为并行输出格式。TLC59025 输出级有 16 个稳流端口，可提供均匀且恒定的电流，从而驱动各种变频型号的 LED。TLC59025 用于 LED 显示应用（例如 LED 面板）的系统设计中，具有出色的灵活性和器件性能。用户可通过外部电阻 R_ext 将输出电流从 3mA 调节到 45mA，从而灵活地控制 LED 的光强度。TLC59025 在输出端口可提供最高 17V 的电压。另外，30MHz 的高时钟频率可满足大容量数据传输的系统要求。串行数据通过 SDI 传送到 TLC59025，在移位寄存器中移位，然后通过 SDO 传送出去。LE 可以将移位寄存器中的串行数据锁存到输出锁存器。OE 使输出驱动器可以灌入电流。

商品特性

16 个恒流输出通道
业界通用的 IOUT 与外部电阻比匹配
恒定的输出电流不随负载电压变化而变化
输出电流精度：
- 通道间： <±5%（最大值）
- IC 间： <±6%（最大值）
恒定输出电流范围：3mA 至 45mA
可通过外部电阻器调节输出电流
可实现快速的输出电流响应，OE（最小值）：100ns
30MHz 时钟频率
施密特触发器输入
3.0V 至 5.5V 电源电压
热关断可提供过热保护
ESD 性能：1kV HBM

应用领域

游戏机/娱乐
通用 LED 应用
LED 显示系统
标牌 LED 照明
白色家电

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	30MHz
	通道数	16
	输出电流	45mA

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	恒流精度	6%
