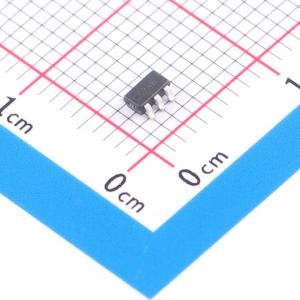

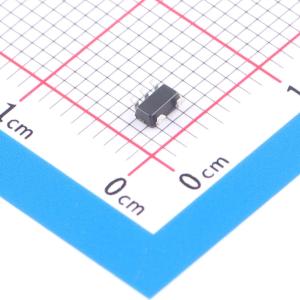

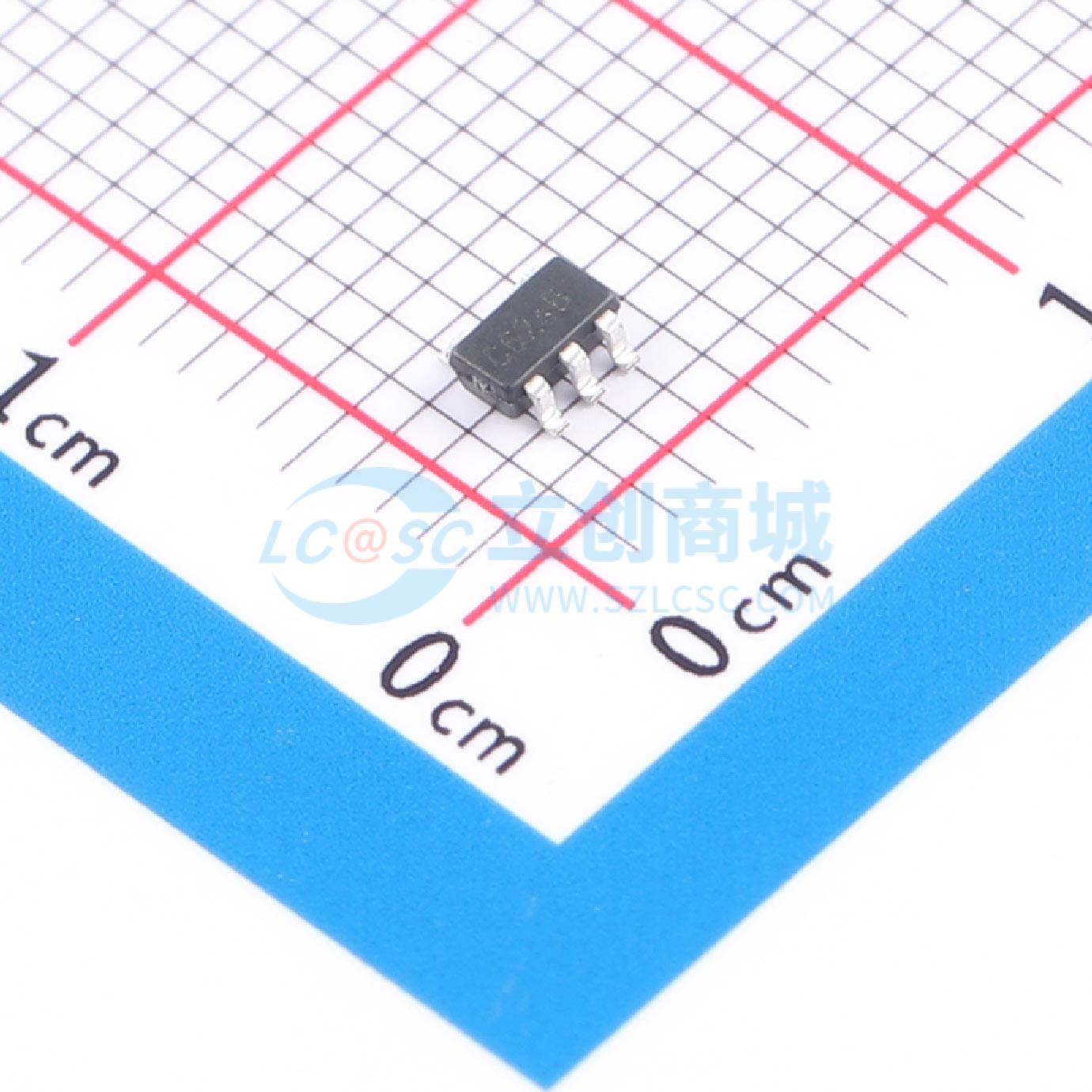

AL8807AW5-7
高效、低 EMI、宽模拟调光范围，36V、1A/1.3A 降压型 LED 驱动器
SMT扩展库PCB免费打样
- 描述
- 是一款降压型 DC/DC 转换器，用于以恒定电流驱动 LED。该器件可以在 6V 至 36V 的电压源下串联驱动多达 9 个白色高亮度 LED。具有扩展的 CTRL 引脚电压范围，将其模拟调光范围增加到大于 10:1。改进的模拟调光范围使其适用于各种需要宽模拟调光范围的照明应用。以高达 1MHz 的频率进行开关，并控制上升和下降时间以减少 EMI。这允许使用小尺寸的外部组件，从而最小化所需的 PCB 面积。最大输出电流通过连接在 VIN 和 SET 输入引脚之间的外部电阻器设置。内置过温保护，因此如果发生故障，设备将自动关闭，并仅在其结温冷却后重新启动。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL8807AW5-7
- 商品编号
- C2678580
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~36V | |
| 开关频率 | 700kHz~1MHz | |
| 通道数 | 1 | |
| 调光 | 模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
| 电压-?供电（最高） | 36V |
| 安装类型 | 表面贴装型 |
| 频率 | 700kHz |
| 电流-输出/通道 | 1A（开关） |
| 电压-输出 | 40V |
| 内部开关 | 是 |
| 输出数 | 1 |
| 电压-供电（最低） | 6V |
| 封装/外壳 | SC-74A，SOT-753 |
| 拓扑 | 降压 |
| 工作温度 | -40°C ~ 125°C（TJ） |
| 供应商器件封装 | SOT-25 |
| 调光 | 模拟 |
| 类型 | DC DC 稳压器 |
| 应用 | - |
