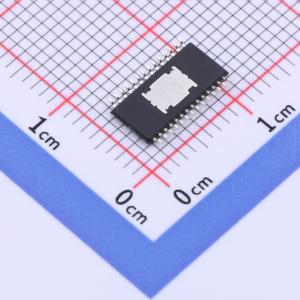

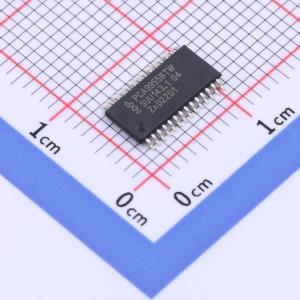

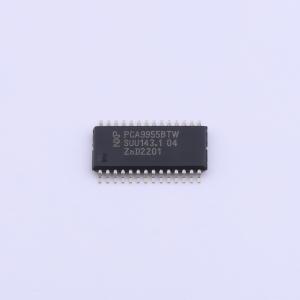

温馨提醒：图片仅供参考，商品以实物为准
PCA9955BTWJ
16通道Fm+ I²C总线、57 mA恒流LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是I²C-bus控制的16通道恒流LED驱动器，针对娱乐产品中57 mA红/绿/蓝/琥珀色（RGBA）LED的调光和闪烁进行了优化。每个LED输出都有自己的8位分辨率（256步）固定频率单独PWM控制器，工作频率为31.25kHz，占空比可在0%至100%之间调节。还有一个8位分辨率（256步）的组PWM控制器，固定频率为122Hz，频率可在15Hz至每16.8秒之间调节，占空比可在0%至99.6%之间调节。每个LED输出可以关闭、打开（无PWM控制）、设置为其单独PWM控制器值或同时设置为单独和组PWM控制器值。工作电源电压范围为3V至5.5V，恒流灌电流LED输出允许LED电源最高为20V。输出峰值电流可通过8位线性DAC在225μA至57mA之间调节
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA9955BTWJ
- 商品编号
- C2678563
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 31.25kHz~1MHz | |
| 通道数 | 16 | |
| 输出电流 | 57mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；I2C | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+105℃ | |
| 恒流精度 | 4% |
| 电压-?供电（最高） | 5.5V |
| 安装类型 | 表面贴装型 |
| 频率 | - |
| 电流-输出/通道 | 65mA |
| 电压-输出 | - |
| 内部开关 | 是 |
| 输出数 | 16 |
| 电压-供电（最低） | 3V |
| 封装/外壳 | 28-SOIC（0.173"，4.40mm 宽）裸露焊盘 |
| 拓扑 | - |
| 工作温度 | -40°C ~ 85°C（TA） |
| 供应商器件封装 | 28-HTSSOP |
| 调光 | - |
| 类型 | 线性 |
| 应用 | 背光 |
