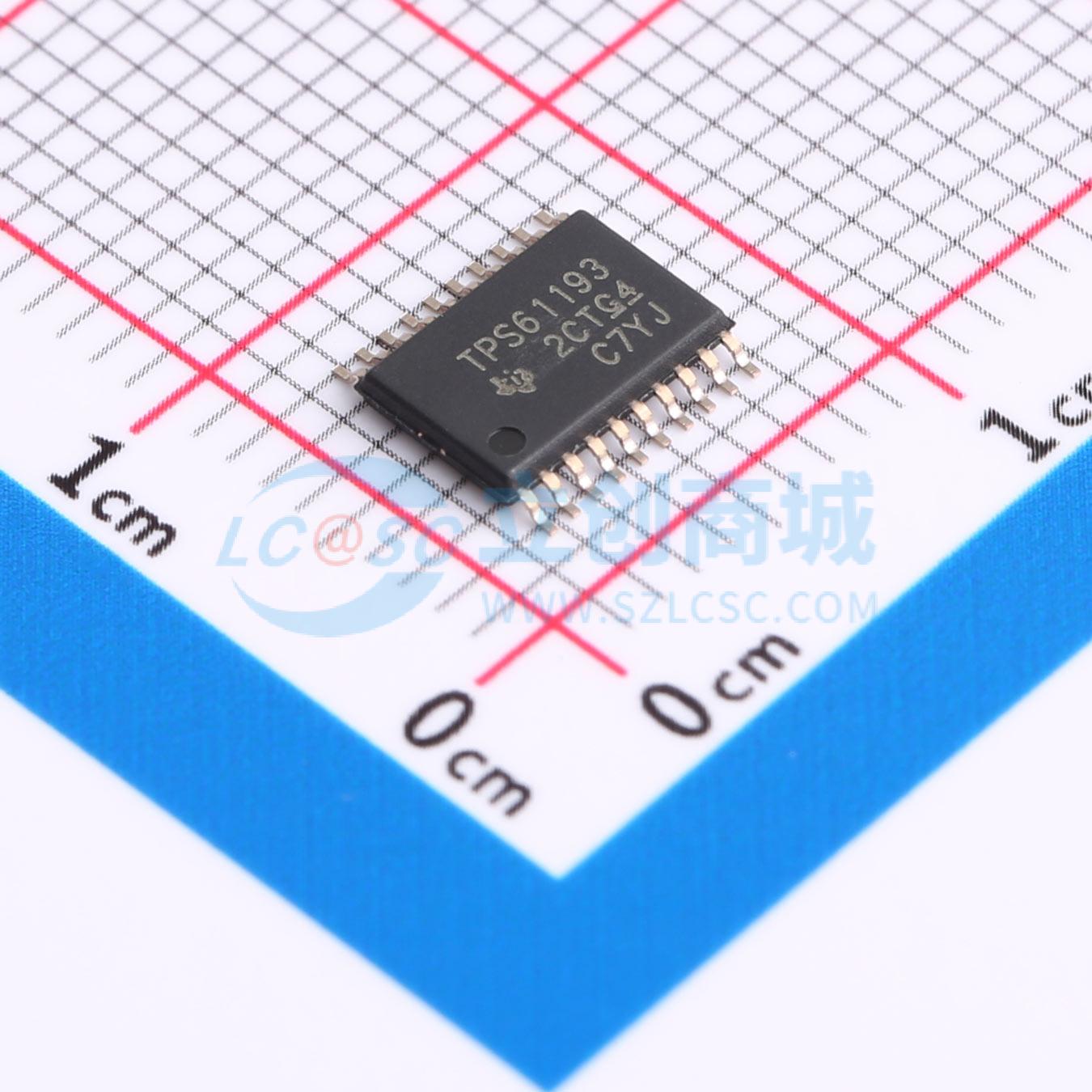

温馨提醒：图片仅供参考，商品以实物为准

TPS61193PWPR

TPS61193 高性能三通道 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61193 低 EMI、高性能 3 通道 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS61193PWPR
商品编号: C2678560
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	升压；SEPIC
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%

商品概述

TPS61193 是一款高效、低 EMI、易于使用的 LED 驱动器，可灵活支持各类应用。该器件具有三路高精度电流阱，可组合在一起使用，以提高电流能力。

TPS61193 配备的集成式 DC-DC 转换器支持升压和 SEPIC 工作模式。转换器可基于 LED 电流阱余量电压提供自适应输出电压控制。该特性可在所有条件下将电压调节到能够满足需要的最低水平，从而更大限度降低功耗。对于 EMI 控制，DC-DC 转换器支持针对开关频率进行扩频以及使用专用引脚实现外部同步。

TPS61193 具有 4.5V 至 40V 的宽输入电压范围，可为各种不同应用提供可靠支持。TPS61193 集成了丰富的故障检测功能。对于 100Hz 输入 PWM 频率，该器件支持高达 10 000:1 的 PWM 亮度调光比率。

商品特性

输入电压工作范围：4.5V 至 40V
三路高精度电流阱，电流匹配度为 1%（典型值）
LED 灯串电流高达 100mA/通道，输出可在外部合并，从而提高电流能力
在 100Hz 时具有 10 000:1 的高调光比
用于 LED 灯串电源的集成升压/SEPIC 转换器，输出电压高达 45V
开关频率为 300kHz 至 2.2MHz
开关同步输入
扩频，以实现更低的 EMI
丰富的故障检测功能，包括故障输出、输入电压 OVP、UVLO 和 OCP、开路和短路 LED 故障检测、热关断保护
有效减少外部组件数

应用领域

控制面板中的工业背光系统
工业 PC
测试和测量设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~40V
	开关频率	300kHz~2.2MHz
	通道数	3
	输出电压	6V~45V
	输出电流	100mA
