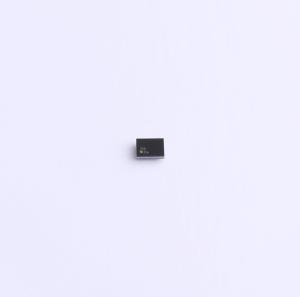

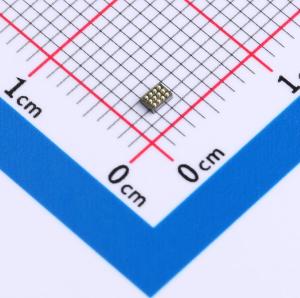

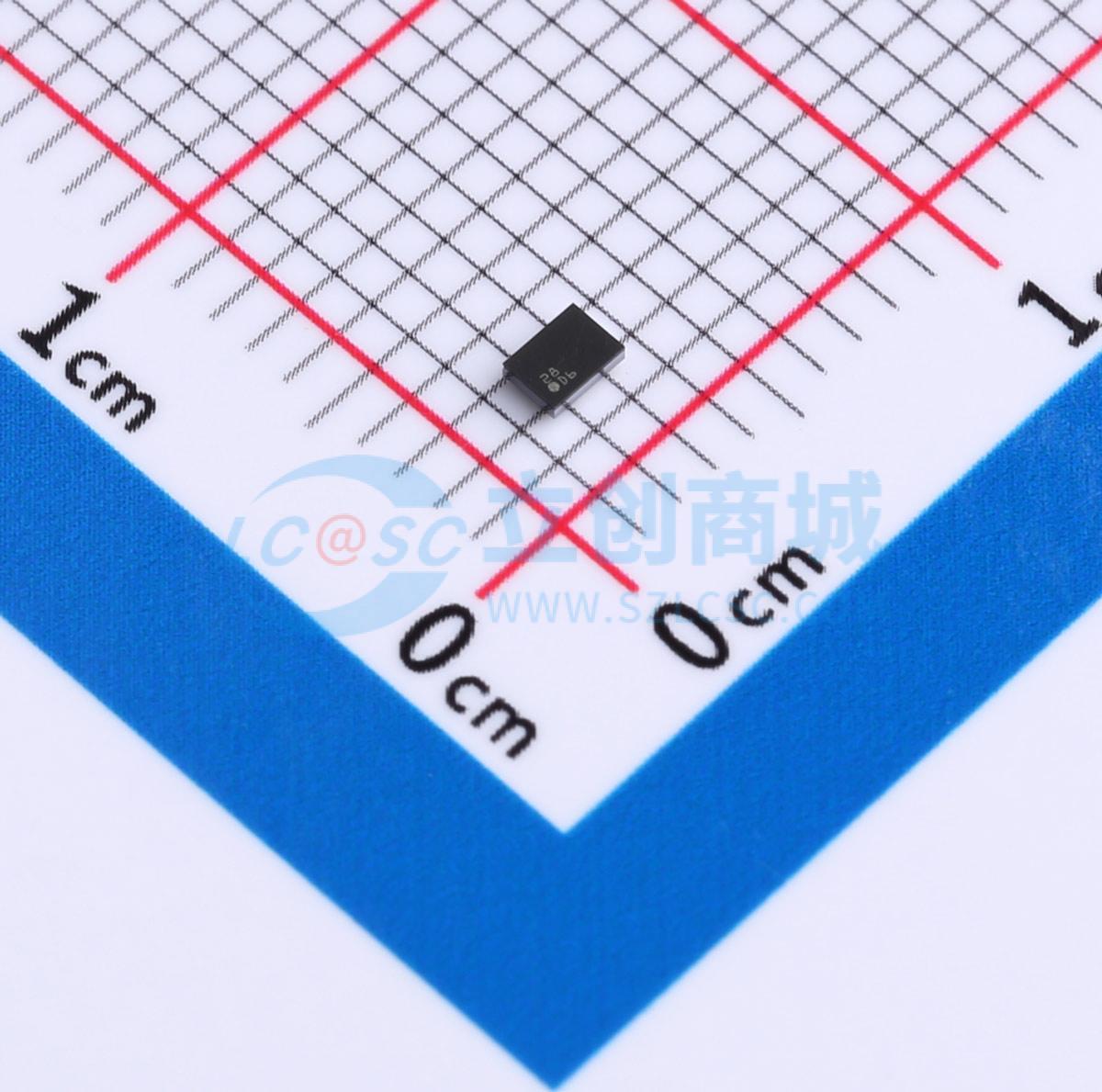

温馨提醒：图片仅供参考，商品以实物为准

LM3630ATMX

LM3630A 高效双灯串白光发光二极管(LED) 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3630A LM3630A 高效双串白光 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: LM3630ATMX
商品编号: C2678552
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

LM3630A是一款电流模式升压转换器，为每串具有10个LED的两个灯串供电并控制其中的电流。可通过一个I²C兼容接口完成设定。最大LED电流可在5mA至28.5mA的范围内调节。在任一指定的最大LED电流情况下，可使用256个指数或线性调光步长来进一步调节LED亮度。此外，可启用脉宽调制(PWM)亮度控制，以实现通过一个逻辑电平PWM信号来调整LED电流。可在500kHz时设定升压开关频率以实现低开关损耗性能，或者在1MHz时使用微型半高电感器。可将这些频率的偏移设定为10%。在16V，24V，32V或40V时可设定过压保护以适应多种LED配置以及肖特基二极管/输出电容器组合的需要。此器件在2.3V至5.5V的运行电压范围和 -40°C至 +85°C的温度范围内运转。LM3630A采用超小型12焊锡凸点DSBGA封装。

商品特性

驱动多达2灯串LED（每个灯串有10个串联的LED）
效率高达87%
8位I²C兼容可编程指数或线性亮度控制
针对内容自适应亮度控制(CABC)操作的脉宽调制(PWM)亮度控制
每个灯串的单独电流控制
针对LED的真正关断隔离
内部软启动限制了浪涌电流
2.3V至5.5V的宽输入电压范围
自适应净空
可编程16V/24V/32V/40V过压保护
具有可选额外偏移的500kHz或1MHz的可选升压频率
半高12焊锡凸点芯片级球栅阵列(DSBGA)封装
解决方案尺寸32mm²

应用领域

智能手机LCD背光LCD + 键盘照明

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.3V~5.5V
	开关频率	500kHz；1MHz
	通道数	2
	输出电流	28.5mA；28.5mA

	属性	参数值
	调光	PWM；I2C
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	1%
