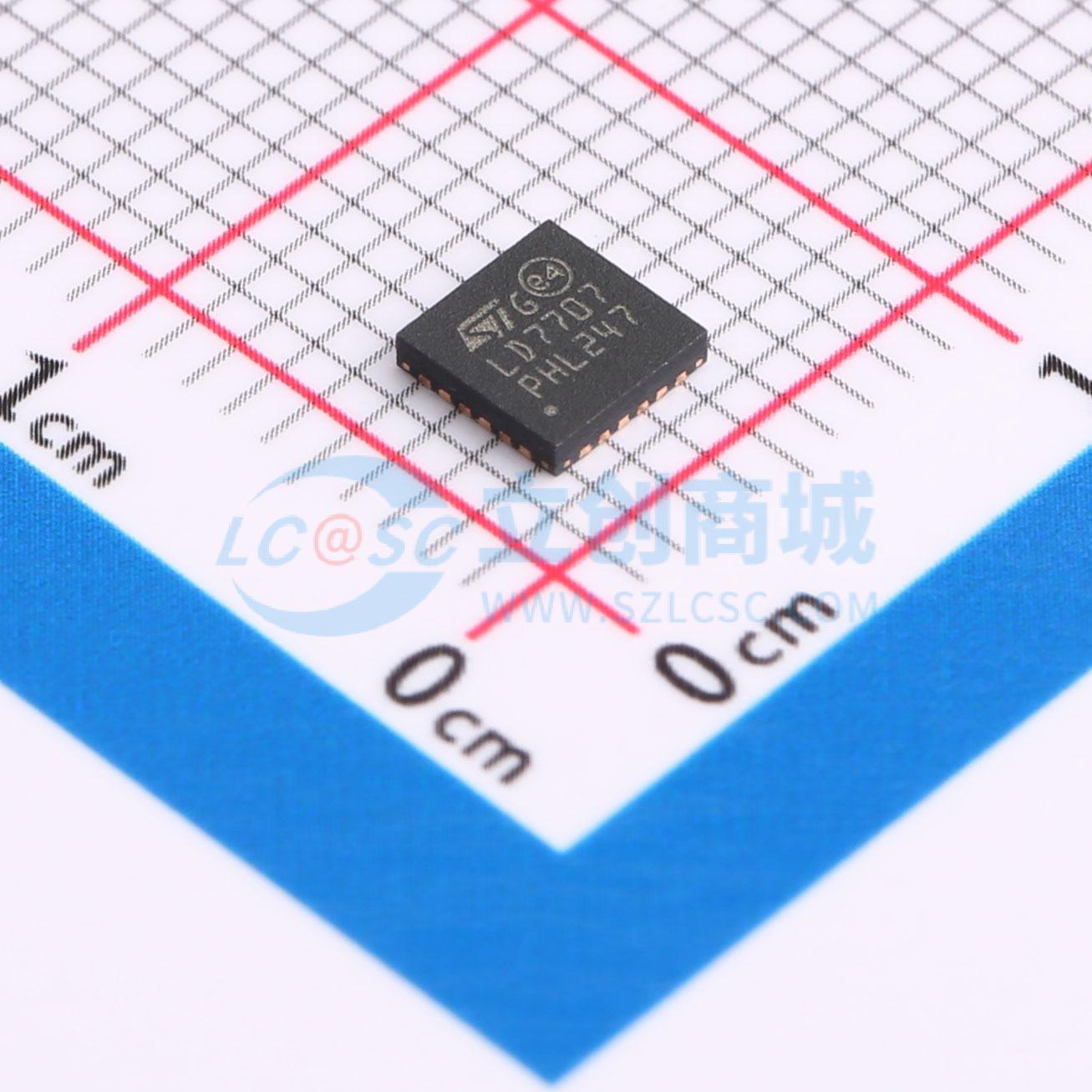

温馨提醒：图片仅供参考，商品以实物为准
LED7707TR
带升压调节器的6路LED驱动器，用于LCD面板背光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有升压调节器的LED驱动器，6排85 mA，用于LCD面板背光
- 品牌名称
- ST(意法半导体)
- 商品型号
- LED7707TR
- 商品编号
- C2678559
- 商品封装
- VFQFPN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~36V | |
| 开关频率 | 250kHz~1MHz | |
| 通道数 | 6 | |
| 输出电压 | 36V | |
| 输出电流 | 85mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2% |
商品概述
LED7707由一个高效单片升压转换器和六个受控电流发生器（行）组成，专门用于为LCD面板背光源中的LED阵列供电。该器件可处理高达36 V的输出电压（即每行10个白光LED）。 这些电流发生器可通过外部编程，最大灌电流可达85 mA，并可通过PWM信号进行调光（可处理1 kHz下1%的调光占空比）。该器件能够检测并处理LED开路和短路故障，并使未使用的行处于浮空状态。提供基本保护功能（输出过压、内部MOSFET过流和热关断）。
商品特性
- 升压部分
- 4.5 V至36 V输入电压范围
- 内部功率MOSFET
- 用于器件供电的内部+5 V LDO
- 高达36 V输出电压
- 恒定频率峰值电流模式控制
- 250 kHz至1 MHz可调开关频率
- 多器件应用的外部同步功能
- 轻载时的脉冲跳跃节能模式
- 可编程软启动
- 可编程过压保护（OVP）
- 使用陶瓷输出电容时稳定
- 热关断
- 背光源驱动部分
- 六行，最大电流能力为85 mA（可调）
- 行禁用选项
- 最小调光导通时间小于10 μs
- 行与行之间电流匹配精度为±2%
- LED故障（开路和短路）检测
应用领域
- LCD显示器和电视面板
- PDA面板背光源
- GPS面板背光源
