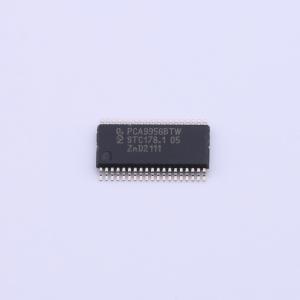

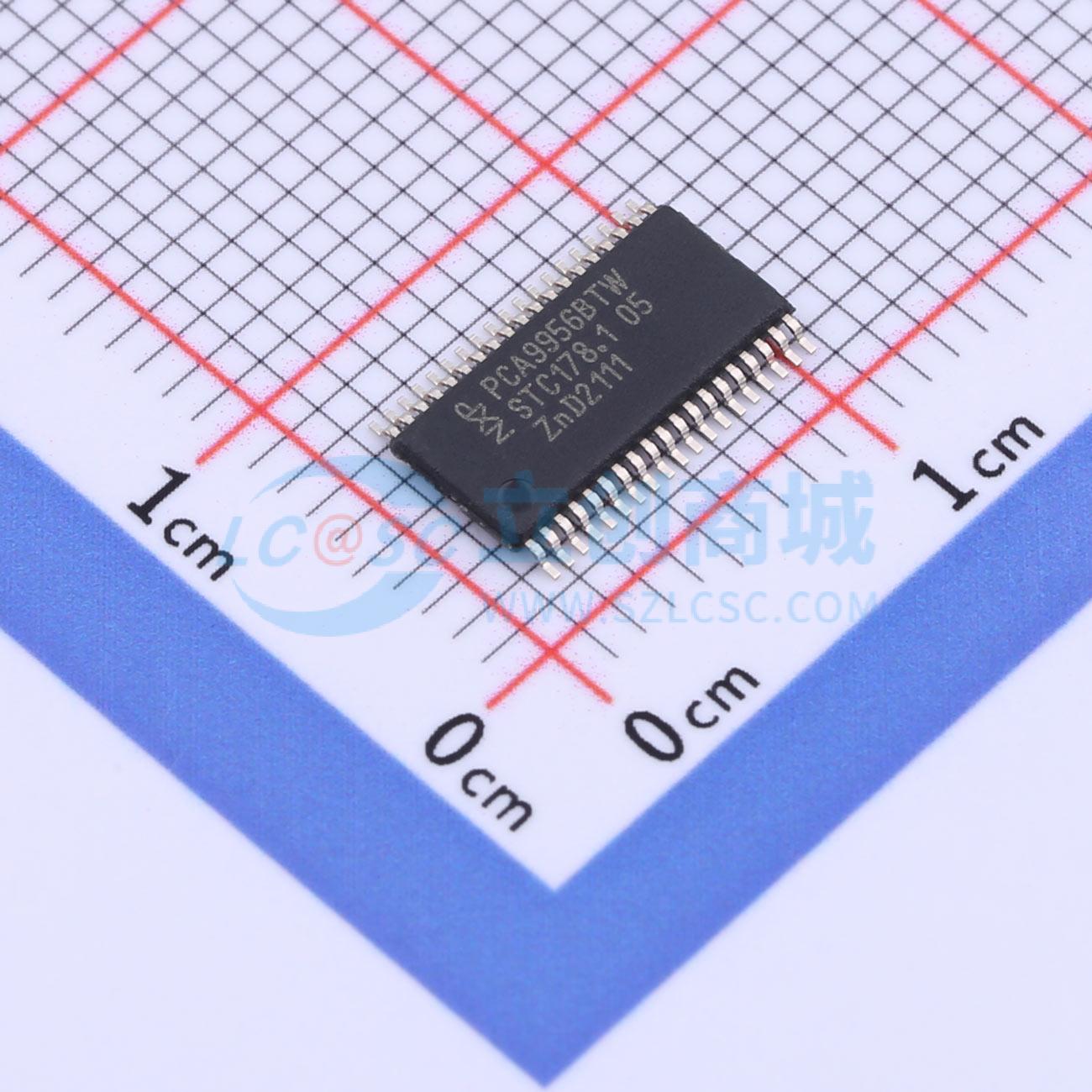

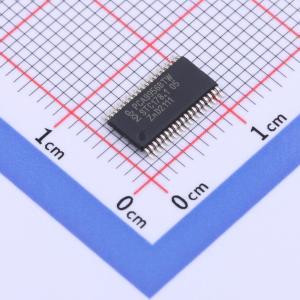

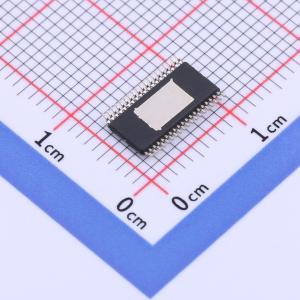

PCA9956BTWY

24通道Fm+ I2C总线，57mA/20V恒流LED驱动器

描述

是一款 I²C 总线控制的 24 通道恒流 LED 驱动器，专为娱乐产品中的调光和闪烁 57 mA 红/绿/蓝/琥珀色 (RGBA) LED 而优化。每个 LED 输出都有自己的 8 位分辨率（256 步）固定频率独立 PWM 控制器，工作频率为 31.25 kHz，占空比可在 0% 至 99.6% 之间调节，允许将 LED 设置为特定亮度值。一个额外的 8 位分辨率（256 步）组 PWM 控制器具有 122 Hz 的固定频率和 15 Hz 至每 16.8 秒一次的可调频率，占空比可在 0% 至 99.6% 之间调节，用于以相同值对所有 LED 进行调光或闪烁。每个 LED 输出可以关闭、打开（无 PWM 控制）、设置为其单独的 PWM 控制器值或同时设置为单独和组 PWM 控制器值。该驱动器的工作电源电压范围为 3V 至 5.5V，恒流灌电流 LED 输出允许 LED 电源最高为 20V。输出峰值电流可通过 8 位线性 DAC 在 225 μA 至 57 mA 之间调节

品牌名称

NXP(恩智浦)

商品型号

PCA9956BTWY

商品编号

C2678558

商品封装

TSSOP-38-EP​

包装方式

编带

商品毛重

0.38克(g)
