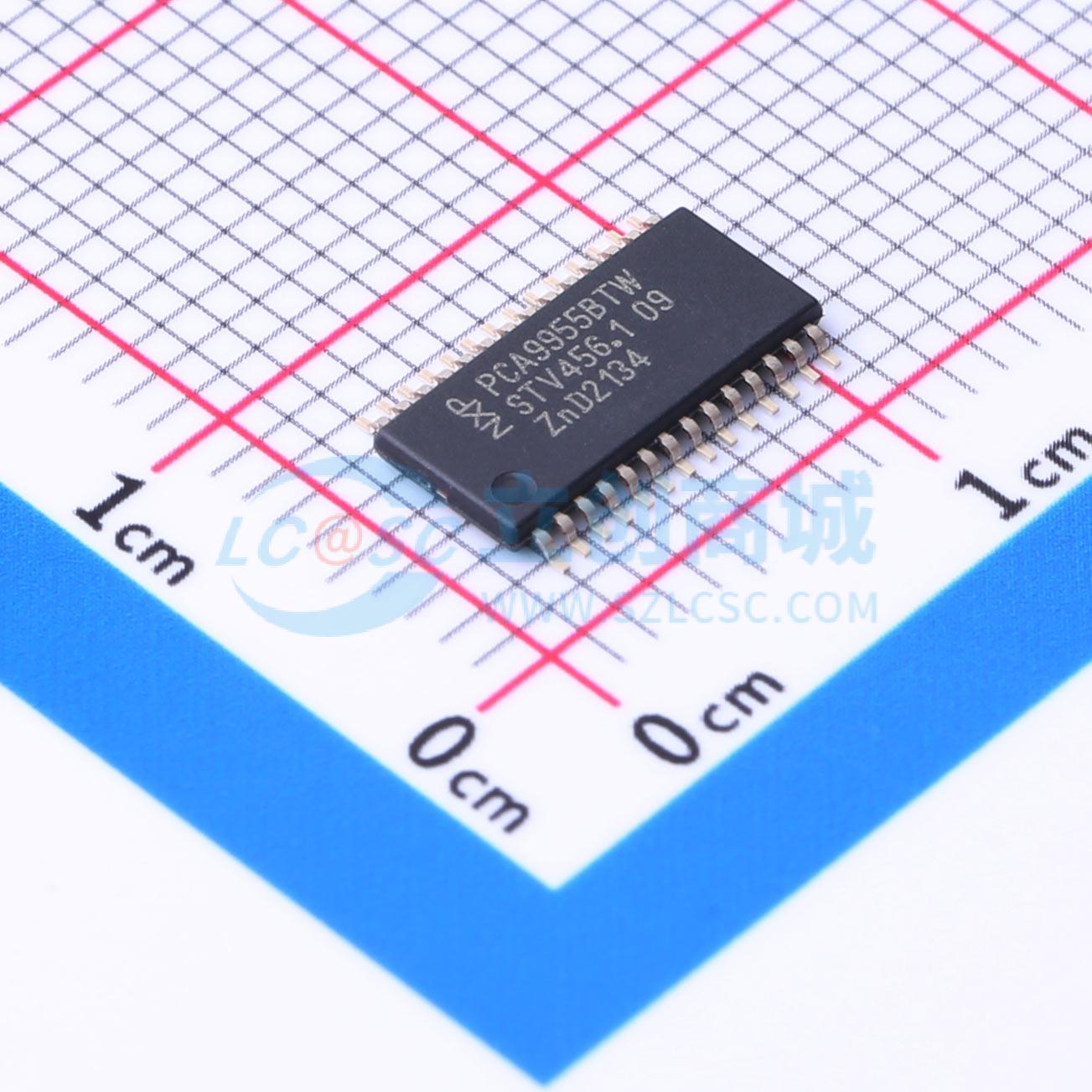

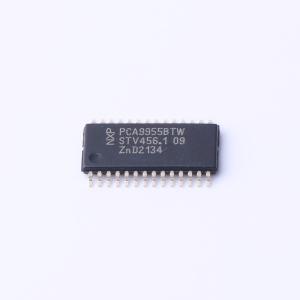

PCA9955BTW/Q900J

16通道Fm+ I²C总线、57 mA恒流LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是I²C-bus控制的16通道恒流LED驱动器，针对娱乐产品中57 mA红/绿/蓝/琥珀色（RGBA）LED的调光和闪烁进行了优化。每个LED输出都有自己的8位分辨率（256步）固定频率单独PWM控制器，工作频率为31.25kHz，占空比可在0%至100%之间调节。还有一个8位分辨率（256步）的组PWM控制器，固定频率为122Hz，频率可在15Hz至每16.8秒之间调节，占空比可在0%至99.6%之间调节。每个LED输出可以关闭、打开（无PWM控制）、设置为其单独PWM控制器值或同时设置为单独和组PWM控制器值。工作电源电压范围为3V至5.5V，恒流灌电流LED输出允许LED电源最高为20V。输出峰值电流可通过8位线性DAC在225μA至57mA之间调节
品牌名称: NXP(恩智浦)
商品型号: PCA9955BTW/Q900J
商品编号: C2678554
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.36克(g)

商品参数
