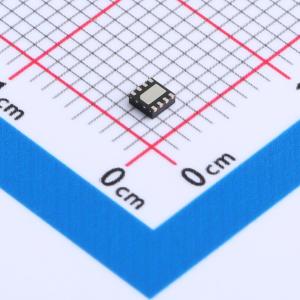

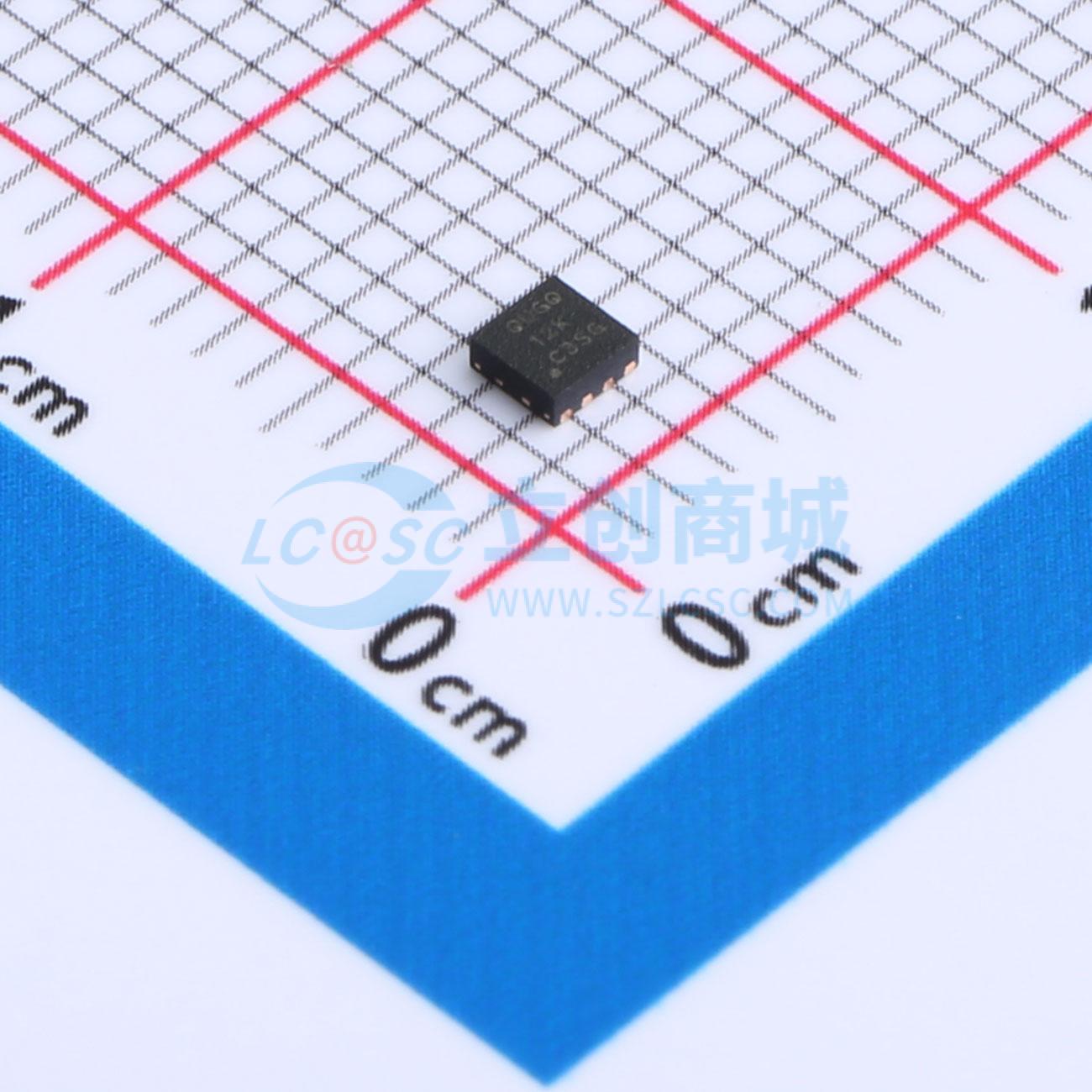

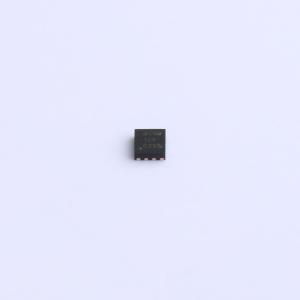

温馨提醒：图片仅供参考，商品以实物为准

TPS62172QDSGRQ1

具有DCS-Control功能的3V到17V 0.5A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62172-Q1 采用 2x2 QFN 封装的 3-17V 0.5A 汽车类降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62172QDSGRQ1
商品编号: C2650337
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

TPS6217x-Q1 系列是一款简单易用的同步降压直流/直流转换器，针对高功率密度的应用进行了优化。该器件的开关频率典型值高达2.25MHz，允许使用小型电感，利用DCS-Control™拓扑技术提供快速瞬态响应并实现高输出电压精度。此器件具有3V至17V宽运行输入电压范围，非常适用于由锂离子或其它电池以及12V中间电源轨供电的系统。其输出电压为0.9V至6V，支持高达0.5A的持续输出电流（使用100%占空比模式）。通过配置使能引脚和开漏电源正常状态引脚也可以实现电源排序。在节能模式下，器件可根据输入电压(VIN)生成约17μA的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。在关断模式下，此器件会关闭且关断期间的流耗少于2μA。此器件分为可调和固定输出电压型号，采用2mm×2mm (DSG) 8引脚WSON封装。

商品特性

适用于汽车电子应用，符合AEC-Q100标准
器件温度等级： -40°C至125°C的运行结温范围
器件人体放电模式(HBM) 静电放电(ESD) 分类等级H2
器件组件充电模式(CDM) ESD分类等级C4B
输入电压范围：3V至17V
输出电流高达500mA
可调输出电压范围为0.9V至6V
固定输出电压版本
无缝省电模式转换
静态电流典型值为17μA
电源正常输出
100%占空比模式
短路保护
过热保护
与TPS62160-Q1引脚对引脚兼容
采用2×2mm WSON-8封装
借助WEBENCH电源设计器并使用TPS62170-Q1创建定制设计方案

应用领域

汽车类12V导轨式电源
同轴电缆供电POL电源
摄像机模块、视频模块
低压降稳压器(LDO)

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	3.3V
	输出电流	500mA
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
