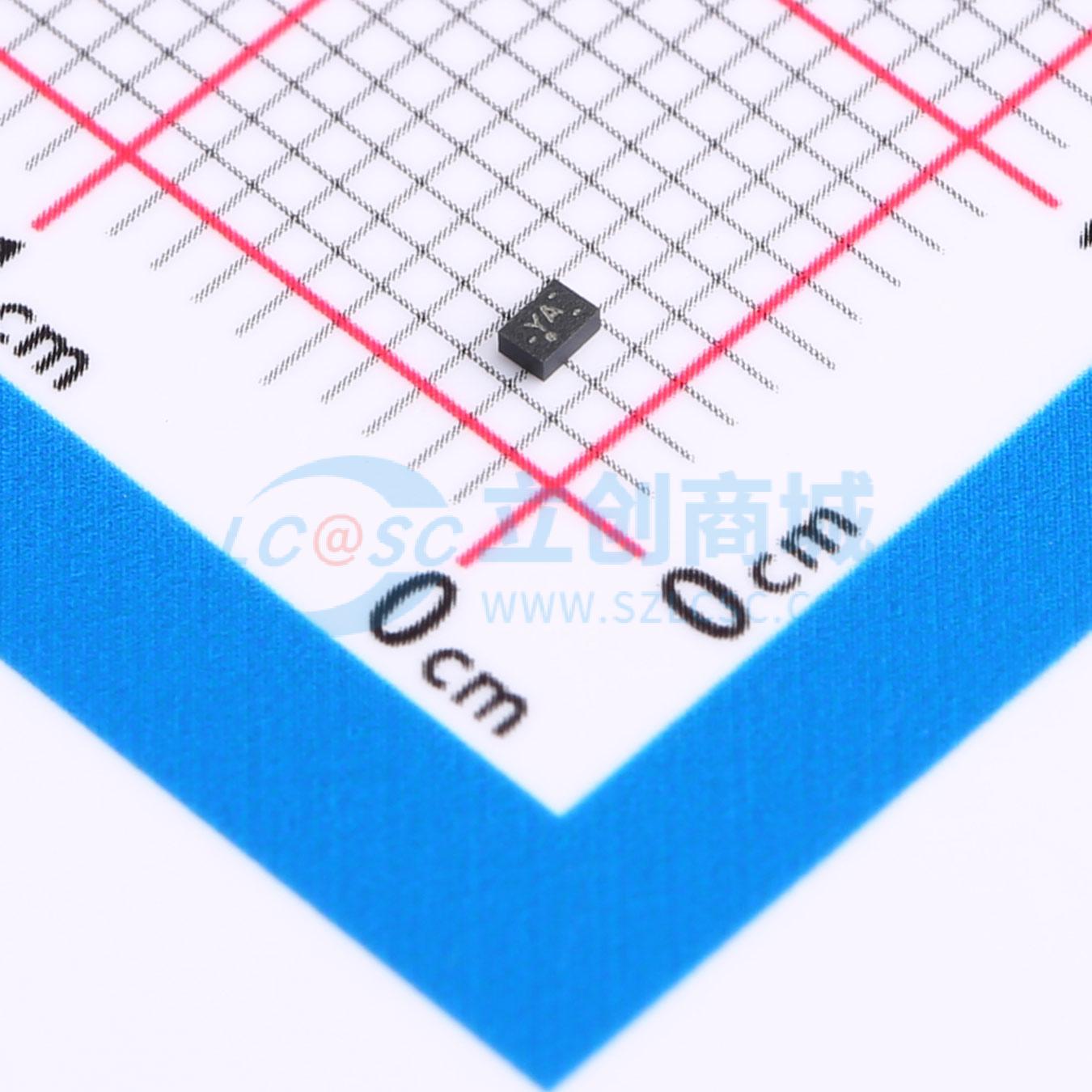

温馨提醒：图片仅供参考，商品以实物为准
TPS62733DRYR
用于超低功耗无线应用的降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62733 用于超低功耗无线应用的具有旁路模式的降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62733DRYR
- 商品编号
- C2650370
- 商品封装
- SON-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1.9V~3.9V | |
| 输出电压 | 2.3V | |
| 输出电流 | 100mA | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TPS62730 是一款适用于低功耗无线应用的高频同步降压DC-DC 转换器。此器件已经过优化，可为低于1GHz 和2.4GHz 的低功耗无线RF 收发器及片上系统(SoC) 解决方案供电。TPS62730 通过高效的降压转换来降低TX 和RX 模式下的电池供电流耗。此器件可提供高达100mA 输出电流，允许使用低成本的微型片式电感和电容。此器件的输入电压范围为1.9V至3.9V，支持多种锂化合物电池（例如，Li-SOCl2、Li-SO2、Li-MnO2）和双节碱性电池。
商品特性
- 输入电压范围 (VIN)：1.9V 至3.9V
- 超低功耗旁路模式下的电流典型值为30nA
- DC-DC 静态电流典型值为25μA
- 内部反馈分压器断开
- VIN 和 VOUT 之间的旁路开关电阻典型值为2.1Ω
- 自动从DC-DC 切换到旁路模式
- 高达3MHz 的开关频率
- DC-DC 效率高达95%
- 开漏状态输出STAT
- 峰值输出电流高达100mA
- 固定输出电压：1.9V、2.05V、2.1V 和2.3V
- 小型外部输出滤波组件（2.2μH 电感 + 2.2μF 电容）
- 针对低输出纹波电压进行了优化
- 小型1 × 1.5 × 0.6mm³ USON 封装
- 12mm² 最小分辨率尺寸
应用领域
- CC2540 Bluetooth低能耗片上系统解决方案
- 低功耗无线应用
- RF4CE，计量
