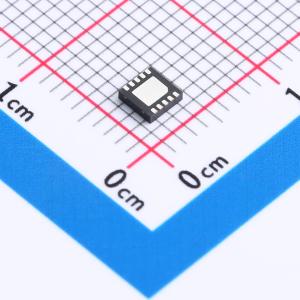

LM10011SDX/NOPB

LM10011 是一款用于控制直流/直流 (DC/DC) 转换器输出电压的精密数字可编程器件。 LM10011 输出的直流电流与 6 位或 4 位输入字成正比。 通过将 IDAC_OUT 引脚连接至稳压器的反馈节点，可以将稳压器输出电压调整为用户设置的范围和分辨率。 随着输入字递增计数，根据转换器中反馈电阻的值适当调高输出电压。 可通过外部电阻来编程 IDAC_OUT 引脚的启动电流，以覆盖 0 至 56.4μA 电流范围（分辨率为 4 位）。MODE 引脚允许通过 4 位并行 VID 接口或 6 位接口（包含高 3 位和低 3 位 VID 代码）对器件进行编程。 LM10011 专用于针对 VID（电压识别）应用编程各类 DC/DC 转换器。

• 1.0% 输出电流精度（1°C 至 100°C）
• 1.25% 输出电流精度（-40°C 至 125°C）
• 输入电压范围：2.97V 至 5.5V
• 引脚可选 VID 格式（6 位或 4 位）
• 16 种可选的启动电流
• 精密使能端支持自定义 UVLO
• SON-10 3mm×3mm 封装尺寸、0.5mm 间距封装与 LM10010 兼容

• 宽带、网络互联及无线通信
• 笔记本电源解决方案
• 便携式仪器
• 电池供电类设备
• 为具有 6 位或 4 位 4 引脚 VID 接口的数字负载供电
