温馨提醒：图片仅供参考，商品以实物为准

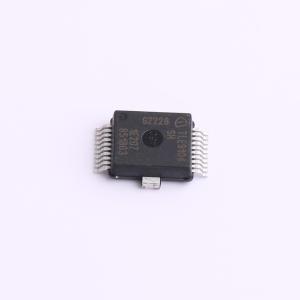

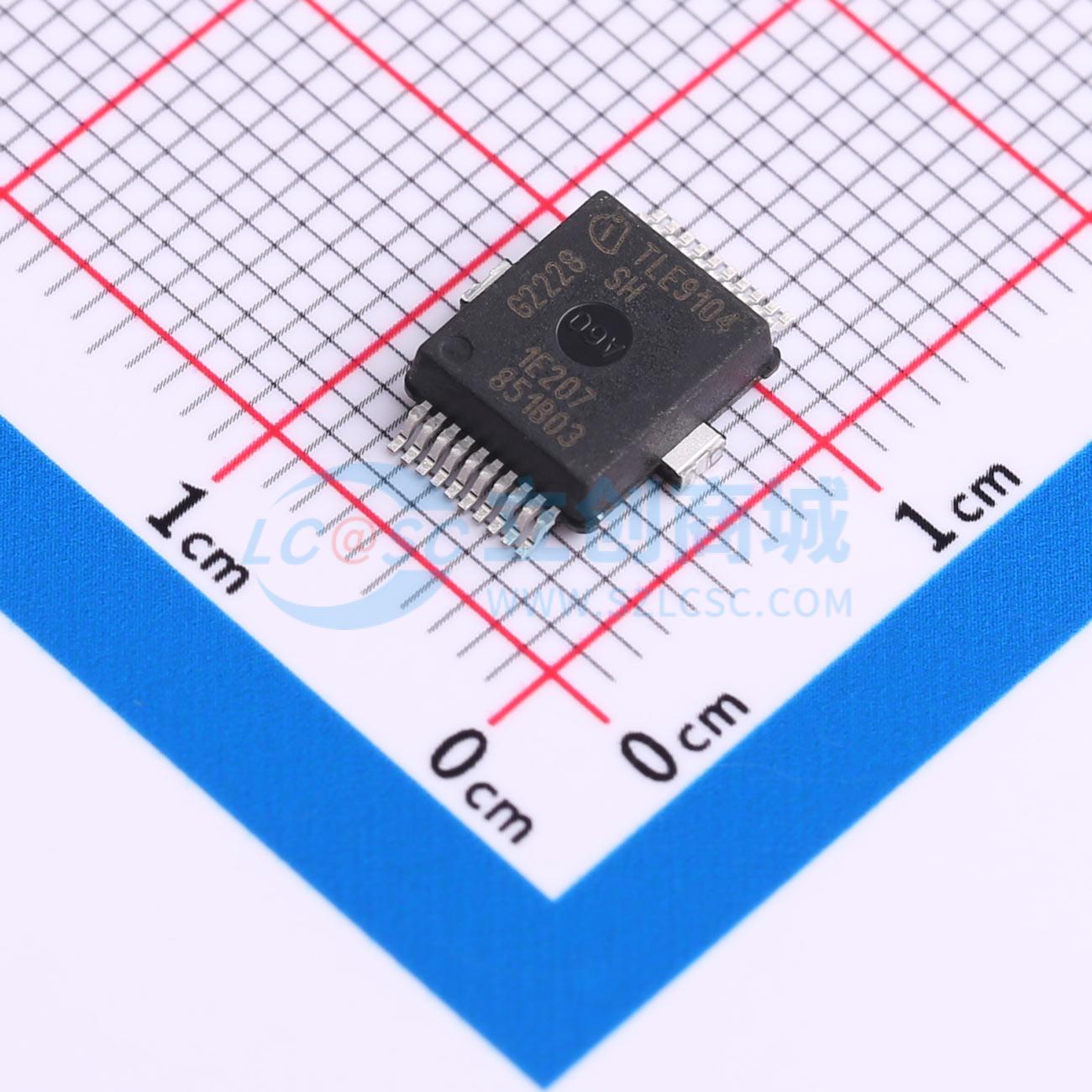

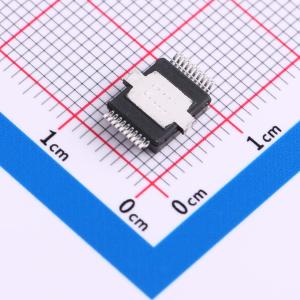

TLE9104SH
智能四通道动力系统开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件是用于汽车动力系统的四通道低侧开关，具有四个开漏DMOS输出级。它通过嵌入式保护功能进行保护，并设计用于汽车动力系统应用。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE9104SH
- 商品编号
- C2650386
- 商品封装
- BFSOP-20-EP-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | - | |
| 配置 | - | |
| 漏源电压(Vdss) | - | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | - | |
| 工作电压 | - | |
| 高侧偏置电压(Vbs) | - |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | - | |
| 隔离电压(Vrms) | - | |
| 耗散功率(Pd) | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；热保护；短路保护；带使能 |
商品概述
采用智能功率技术（SPT）的四路低端开关，具备四个漏极开路DMOS输出级。TLE9104SH受嵌入式保护功能保护，专为汽车动力系统应用而设计。输出级可通过并行输入直接控制，用于PWM应用（例如汽油多端口喷射），也可通过SPI控制。
商品特性
- 可配置过流保护
- 过温保护
- 开路负载检测
- 接地短路检测
- 静电放电（ESD）保护
- 16位SPI（用于诊断和控制）
- 绿色产品（完全无铅）
- 通过AEC认证
应用领域
- 汽车动力系统应用
- 用于电感和电阻性执行器（如喷油器、电磁阀和继电器）的驱动IC
