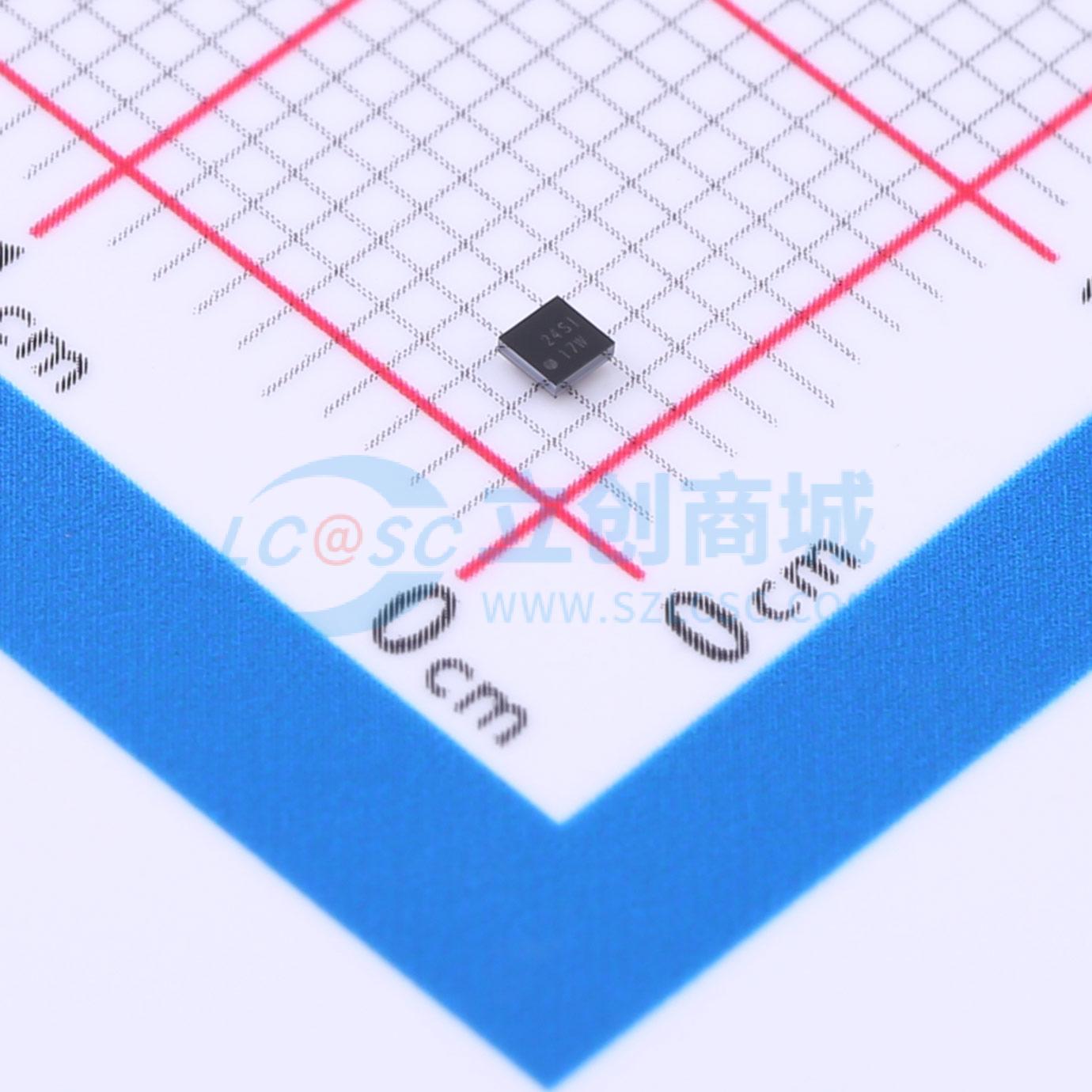

TPD2S300YFFR

TPD2S300 是一种单芯片 USB Type-C 端口保护解决方案，可提供针对 CC1 和 CC2 引脚的 20V V_BUS 短路过压保护和 IEC ESD 保护。

自从 USB Type-C 连接器发布以来，市场上有很多不符合 USB Type-C 规格的产品和配件，如在 V_BUS 线路上提供 20V 电压的 USB Type-C 电力输送适配器。且 USB Type-C 连接器引脚靠近，机械扭转、滑动、碎屑和水气等可能导致 20V V_BUS 与 CC 引脚短路。

这些非理想情况使得 CC 引脚需承受 20V 电压，TPD2S300 通过在 CC 引脚上提供过压保护，使 CC 引脚耐受 20V 电压而不干扰正常工作。该器件将高压 FET 串联放置在 CC 线路上，当检测到高于 OVP 阈值的电压时，高压开关打开，将系统其余部分与连接器上的高压状态隔离。

最后，大多数系统需要为外部引脚应用 IEC61000 - 4 - 2 系统级 ESD 保护，TPD2S300 为 CC1 和 CC2 引脚集成 IEC 61000 - 4 - 2 ESD 保护，无需在连接器上外部放置高压 TVS 二极管。

The TPD2S300 is a low quiescent current, single chip USB Type-C port protection solution that provides 24-V Short-to-V_BUS overvoltage and IEC ESD protection. Due to the small pin pitch of the USB Type-C connector and non-compliant USB Type-C cables and accessories, the V_BUS pins can get shorted to the CC pins inside the USB Type-C connector. Because of this Short-to-V_BUS event, the CC pins need to be short-to-VBUS tolerant, to support protection on the full USB PD voltage range. Even if a device does not support 20-V operation on VBUS, non complaint adaptors can start out with 20-V VBUS condition, making it necessary for any USB Type-C device to support 20-V protection. Although the USB-PD specification has a maximum VBUS voltage of 21.5 V, noncomplaint adaptors could go outside this maximum. Therefore, the TPD2S300 integrates two channels of 24-V Short-to-VBUS overvoltage protection for the CC1 and CC2 pins of the USB Type-C connector.

Additionally, IEC 61000-4-2 system level ESD protection is required in order to protect a USB Type-C port from ESD strikes generated by end product users. The TPD2S300 integrates two channels of IEC61000-4-2 ESD protection for the CC1 and CC2 pins of the USB Type-C connector.

• 2 通道 V_BUS 短路过压保护（CC1、CC2）：可承受 24V_DC 电压
• 2 通道 IEC 61000-4-2 ESD 保护（CC1、CC2）
• 低静态电流：3.23μA（典型值），VPWR、V_M = 3.3V
• 支持 200mA 电流的 CC1、CC2 过压保护 FET，可传递 V_CONN 供电
• 集成 CC 无电电池电阻器，可用于处理移动设备中的无电电池用例
• 1.4mm×1.4mm WCSP 封装

• 智能手机
• 笔记本电脑
• 平板电脑
• 壁式适配器
• 移动电源
• 电钻
