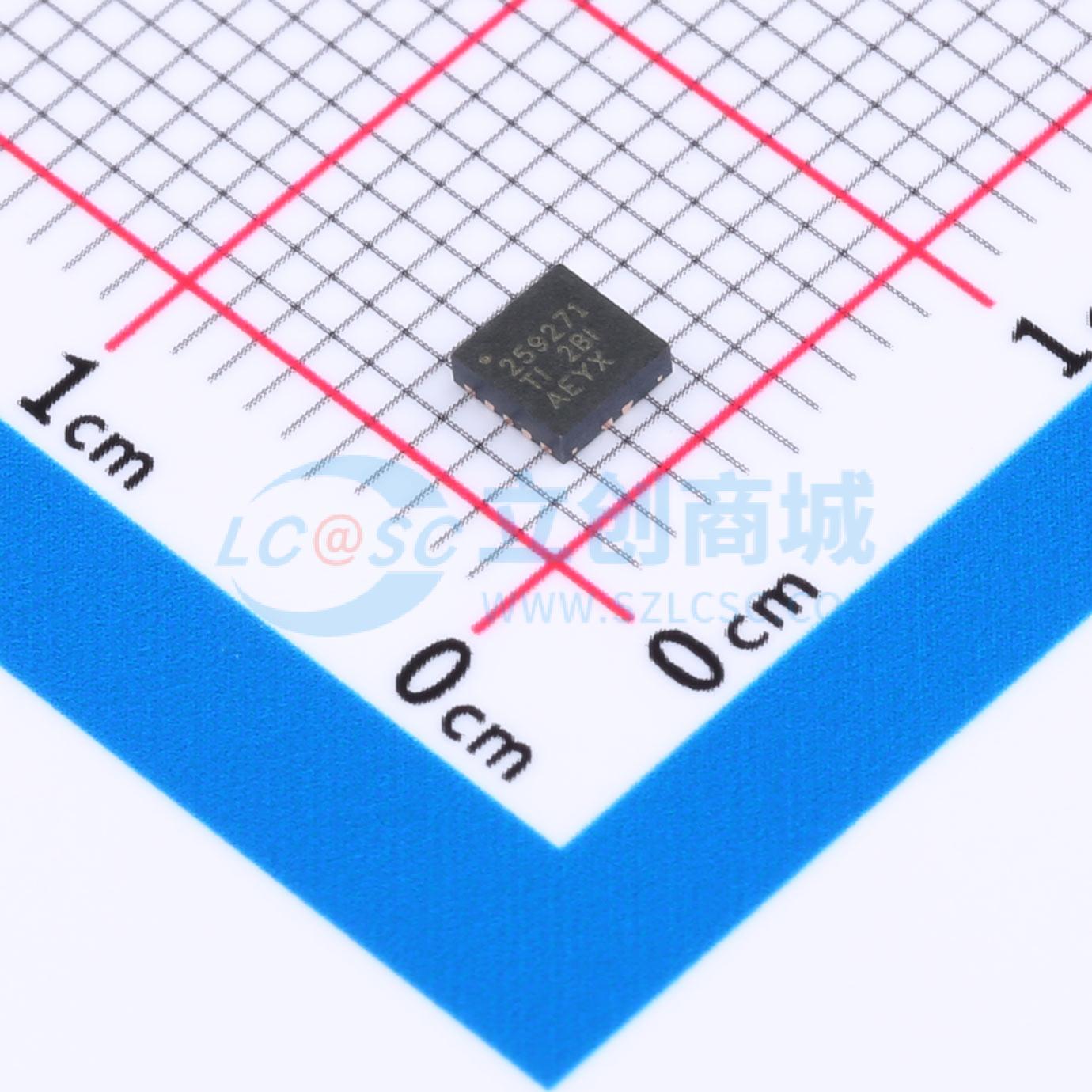

温馨提醒：图片仅供参考，商品以实物为准
TPS259271DRCR
具有阻断FET控制功能的4.5V至18V电子熔丝
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS25927 具有用于外部阻断 FET 的驱动器的 4.5V 至 18V、28mΩ、1A 至 5A 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS259271DRCR
- 商品编号
- C2653851
- 商品封装
- VSON-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~18V | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(RDS(on)) | 37mΩ | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 0.9mm |
商品概述
TPS25927x 系列电子熔丝是采用小型封装的高度集成电路保护和电源管理解决方案。该器件使用极少的外部组件并可提供多重保护模式。它们能够有效地防止过载、短路、过高浪涌电流和反向电流。
商品特性
- 4.5V 至 18V 保护
- 集成 28mΩ 导通金属氧化物半导体场效应晶体管 (MOSFET)
- 最大绝对电压 20V
- 1A 至 5A 可调电流 ILIMIT
- ±8% ILIMIT 精度（3.7A 时）
- 支持反向电流阻断
- 可编程 OUT（输出）转换率，欠压闭锁(UVLO)
- 内置热关断
- 通过 UL 2367 认证– 文件编号 E339631
- 单点故障测试期间安全(UL60950)
- 小型封装尺寸 - 10L (3mm×3mm) 超薄小外形尺寸无引线封装(VSON)
应用领域
- 硬盘(HDD) 和固态硬盘(SSD)
- 机顶盒
- 服务器/辅助(AUX) 电源
- 风扇控制
- PCI/PCIe 卡适配器供电器件
