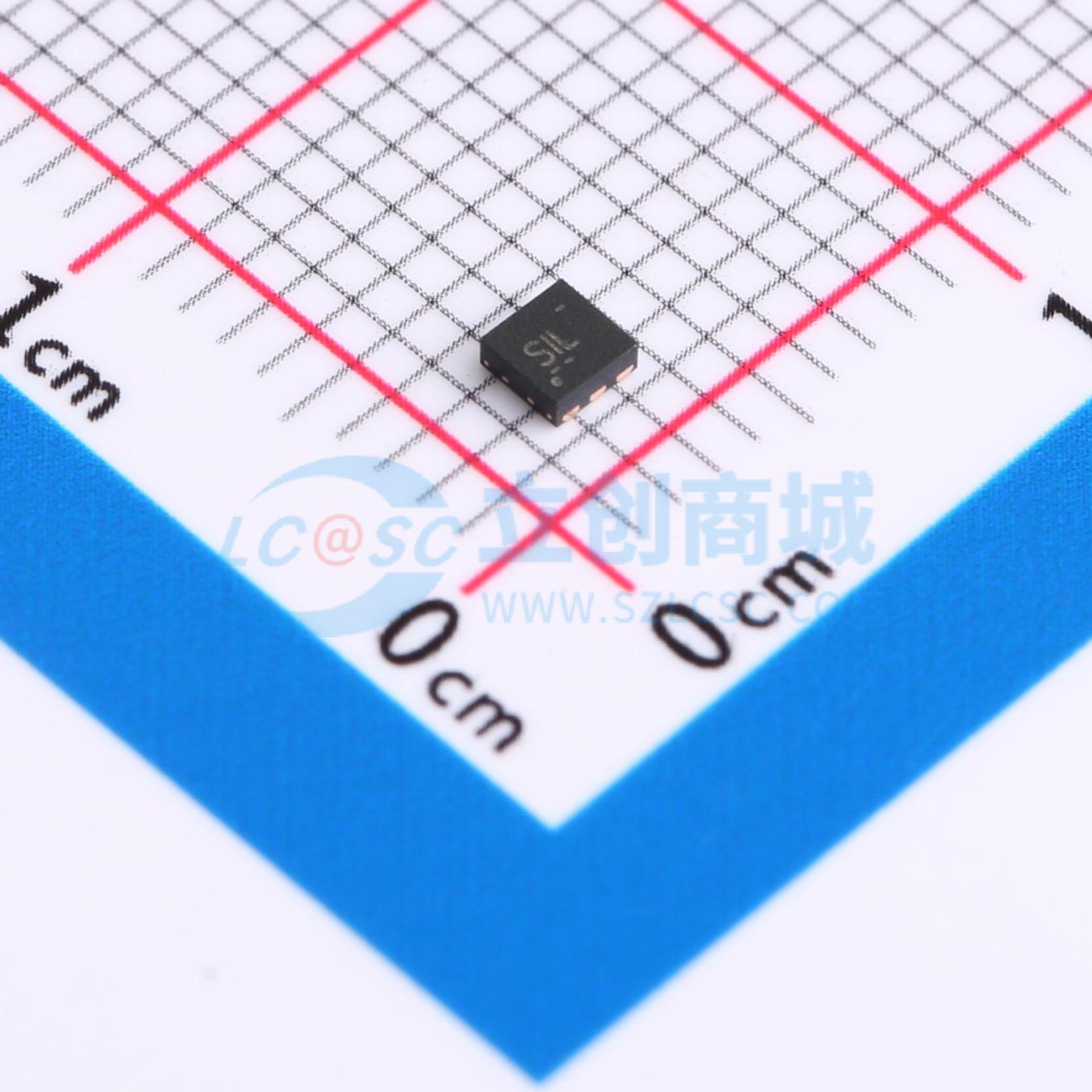

温馨提醒：图片仅供参考，商品以实物为准

TPS25200QDRVTQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS25200-Q1 关断时可实现反向电流阻断的 2.5V 至 6.5V、67mΩ、2.1A 至 2.7A 汽车电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS25200QDRVTQ1
商品编号: C2653852
商品封装: WSON-6(2x2)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

TPS25200-Q1器件是一款具有精确电流限制和过压钳位的5V电子熔丝。此器件在过压和过压事件发生时为负载和电源提供强健保护。 TPS25200-Q1是一款智能保护型负载开关，可耐受20V的VIN电压。当IN引脚上施加错误电压时，输出会钳位在5.4V电压，从而保护负载。当IN引脚上的电压超过7.6V时，器件会与负载断开连接，从而避免损坏器件和/或负载。 TPS25200-Q1具有一个内部67mΩ电源开关，并且用于在多种异常情况下保护电源、器件和负载。此器件提供高达2.4A的持续负载电流。通过一个接地电阻，可在85mA至2.7A范围内对限流值进行设置。当发生过载时，输出电流会被限制在由RILIM电阻设置的电流值上。如果出现持续过载，此器件最终将进入热关断模式，以防止对TPS25200-Q1器件造成损坏。

商品特性

符合汽车应用要求
具有符合AEC-Q100的下列结果：
- 器件人体模型（HBM）分类等级2
- 器件充电器件模型(CDM)分类等级C5
2.5V至6.5V工作电压
20V持续VIN（绝对最大值）
7.6V输入过压关断
5.25V至5.55V固定过压钳位
0.6us过压锁定响应
3.5us短路响应
67mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
精确的电流限制设置（包含电阻）：2.5A（最小值）与2.9A（最大值）；2.1A（最小值）与2.5A（最大值）
2.7A电流下的电流限制精度为±6.3%
禁用时，反向电流阻断
内置软启动
与TPS2553引脚到引脚兼容

应用领域

汽车USB端口保护
USB电源开关
USB受控设备

	属性	参数值
	商品目录	浪涌保护器
	工作电压	2.5V~6.5V
