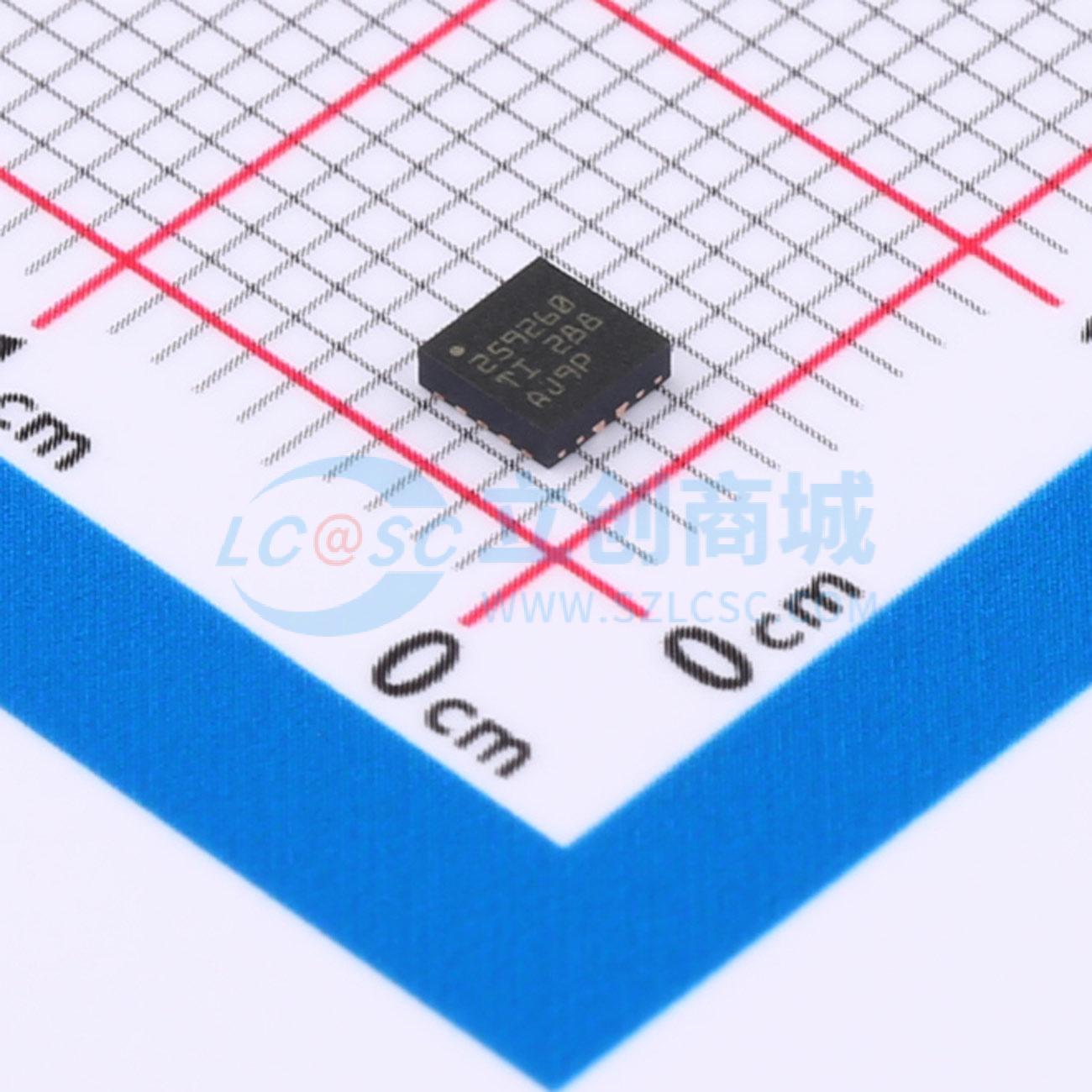

温馨提醒：图片仅供参考，商品以实物为准

TPS259260DRCT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS25926 4.5V 至 13.8V、30mΩ、2A 至 5A 电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS259260DRCT
商品编号: C2653857
商品封装: VSON-10(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

TPS25925x/6x 系列电子熔丝是采用小型封装的高度集成电路保护和电源管理解决方案。该器件使用极少的外部组件并可提供多重保护模式。它们能够有效地防止过载、短路、电压浪涌、过高浪涌电流和反向电流。电流限制水平可通过单个外部电阻进行设置，设定电流限值的精度典型值为 ±15% 。内部钳位电路可将过电压限制在一个安全的固定最大值，无需使用外部组件。TPS25926x 器件为 12V 系统提供过压保护 (OVP)，而TPS25925x 器件为 5V 系统提供过压保护。在有特定电压斜坡要求的情况下，可使用单个电容对提供的dV/dT 引脚进行编程，以确保适当的输出斜率。

商品特性

12V 电子熔丝 – TPS25926x
5V 电子熔丝 – TPS25925x
集成 30mΩ 导通金属氧化物半导体场效应晶体管 (MOSFET)
固定过压钳位：
- 6.1V 钳位 - TPS25925x
- 15V 钳位 - TPS25926x
2A 至 5A 可调电流 ILIMIT（精度为 ±15% ）
可编程 VOUT 转换率，欠压锁定 (UVLO)
内置热关断
UL2367 认证正在处理中
单点故障测试期间安全 (UL60950)
小型封装 - 10L (3mm x 3mm) 超薄小外形尺寸无引线封装 (VSON)

应用领域

硬盘 (HDD) 和固态硬盘 (SSD)
机顶盒
服务器/辅助 (AUX) 电源
PCI/PCIe 卡
适配器供电器件

	属性	参数值
	商品目录	浪涌保护器
	工作电压	4.5V~13.8V
