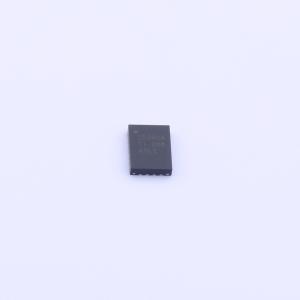

温馨提醒：图片仅供参考，商品以实物为准

TPS25940ARVCR

2.7V－18V电子熔丝(eFuse)，具有真正反向阻断和针对固态硬盘(SSD)的DevSleep支持

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS25940 具有反向电流阻断功能和 DevSleep 模式的 2.7V 至 18V、42mΩ、0.6A 至 5.2A 电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS25940ARVCR
商品编号: C2653873

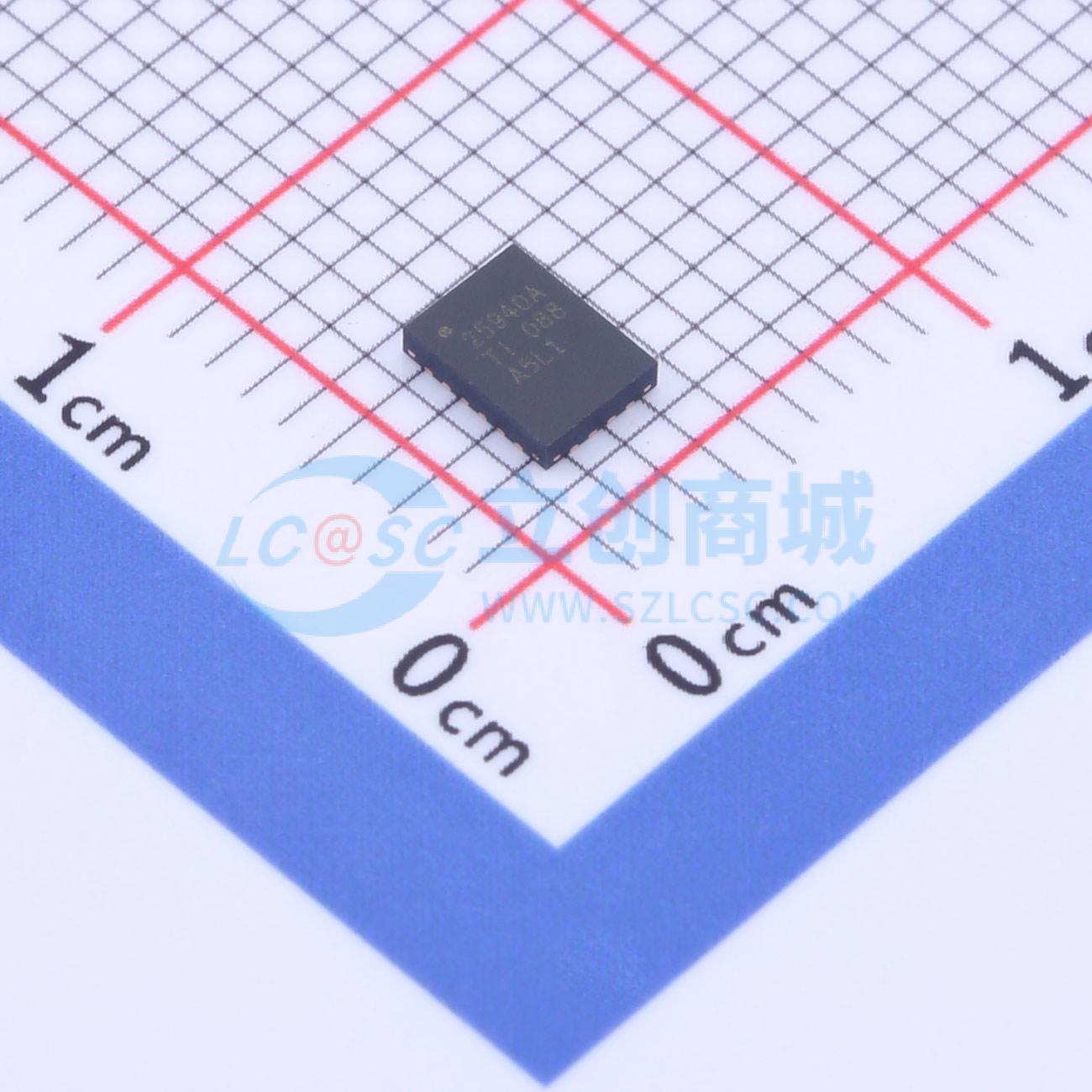

商品封装: WQFN-20-EP(3x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	商品目录	功率电子开关
	最大连续电流	5.2A
	工作电压	2.7V~18V

	属性	参数值
	导通电阻	42mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP)

商品概述

TPS25940 eFuse电源开关是一款紧凑且特性丰富的电源管理器件，具有一整套的保护功能，其中包括一个低功率DevSleep模式，此模式支持与SATA器件睡眠标准的兼容性。宽工作范围可实现对很多常用直流总线电压的控制。集成背靠背场效应晶体管(FET)提供双向电流控制，从而使得器件非常适合于那些具有负载侧保持能量，而这些能量又一定不能回流至故障电源总线的系统。

负载、电源和器件保护由很多可编程特性提供，其中包括过流，dVo / dt斜率和过压、欠压阈值。为了实现系统状态监视和下游负载控制，此器件提供PGOOD，FLT和精密电流监视输出。精密可编程欠压、过压阈值和低IQ DevSleep模式简化了SSD电源管理设计。

TPS25940监视V(IN)和V(OUT)，以便在V(IN) < (V(OUT) - 10mV)时提供真正反向阻断。这个功能在后备电压大于总线电压的系统中支持快速切换至一个升压储能元件。

商品特性

2.7V - 18V工作电压，最大绝对值20V
42mΩ RON（典型值）
0.6A至5.3A可调电流限值 (±8%)
IMON电流指示器输出 (±8%)
200μA工作IQ（典型值）
95μA DevSleep模式IQ（典型值）
被禁用时，15μA IQ（典型值）
±2%过压、欠压阈值
反向电流阻断
1μs反向电压关闭
可编程dVo / dt控制
电源正常和故障输出
- 40℃至125℃的结温范围
UL2367认证正在处理中
UL60950 - 单点故障测试期间安全

应用领域

PCIe/SATA/SAS硬盘 (HDD) 和SSD硬盘
企业级和微型服务器
智能负载开关
机顶盒 (STB)，数字电视 (DTV) 和游戏控制台
RAID卡 - 保持电源管理
电信交换机和路由器
适配器供电器件
