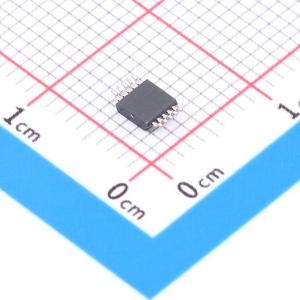

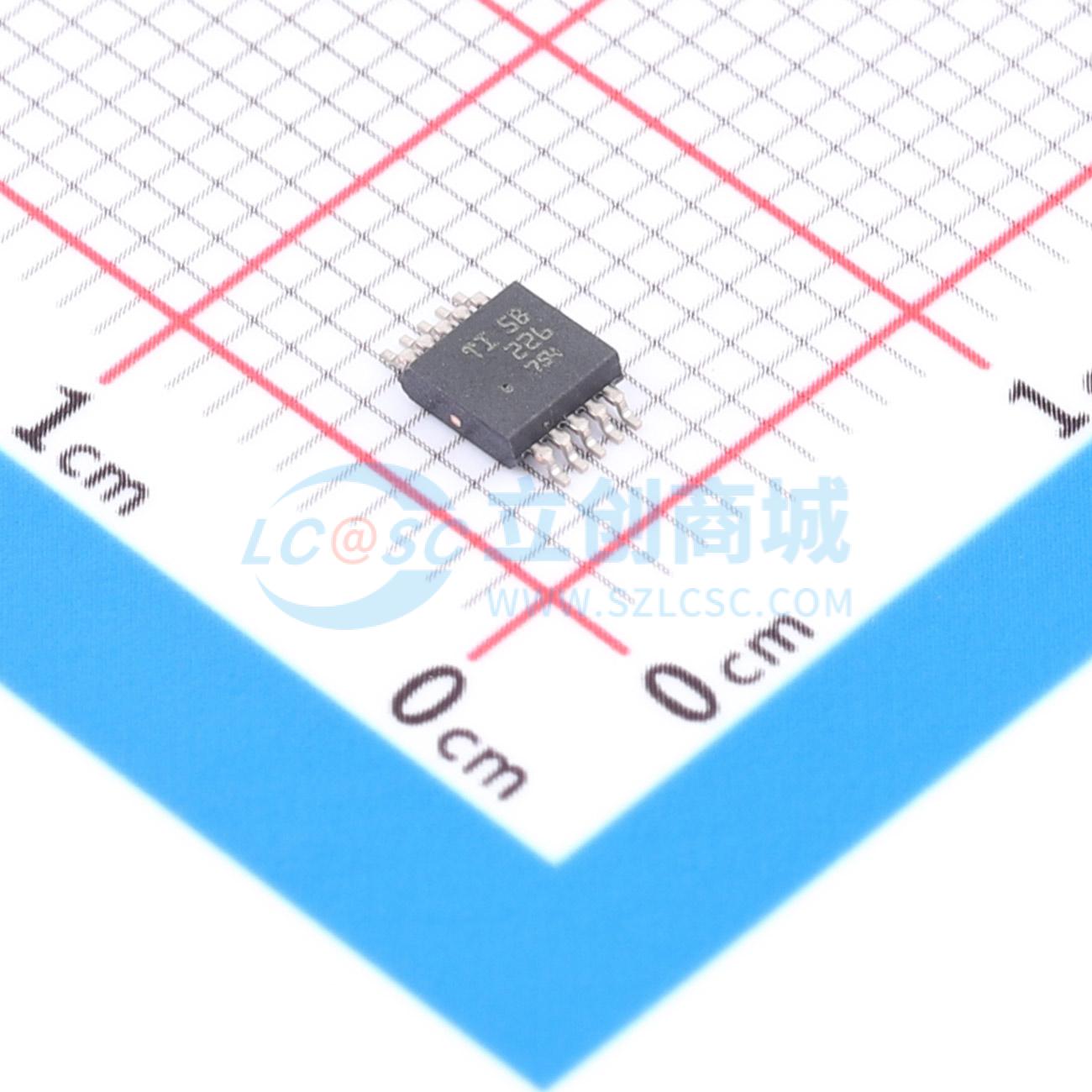

温馨提醒：图片仅供参考，商品以实物为准

INA226AIDGST

高侧/低侧双向电流/功率监视器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA226 具有警报功能的 36V、16 位、超精密 I2C 输出电流/电压/功率监控器
品牌名称: TI(德州仪器)
商品型号: INA226AIDGST
商品编号: C2653870
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

INA226 是一款分流/功率监视器，具有 I2C 或 SMBUS 兼容接口。该器件监视分流压降和总线电源电压。可编程校准值、转换时间和取平均值功能与内部乘法器相结合，可实现电流值（单位为安培）和功率值（单位为瓦）的直接读取。 INA226 可在 0V 至 36V 的共模总线电压范围内感测电流，与电源电压无关。该器件由一个 2.7V 至 5.5V 的单电源供电，电源电流典型值为 330μA。该器件的额定工作温度范围为 -40°C 至 125°C，I2C 兼容接口上具有多达 16 个可编程地址。

商品特性

感测的总线电压范围：0V 至 36V
高侧或低侧感测
报告电流、电压和功率
高精度：0.1% 增益误差（最大值）10μV 偏移（最大值）
可配置的取平均值选项
16 个可编程地址
由 2.7V 至 5.5V 电源供电
10 引脚 DGS 超薄小外形尺寸 (VSSOP) 封装

应用领域

服务器
电信设备
计算
电源管理
电池充电器电源
测试设备
高侧或低侧感测应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	电流感应放大器
	共模电压	36V
	带宽	500kHz
	输入偏置电流(Ib)	10uA
	输入失调电压(Vos)	2.5uV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	-40V~+40V
	单电源	2.7V~5.5V
	静态电流(Iq)	330uA
	输入失调电压温漂(Vos TC)	0.1uV/℃
	共模抑制比(CMRR)	140dB
