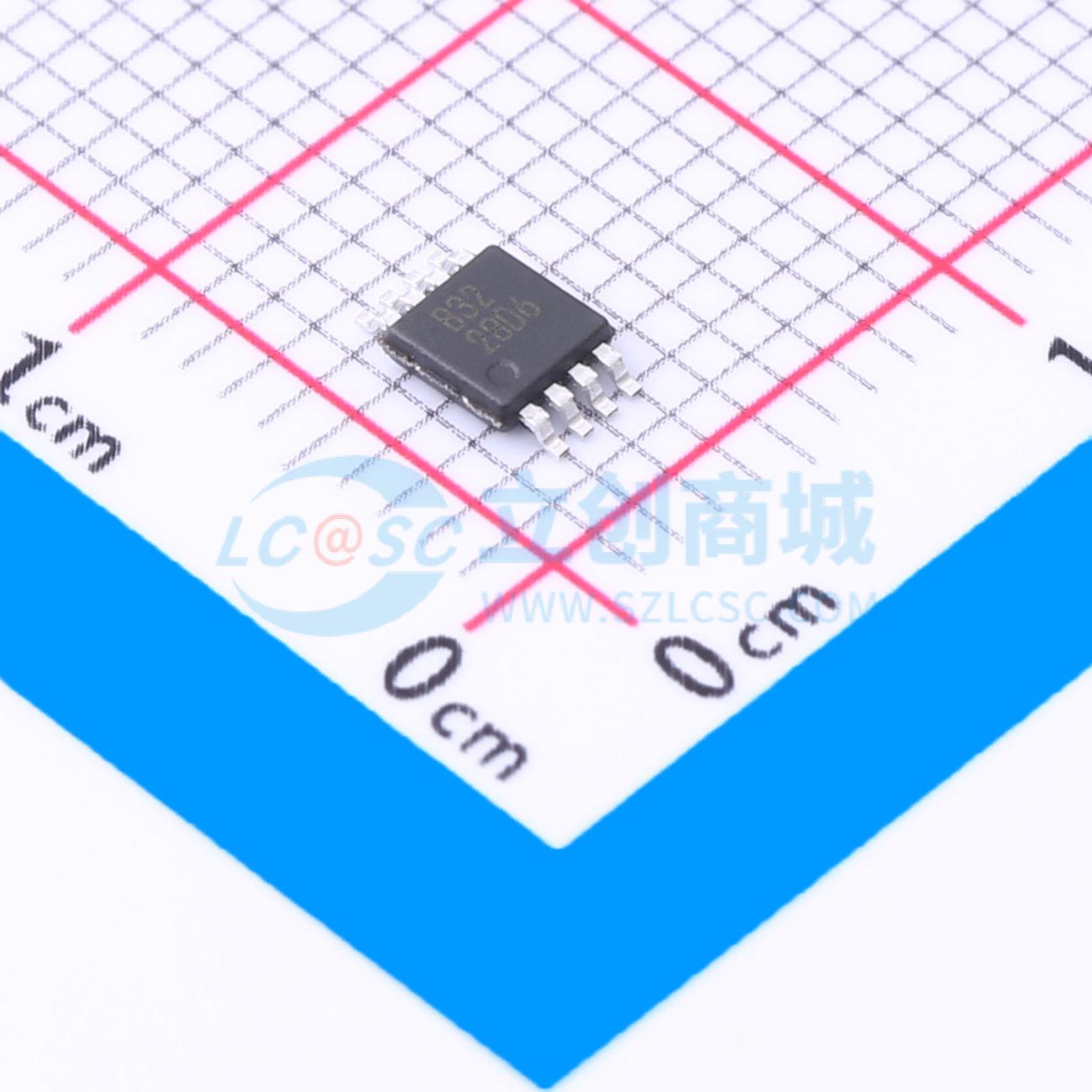

INA225AIDGKT
可编程增益、电压输出、双向、零漂移电流分流监视器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- INA225 具有四个引脚可选增益设置的 36V 双向电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA225AIDGKT
- 商品编号
- C2653856
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 1.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 0V~36V | |
| 增益 | 200V/V | |
| 带宽 | 250kHz | |
| 输入偏置电流(Ib) | 72uA | |
| 输入失调电压(Vos) | 75uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -40V~+40V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 40V | |
| 单电源 | 2.7V~36V | |
| 静态电流(Iq) | 300uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.5uA | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 105dB | |
| 噪声密度(eN) | 50nV/√Hz |
商品概述
INA225 是一款电压输出、电流感测放大器，此放大器电流感测电阻器在 0V 至 36V 的共模电压范围内的压降，此压降与电源电压无关。 此器件是一款双向、电流分流监视器，使得外部基准可被用来测量从两个方向流入电流感测电阻器的电流。 可使用两个增益选择端子（GS0 和 GS1）来选择四个离散增益级，以设定 25V/V，50V/V，100V/V 和 200V/V 的增益。这个低偏移、零漂移架构，连同精准增益值，可实现分流上最大压降低至满量程 10mV 时的电流感测，而同时又在整个工作温度范围内保持极高测量精度。 此器件由一个 +2.7V 至 +36V 的单电源供电，汲取 350μA 的最大电源电流。 此器件在扩展工作温度范围（ -40°C 至 +125°C ）下额定运行，并采用 MSOP - 8 封装。
商品特性
- 宽共模范围：0V 至 36V
- 偏移电压： ±150μV（最大值，所有增益）
- 偏移电压漂移： 0.5μV/°C（最大值）
- 温度范围内的增益精度（最大值）：
- 25V/V，50V/V： ±0.15%
- 100V/V： ±0.2%
- 200V/V： ±0.3%
- 10ppm/°C 增益漂移
- 250kHz 带宽（增益 = 25V/V）
- 可编辑增益：
- G1 = 25V/V
- G2 = 50V/V
- G3 = 100V/V
- G4 = 200V/V
- 静态电流： 350μA（最大值）
- 封装：微型小外形尺寸封装 (MSOP)-8
应用领域
- 电源
- 电机控制
- 计算机
- 电信设备
- 电源管理
- 测试和测量
