TLE94713ESV33XUMA1

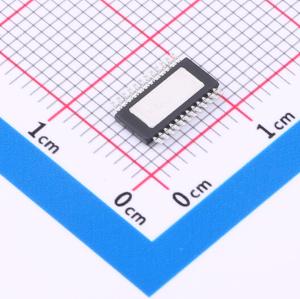

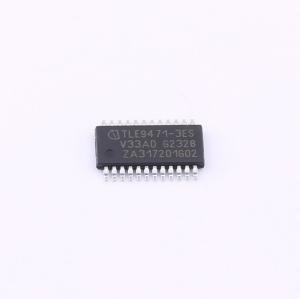

TLE9471-3ES V33 是一种采用外露焊盘 PG-TSDSO-24-1（150 mil）功率封装的单片集成电路。该器件专为各种汽车 CAN 应用设计，可作为微控制器的主要电源，并作为 CAN 总线网络的接口。

为了支持这些应用，系统基础芯片 (SBC) 提供了主要功能，例如用于微控制器供电的 3.3 V 低压差电压调节器（Buck SMPS），另一个带有板外保护功能的 5 V 低压差电压调节器（例如用于传感器供电），支持 CAN FD 和 CAN 部分网络（包括 FD 容错模式）的 HS-CAN 收发器用于数据传输，具有嵌入式保护功能的高压 GPIO 以及用于控制和监控设备的 16 位串行外设接口 (SPI)。此外，还实现了一个具有复位功能的可配置超时/窗口看门狗电路、一个专用故障输出和欠压复位功能。

该器件提供了低功耗模式，以尽量减少与电池永久连接的应用中的电流消耗。可以通过 CAN 总线上的消息、双电平敏感的监控/唤醒输入或周期性唤醒从低功耗模式中唤醒。

该器件设计能够承受汽车应用中的恶劣条件。

• 在停止模式和睡眠模式下极低的静态电流消耗
• 在SBC正常模式、停止模式和睡眠模式下的周期性循环唤醒
• 在SBC正常模式、停止模式和睡眠模式下的周期性循环检测
• 3.3V，500mA低压降降压DC/DC电压稳压器，具有集成的扩频调制功能，以实现最佳电磁兼容性能
• 5V，100mA低压降线性电压稳压器，具有外部使用保护功能
• 高速CAN收发器支持高达5Mbit/s的FD通信，并具备符合ISO 11898-2:2016 & SAE J2284标准的CAN部分网络及CAN FD容错模式
• 完全符合“汽车应用中LIN、CAN和FlexRay接口的硬件要求”修订版1.3，2012-05-04
• 用于N沟道MOSFET反向保护或负载开关功能的电荷泵输出，具有集成的扩频调制功能，以实现最佳电磁兼容性能
• 通用高压唤醒输入，用于电压电平监测和唤醒检测
• 可配置为故障输出、唤醒输入、低端开关或高端开关的通用高压输入输出(GPIO)
• 作为替代引脚分配的高压测量功能
• 用于故障安全信号化的故障输出
• 可配置的唤醒源
• 复位与中断输出
• 可配置的超时和窗口看门狗
• 过温及短路保护功能
• 专用TEST引脚用于进入SBC开发模式（看门狗计数器停止）
• 软件兼容其他SBC系列TLE926x和TLE927x
• 宽输入电压和温度范围
• 优化了电磁兼容性(EMC)和低电磁辐射(EME)
• 优化了对电磁干扰(EMI)的高抗扰度
• AEC认证&环保产品（符合RoHS标准）

• 车内无线充电器
• 传动系统、分动箱、换挡杆和选档器
• 排气模块和NOx传感器
• 水泵
• 刮水器
• 空调ECU和控制面板
• 前部、后部和环境光控单元（LCU）
• 安全带预紧器
• 转向柱和转向锁
