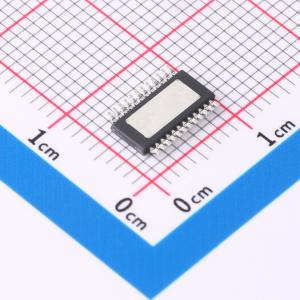

TLE94713ESXUMA1

TLE9471 - 3ES是一款采用外露焊盘PG - TSDSO - 24 - 1（150密耳）功率封装的单片集成电路。该器件专为各种CAN汽车应用而设计，可作为微控制器的主电源，以及CAN总线网络的接口。 为支持这些应用，系统基础芯片（SBC）提供了主要功能，例如为微控制器供电的5V低压差稳压器（降压型开关电源）、另一个带有板外保护功能、用于为传感器供电的5V低压差稳压器、支持CAN FD和CAN部分网络（包括FD容错模式）的数据传输的HS - CAN收发器、具备嵌入式保护功能的高压GPIO，以及用于控制和监控该器件的16位串行外设接口（SPI）。此外，还集成了具有复位功能的可配置超时/窗口看门狗电路、一个专用故障输出和欠压复位功能。 该器件提供低功耗模式，以最大限度降低永久连接到电池的应用中的电流消耗。可通过CAN总线上的消息、双电平敏感监测/唤醒输入以及周期性唤醒功能，从低功耗模式唤醒。 该器件设计用于承受汽车应用的恶劣条件。

• 在停止和睡眠模式下静态电流消耗极低
• SBC正常、停止和睡眠模式下的周期性唤醒功能
• SBC正常、停止和睡眠模式下的周期性感应功能
• 用于主电源的5V、500mA低压降降压型DC/DC稳压器，集成扩频调制功能，实现最佳EMC性能
• 5V、100mA低压降线性稳压器，具备板外使用保护功能
• 高速CAN收发器，支持高达5Mbit/s的FD通信，具备CAN部分网络和符合ISO 11898 - 2:2016及SAE J2284标准的CAN FD容错模式
• 完全符合《汽车应用中LIN、CAN和FlexRay接口的硬件要求》2012年5月4日修订版1.3
• 电荷泵输出，用于N沟道MOSFET反极性保护或负载开关功能，集成扩频调制功能，实现最佳EMC性能
• 通用高压唤醒输入，用于电压电平监测和唤醒检测
• 通用高压输入和输出（GPIO），可配置为故障输出、唤醒输入、低端开关或高端开关
• 高压测量功能，作为备用引脚分配
• 用于故障安全信号的故障输出
• 可配置的唤醒源
• 复位和中断输出
• 可配置的超时和窗口看门狗
• 过温和短路保护功能
• 用于进入SBC开发模式的专用测试引脚（看门狗计数器停止）
• 软件与其他SBC系列TLE926x和TLE927x兼容
• 宽输入电压和温度范围
• 针对电磁兼容性（EMC）和低电磁辐射（EME）进行优化
• 针对高抗电磁干扰（EMI）能力进行优化
• 通过AEC认证且为绿色产品（符合RoHS标准）

• 车内无线充电器
• 变速器、分动箱、换挡器和选档器
• 排气模块和氮氧化物传感器
• 水泵
• 雨刮器
• HVAC电子控制单元和控制面板
• 用于前照灯、尾灯和氛围灯的灯光控制单元（LCU）
• 安全带预紧器
• 转向柱和转向锁
